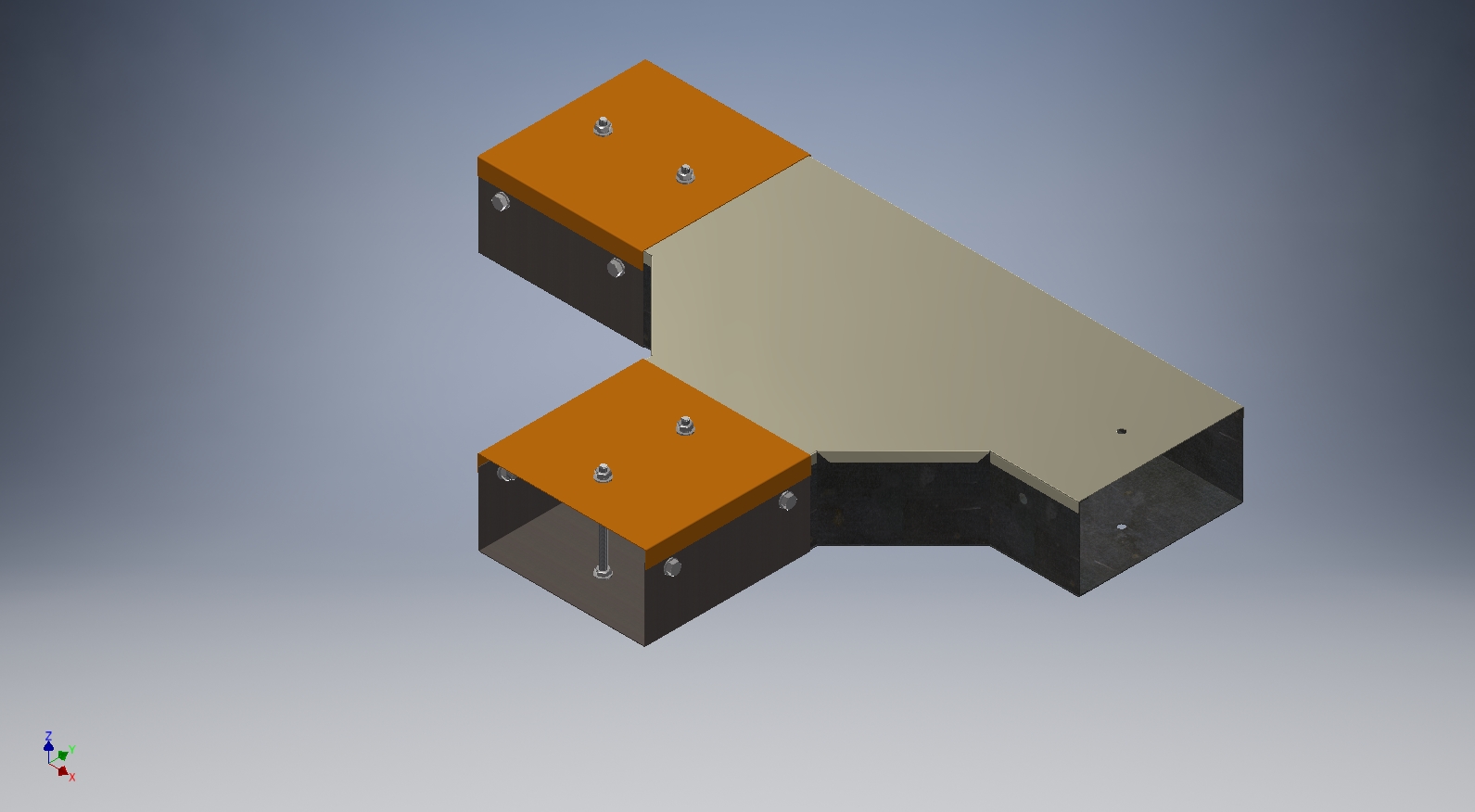

Короба кабельные СТ тройниковые применяются для разветвления кабельной трассы в трех направлениях, где используются прямые секции коробов СП кабельных. Радиус изгиба прокладываемого кабеля должен составлять не более 150мм при повороте в боковой выход короба с углом 90° в горизонтальной плоскости. Электропроводка с использованием короба СТ является открытой, со степенью защиты от условий окружающей среды IP31. Соединение с прямыми секциями коробов СП производится с помощью шпилек и болтов, для создания электрического контакта между коробами используются заземляющие шайбы. В модели представлен следующий ряд коробов из оцинкованной стали толщиной 0,7, 1,0, 1,2 и габаритов (ВхШ) мм: 50х50, 70х50, 100х50, 100х100, 150х50, 150х100, 150х150, 200х50, 200х100, 200х150, 200х200, 300х50, 300х100, 300х150, 300х200, 400х50, 400х100, 400х150, 400х200
