Мачты М1, М2

Общие указания:

1.Рабочие чертежи мачты разработаны согласно "Комплекта для сборки опорных
радиомачт семейства ТМ36. Техническое описание. Инструкция по сборке,
монтажу и эксплуатации".
2.Характеристика района строительства:
1) нормативное значение снеговой нагрузки - 50 кг/м²;
2) нормативное значение ветровой нагрузки - 38 кг/м²;
3) температура наружного воздуха наиболее холодной пятидневки
обеспеченностью 0,98 - минус 26°С;
4) нормативная глубина промерзания - 1,2 м;
5) сейсмичность площадки строительства - 6 баллов.
3.Основанием фундаментов являются пески мелкие.
4.Характеристика основных конструкций:
- секции мачты - металлические сварные сквозного сечения из труб;
- растяжки - металлический тросс диаметром 6 мм;
- фундаменты - монолитные железобетонные.
5.Антикоррозионную защиту металлоконструкций мачты выполнить согласно
раздела 4 "Комплекта для сборки опорных радиомачт семейства ТМ36.
Техническое описание. Инструкция по сборке, монтажу и эксплуатации"
6.Работы по устройству монолитных конструкций фундаментоввыполнять в
строгом соответствии со следующими документами:
- СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты".
- СНиП 3.03.01-87 "Несущие и ограждающие конструкции".
- СНиП ІІІ-4-80* "Техника безопасности в строительстве".
7.Монтаж мачты выполнять по предварительно разработанному проекте
производства работ.
8.Рабочие чертежи разработаны в соответствии с действующими нормами,
правилами и стандартами.

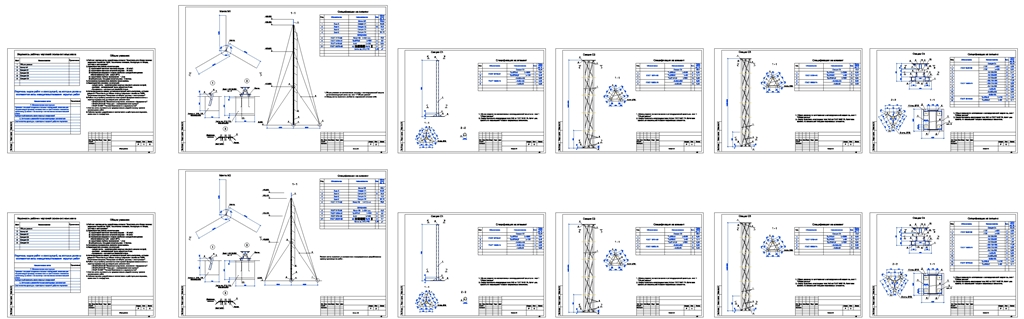

Состав: Общие данные, Мачта М1, Секция С1, Секция С2, Секция С3, Секция С4. Язык документа

Софт: AutoCAD 2013
