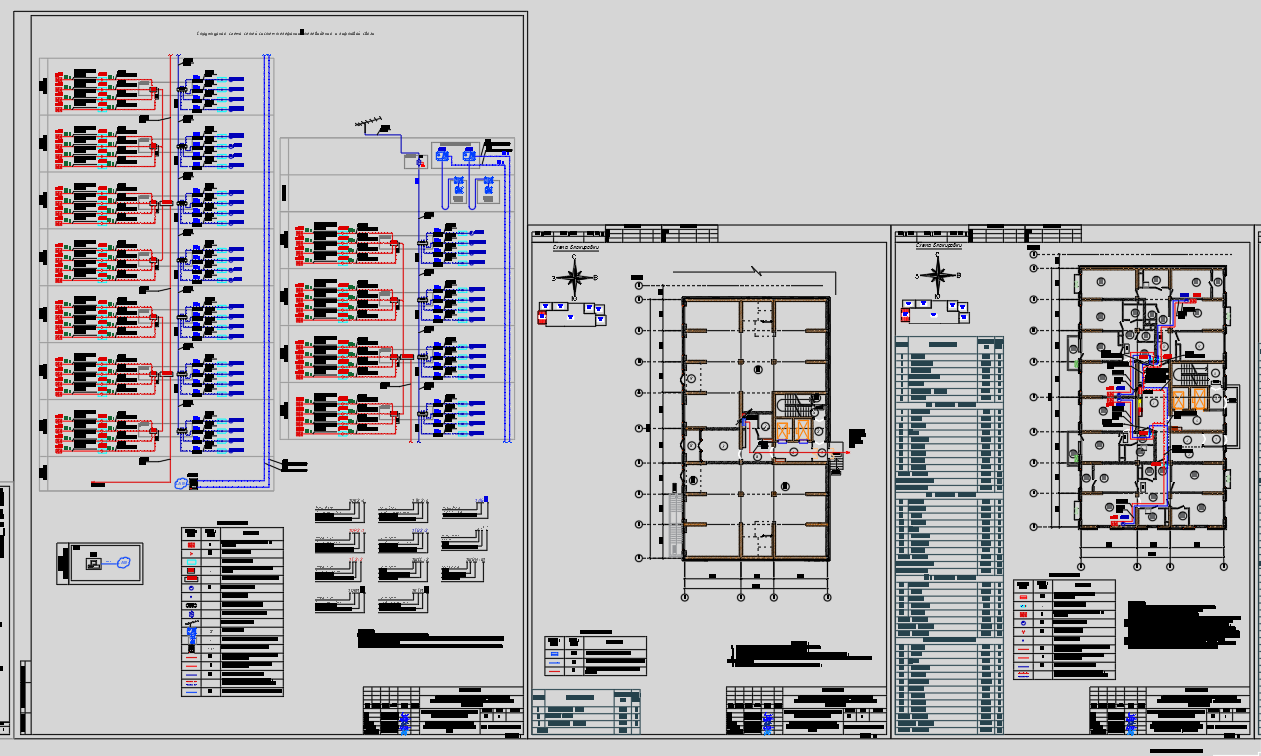

Многофункциональный жилой Комплекс. Система сетей телефонии, телевидения и лифтовой связи (г. Алматы).

Телефония
Настоящий проект рассматривает вопросы построения оптической сети по
технологии GPON для предоставления услуг телефонии, передачи данных, IP
телевидения.
Сигнал поступает с активного оборудования OLT оператора телекоммуникаций. В
проектируемые секции блока прокладывается оптический кабель емкостью 4 волокна.
Сигнал по оптическому кабелю ОК-4 поступает на сплиттеры 1х32 расположенные
в этажном щите СС, согласно оптической схеме. И далее от сплиттера в сетчатых
лотках прокладывается абонентский оптический кабель типа DROP до абонентской
оптической розетки укомплектованной пигтейлом.
На каждом этаже монтируется промежуточная распределительная коробка ПРК.
Запас абонентского кабеля остается в ПРК.
В квартирах проектом предусмотрены нишы СС для установки в них абонеской
пластиковых щитков с оптической розетки, а также оборудования ONT (постовляемого
оператором связи).
Согласно технического задания на проектирование, проектом предусматривает
квартирная ниша с размещением квартирного щита слаботочных систем и закладная
труба d20мм. Настоящий проект предусматривает квартирную разводку от
внутриквартирного щитка слаботочных систем до розетки абонентской в трубе ПВХ
d20мм скрыто в стене и теле стяжки плиты перекрытия внутриквартирной. Для
организации ввода в квартиру кабеля от провайдера связи, предусматривается
закладная труба с протяжкой в теле плиты перекрытия, для дальнейшей прокладки
абонентского кабеля от этажного щита СС до квартирного щита СС. Для провайдера
связи предусмотрены вертикальные кабельные шахт по всей высоте здания, для
организации магистральной подъездной разводки кабельной части поставщика услуг
телефонии, передачи данных, IP телевидения.
Для коммерческих и административных помещений, ввод кабельных линий
поставщиков услуг связи будет осуществлен с цокольных этажей при монтаже по
месту.
Телевизионная сеть
Проект предусматривает строительство распределительной телевизионной сети
эфирного вещания.
В качестве основного оборудования использовано телевизионное оборудование
фирмы "Wisi" Германия.
На кровле здания установить эфирную антенну осуществляющию прием
телевизионных сигналов в диапазоне VHF-UHF. От антенны проложить коаксиальный
кабель RG-11 к проектируемому телевизионному усилителю, расположенного в тех.
помещение на техническом этаже. Далее в шахте СС проложить коаксиальный кабель
RG-11 к ответвительям расположенным в этажных щитах СС. От этажного
ответвителя выполнить абонентскую сеть коаксиальным кабелем RG-6.
Абонентский кабель в общей зоне проложить в сетчатом лотке, в квартирах в
стяжке пола согласно проекта.
Розетки устанавливаются на высоте h=0,4м от уровня пола. Уточнить по месту.
При прокладке ТВ кабеля выдерживать радиус изгиба не менее 75 мм.
Кабели маркировать на входе и выходе всех элементов ТВ сети.
Согласно технического задания на проектирование, проектом предусматривает
квартирная ниша с размещением квартирного щита слаботочных систем и закладная
труба d20мм. Настоящий проект предусматривает квартирную разводку от
внутриквартирного щитка слаботочных систем до розетки абонентской в трубе ПВХ
d20мм
Проект предусматривает внутриквартирную коммутацию телевизионной сети
эфирного вещания с установкой кабелем коаксиальным RG-6 от квартирного делителя
TV-сигнала в квартирном щитке слаботочных систем от фирмы "Wisi" Германия.
Настоящий проект предусматривает квартирную разводку от внутриквартирного
щитка слаботочных систем до розетки абонентской в трубе ПВХ d20мм скрыто в
стене и теле стяжки плиты перекрытия внутриквартирной. Для организации ввода в
квартиру кабеля от двух альтернативных поставщиков TV услуг, предусматривается
две закладные трубы с протяжкой в теле плиты перекрытия, для дальнейшей
прокладки абонентского кабеля от этажного щита СС до квартирного щита СС. Для
поставщика услуг предусмотрены вертикальные кабельные шахты по всей высоте
здания, для организации магистральной подъездной разводки кабельной части
альтернативного поставщика услуг передачи данных, телевидения.
Диспетчеризация лифтовой связи
Проектом предусматривается системы диспетчеризации лифтов на базе
диспетчерского комплекса "ОБЬ".
Диспетчерский комплекс “ОБЬ” предназначен для автоматизации процесса
диспетчерского контроля лифтов.
Для обеспечения безопасности лифта, предназначенного для подключения к
устройству диспетчерского контроля, диспетчерский комплекс позволяет обеспечить
передачу информации:
- о срабатывании электрических цепей безопасности;
- о несанкционированном открывании дверей шахты в режиме нормальной работы;
- об открытии двери (крышки), закрывающего устройства, предназначенных для
проведения эвакуации людей из кабины, а также проведения динамических испытаний
на лифте без машинного помещения.
В машинных помещениях (шахтах) устанавливаются лифтовые блоки. От лифтового
блока прокладывается кабель типа "витая пара" U/UTP 4x2x0.52 кат.5е до лифтовой
кабины (проектом не учтен).
Лифтовые блоки соединяются с диспетчерским постом, находящегося в помещении
охраны посредством сети Ethernet локальной сети, предусмотренной разделом СВН по
кабелю UTP кат. 5e.
По шахте CC кабели прокладываются в проволочных лотках.
Кабельные линии необходимо проложить на расстоянии не менее 50 см от линий
электропроводки и светильников в сетчатых лотках СКС или гофре, закрепленным по
строительным конструкциям. Пересечения с линиями электропроводки выполнить под
прямым углом с применением дополнительного изоляционного материала. Проходы через
стены и перекрытия выполнить в металлических гильзах. Вертикальная разводка
производится в специально оборудованных стояках слаботочных сетей.
ЭЛЕКТРОСНАБЖЕНИЕ УСТАНОВОК
Электроснабжение установки обеспечить напряжением 220В по 1 категории
надежности согласно ПУЭ и СНиП РК 2.02-15-2003.
Защитное заземление и зануление в помещениях и в местах установки приборов
выполнить в общий контур в соответствии с требованиями ПУЭ, СНИП РК 3.02-10-2010
и СНиП 2.02-15-2003. При установке мачт эфирного телевидения, выполнить
мероприятия по заземлению мачт и антенного оборудования.
