Муфта ВМ-25

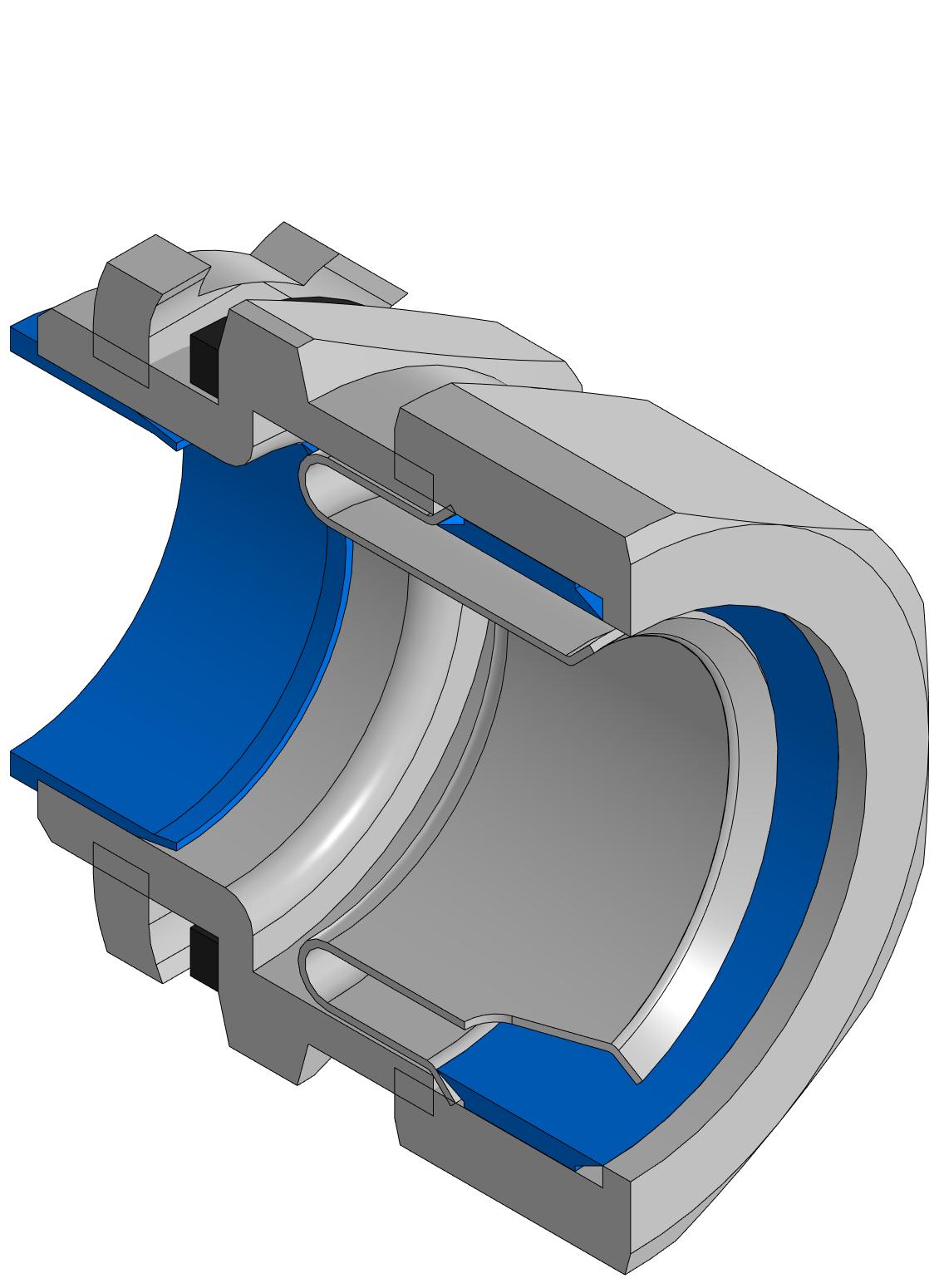

Ввод-вывод металлорукава номинальным диаметром 25 мм в корпусах щитового оборудования, герметичное соединение отрезков изолированного металлорукава путем стыковки с ответным резьбовым элементом СТМ(Р)

Состав: 3D сборка

Софт: КОМПАС-3D 18.1.55

Файлы:
Уплотнитель металлорукава.m3d
Оконцеватель металлорукава.m3d
Втулка защитная.m3d
ВМ-25 - Муфта вводная ВМ 25 для металлорукава с резьбой G1.a3d
Гайка заземляющая.m3d
Кольцо уплотнительное.m3d
Корпус.m3d
Гайка накидная.m3d
