Проект прокладки ВОЛС-ВЛ в населенном пункте.

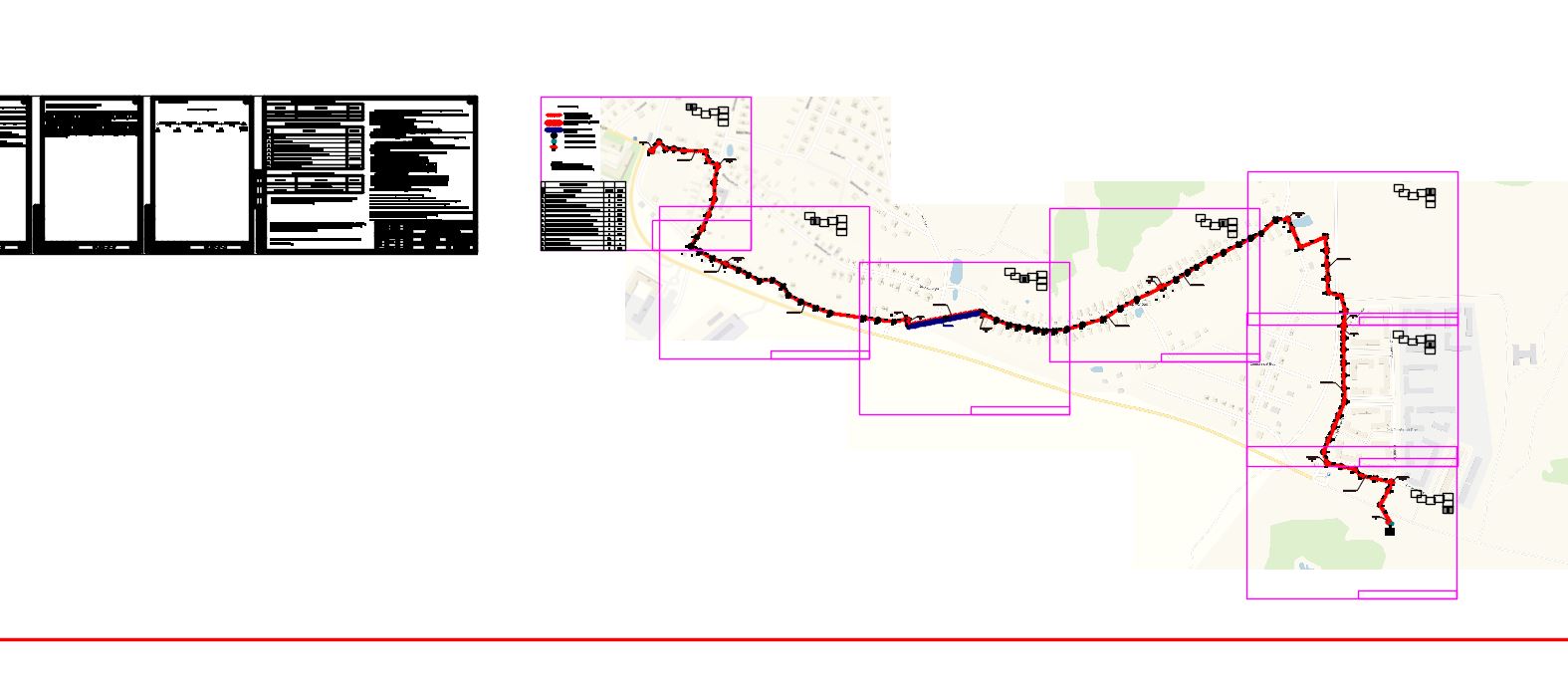

Схема прокладки волоконно-оптического кабеля по существующим опорам электросетевого хозяйства. Пересечение ВЛ 220кВ и существующих подземных коммуникаций методом ГНБ ( план М500, продольный профиль). Схем узлов крепления кабеля на опорах. Расчет нагрузок на опоры и стрелы провеса при различных погодных условиях. Схема аппаратной и телекоммуникационного шкафа. Спецификация.

Состав: Тестовая часть, рабочие чертежи, расчет нагрузок, спецификация.

Софт: AutoCAD 2018

Файлы:
Растры/
Растры/4.jpg
Растры/7.jpg
Растры/3.jpg
Растры/plot.log
Растры/5.jpg
Растры/hardcopy.log
Растры/6.jpg
Растры/2.jpg
Растры/Переход ГНБ.jpg
Растры/1.jpg
001. Ермолово.dwg
