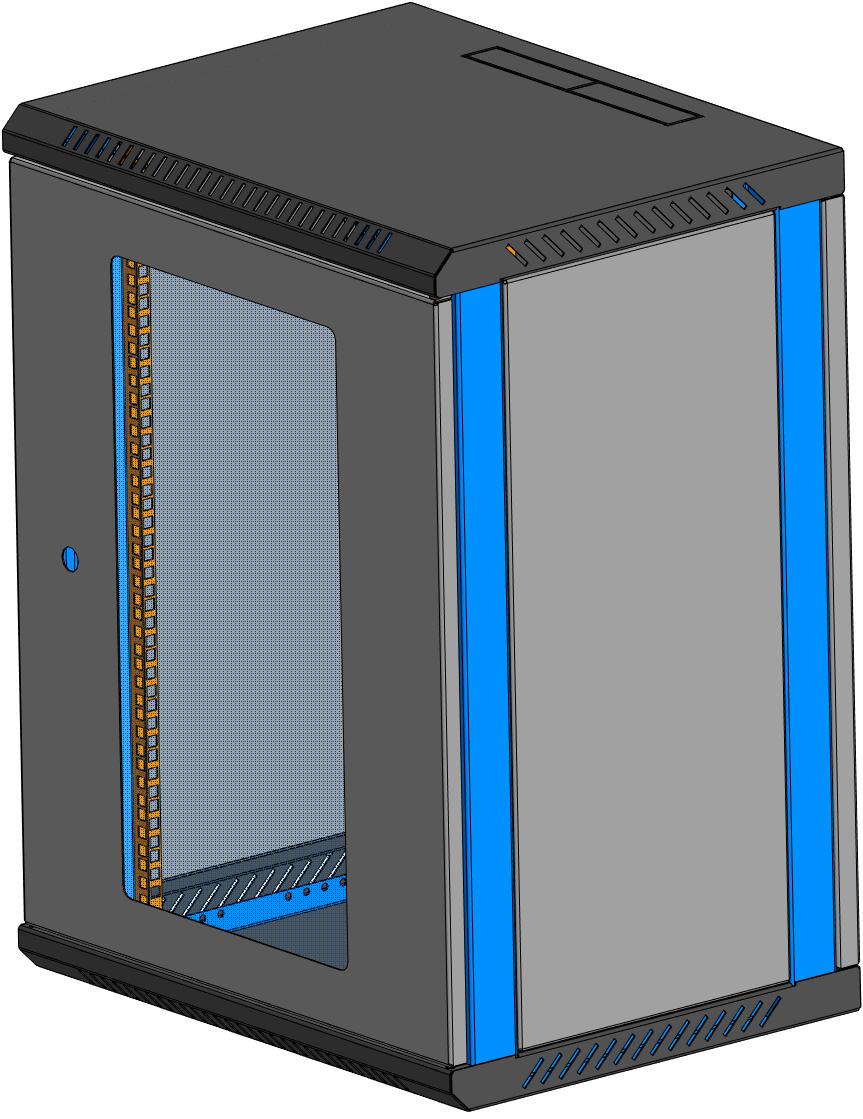

Шкаф слаботочки

1
3
160
3
0
30

Размер 762,4х577,8х450мм. масштаб 1:10. Масса: 27,04 кг. Шкафы SE серии предназначены для установки телекоммуникационного оборудования. Изготовлены по высокоточной технологии из высококачественного стального листа холодной прокатки с толщиной несущего профиля 1,2 мм и 1,0 мм остальных составляющих. Имеют качественное порошковое покрытие с предварительным фосфатированием поверхности. Конструкция шкафов повышенной прочности с возможностью напольной установки.
Съёмные боковые панели, обеспечивают лёгкость в обслуживании тыльной стороны установленного оборудования.
Ввод кабеля как с нижней, так и с верхней стороны;
Предусмотрены отверстия для установки принудительного охлаждения (для двух вентиляторов по 120мм);
Угол поворота передней двери на 180 градусов;


Сообщить о проблеме
Дата
03.03.2023
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 20 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-m3d Бобышка.m3d
  • icon-a3d Боковая панель.a3d
  • icon-cdw Боковая панель.cdw
  • icon-dwg Боковая панель.dwg
  • icon-m3d Боковая панель.m3d
  • icon-m3d ДНО.m3d
  • icon-m3d Дверь.m3d
  • icon-m3d Задн стнк.m3d
  • icon-a3d Защелка.a3d
  • icon-cdw Защелка.cdw
  • icon-dwg Защелка.dwg
  • icon-m3d Напр.m3d
  • icon-m3d Перфорация.m3d
  • icon-m3d Перфорация зерк.m3d
  • icon-m3d Прижим.m3d
  • icon-m3d Пружинный шарнир.m3d
  • icon-a3d Рама.a3d
  • icon-a3d Сборка Дверь.a3d
  • icon-m3d Стекло.m3d
  • icon-m3d Стойка рамы.m3d
  • icon-m3d Уголок двери.m3d
  • icon-m3d Уголок рамы.m3d
  • icon-a3d Шкаф слаботочки.a3d
  • icon-cdw Шкаф слаботочки.cdw
  • icon-dwg Шкаф слаботочки.dwg
  • icon-m3d петля.m3d
