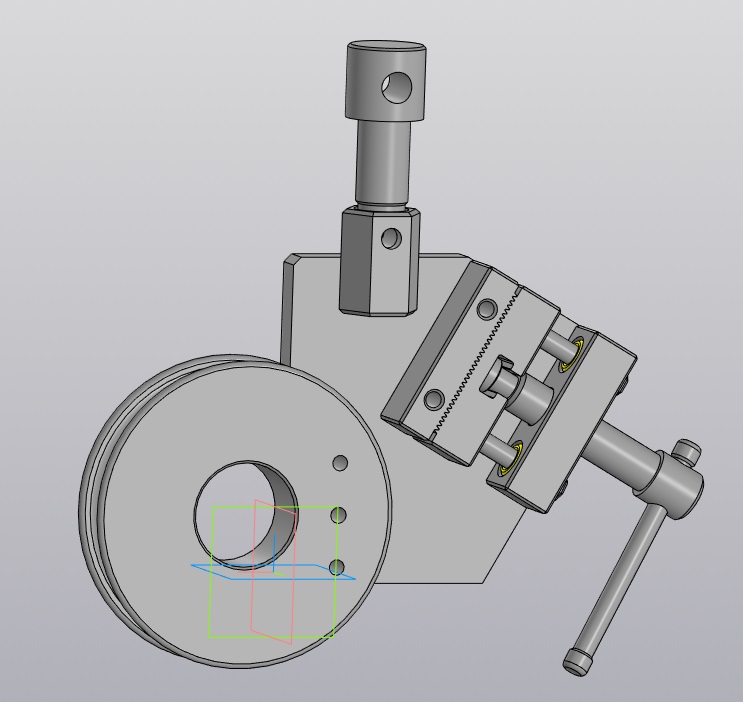

Захват для разрыва кабеля (тип улитка)

Приспособление для разрывной машины Р-5 (подойдут и другие разрывные машины стоит только ось поз.7 поменять) используется для проверки кабеля на разрыв. 3D модель и все чертежи. Изготовили и сами используем на производстве.

Кабель Разрыв Разрывная машина улитка

Автор

Николай Горин

Дата

09.02.2023

Язык

Русский

Состав

3D Сборка, чертежи

Софт

КОМПАС-3D 19 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

А2349.000_захват для разрыва кабеля
- А2349.100_СБ.cdw
- А2349.001_шкив.cdw
- А2349.009_гайка.cdw
- А2349.008_гайка.cdw
- А2349.000_СБ.cdw
- А2349.101_планка.cdw
- А2349.000_СП.cdw
- 3д
  - А2349.101_планка.m3d
  - А2349.004_планка.m3d
  - А2349.003_планка.m3d
  - А2349.005_втулка.m3d
  - Сборка.a3d
  - А2349.007_ось.m3d
  - А2349.102_ось.m3d
  - А2349.002_винт.m3d
  - А2349.006_ось.m3d
  - А2349.001_шкив.m3d
  - А2349.103_основание.m3d
- А2349.103_основание.cdw
- А2349.004_планка.cdw
- А2349.007_ось.cdw
- А2349.002_винт.cdw
- А2349.006_ось.cdw
- А2349.102_ось.cdw
- А2349.100_СП.cdw
- А2349.003_планка.cdw
- А2349.005_втулка.cdw
