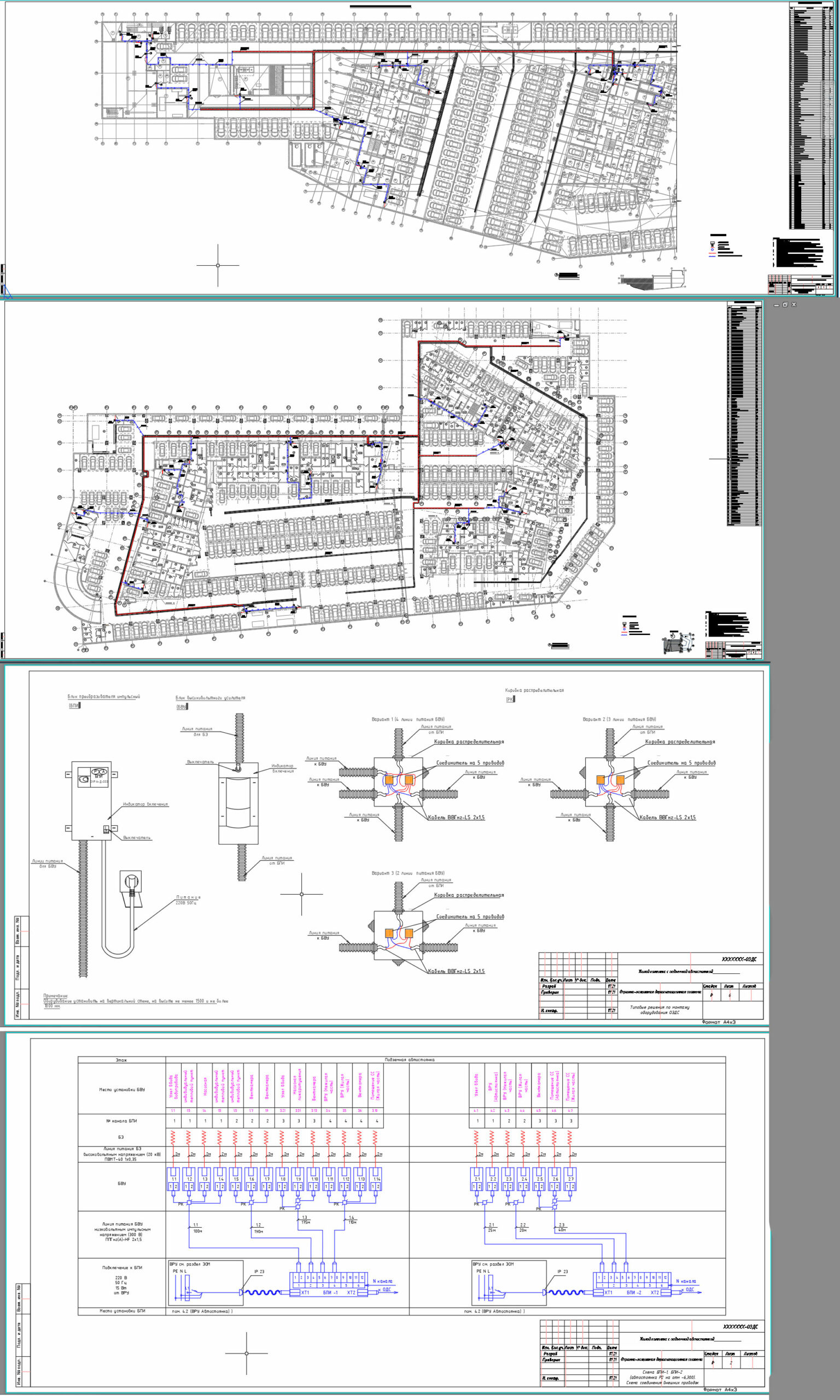

Охранно-защитная дератизационная система парковки

Охранно-защитная дератизационная система. Система защиты технических помещений подземной парковки от грызунов
Описание принятых технических решений
Состав ОЗДС:
1. Блок преобразователя импульсного (БПИ);
2. Блок высоковольтного усилителя (БВУ);
3. Барьерный элемент электризуемый (БЭ).
Размещение оборудования.
БПИ утановлены в ВРУ.
БВУ установлены в помещениях на высоте не более 1,8 м и не менее 1,5 м от пола. Ориентация БВУ при монтаже предусмотена вертикально вверх высоковольтным проводом (горизонтальная ориентация допускается). Блоки БВУ при монтаже на объекте должны быть максимально приближены к БЭ.

Электропитание и заземление.
Электроснабжение элементов ОЗДС допускается осуществлять по III категории надёжности, в соответствии с ПУЭ. Схема подключение элементов должна выполняться в соответствии с технической документацией на эту аппаратуру.
Линии питания от БПИ до БВУ прокладываются в пластмассовых трубах по стеновым панелям и потолкам. Трассы прокладки могут быть изменены по результатам пред монтажного обследования.
Линии питания от БВУ до БЭ и между БЭ прокладываются по стеновым панелям в ПНД трубах.
Корпус БПИ должен быть заземлён путём металлического соединения с защитным проводником электрической сети в соответствии с ПУЭ (р.1-7).

Требования к безопасности труда.
Монтажные работы и наладка должны выполняться специализированной организацией при строительной готовности, в строгом соответствии с действующими нормами и правилами на монтаж, испытания и сдачу в эксплуатацию; имеющей соответствующую лицензию согласно инструкции РМ – 2776. Монтажно-наладочные работы начинать после выполнения мероприятий по технике безопасности согласно. И акта входного контроля. При работе с электроинструментом необходимо обеспечить выполнение требований ГОСТ12.2.0130-91.

Монтаж оборудования и электропроводов.
Электромонтажные работы, как правило, следует проводить в одну стадию после завершения комплекса общестроительных и отделочных работ по монтажу технологического оборудования, сантехнических устройств, прокладки всех инженерных коммуникаций, включая заделку стыков и зазоров между строительными конструкциями, трубами, проводами и кабелями.
В зоне монтажа ОЗДС должно быть смонтировано постоянное электрическое освещение и обеспечены условия для безопасного производства монтажных работ, отвечающие санитарным и противопожарным нормам.
Следует избегать прокладки проводов линии питания БЭ вблизи (менее 0,05 м) металлических заземленных конструкций (трубы и батареи центрального отопления, трубы систем водоснабжения, шины контура заземления, металлорукава внутренней проводки, воздуховоды и т.п.). БЭ должны быть надёжно изолированы от заземлённых объектов или конструкций. Запрещается устанавливать элементы изделия в непосредственной близости от источника тепла. Не допускаются механические воздействия на корпус БПИ и БВУ.
К монтажу и обслуживанию системы допускаются лица прошедшие инструктаж по технике безопасности. Прохождение инструктажа отмечается в журнале.
