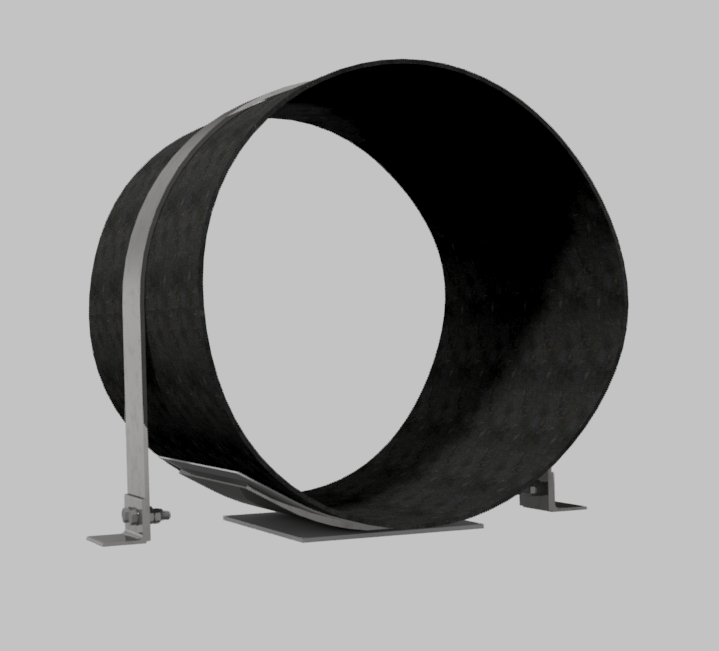

Опора подвижная подземная хомутовая

Опора подвижная подземная хомутовая предназначена для крепления технологических трубопроводов наружных диаметров Дн1020 мм к фундаментам при подземной прокладке. Опора должна обеспечивать фиксацию тела трубы к строительной конструкции фундамента, но препятствует осевым перемещениям трубы, вызванным ее тепловыми расширениями.

Состав: Сборочный чертеж, деталировка, спецификация, 3D модель

Софт: Autodesk Inventor 2018

Файлы:
ПГС-50-01-00.00-Опора ОППХ Дн1020.iam
Труба 1020x10-500 ГОСТ 10704-91.ipt
Электроизолирующая лента.ipt
Электроизолирующая пластина.ipt
ПГС-50-01-00.01-Уголок.dwg
ПГС-50-01-00.03-Обечайка.dwg
ПГС-50-01-00.00-Опора ОППХ Дн1020.dwg
ПГС-50-01-00.01-Уголок.ipt
ПГС-50-01-00.02-Хомут.dwg
Гайка M20-6H ГОСТ 5915-70.ipt
Шайба 20 ГОСТ 11371-78.ipt
ПГС-50-01-00.02-Хомут.ipt
ПГС-50-01-00.03-Обечайка.ipt
ПГС-50-01-00.00-Опора ОППХ Дн1020.xls
Болт с шестигранной головкой ГОСТ Р ИСО 4014 - М20 x 80 - A4-50.ipt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
