Парогенератор модульный с витыми трубками

Парогенератор для реакторной установки "Супер-Феникс" модульного типа с витыми трубками(пучок из змеевиковых элементов).

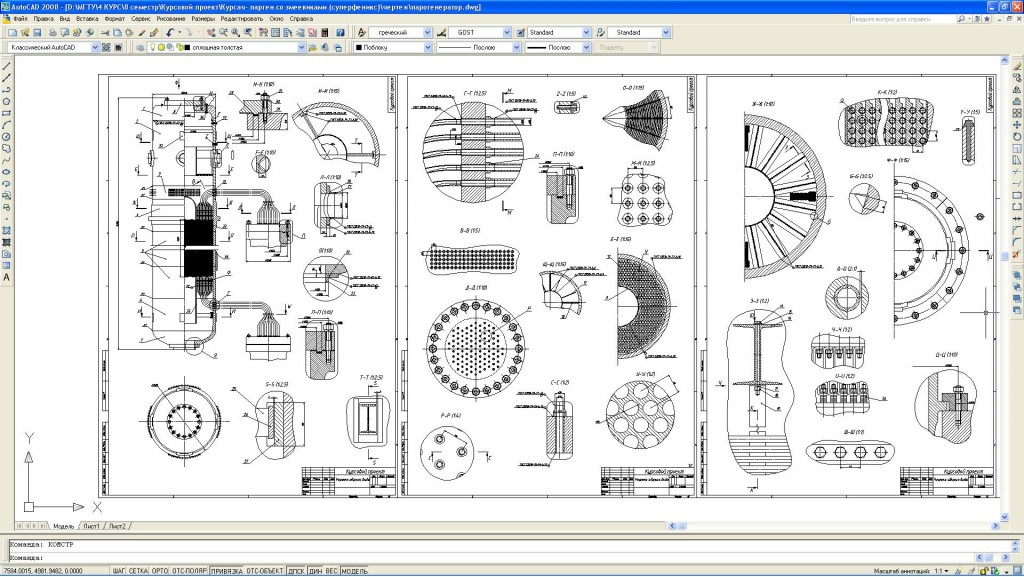

Содержит 4 листа формата А1, выполненных в среде AutoCAD. На первом листе представлены все необходимые данные, имеется схема реакторной установки, а также T-Q-диаграмма(зависимость температуры теплоносителя и рабочего тела от мощности). На остальных трёх листах представлен подробный чертеж парогенератора(чертеж общего вида). Имеется спецификация.

Состав: Вид общий (ВО), Спецификация Язык документа

Софт: AutoCAD

Файлы:

Каталог / Инженерные системы / Парогенератор модульный с витыми трубками

парогенератор.dwg
