АУГПТ (автоматическая установка газового пожаротушения)

В установке применяются модули газового пожаротушения KFP-1230 производства «Kidde Fire» (рабочее давление 25 бар). Активация модулей осуществляется посредством электрического импульса (24В; 0,25 А). Модуль при помощи рукава высокого давления соединяется с трубопроводом и насадками. Насадки используются для равномерного распыления газового огнетушащего вещества в защищаемых объемах помещения. Для выдачи сигналов о подаче газового огнетушащего вещества при срабатывании установки используется реле давления (сигнализатор давления).

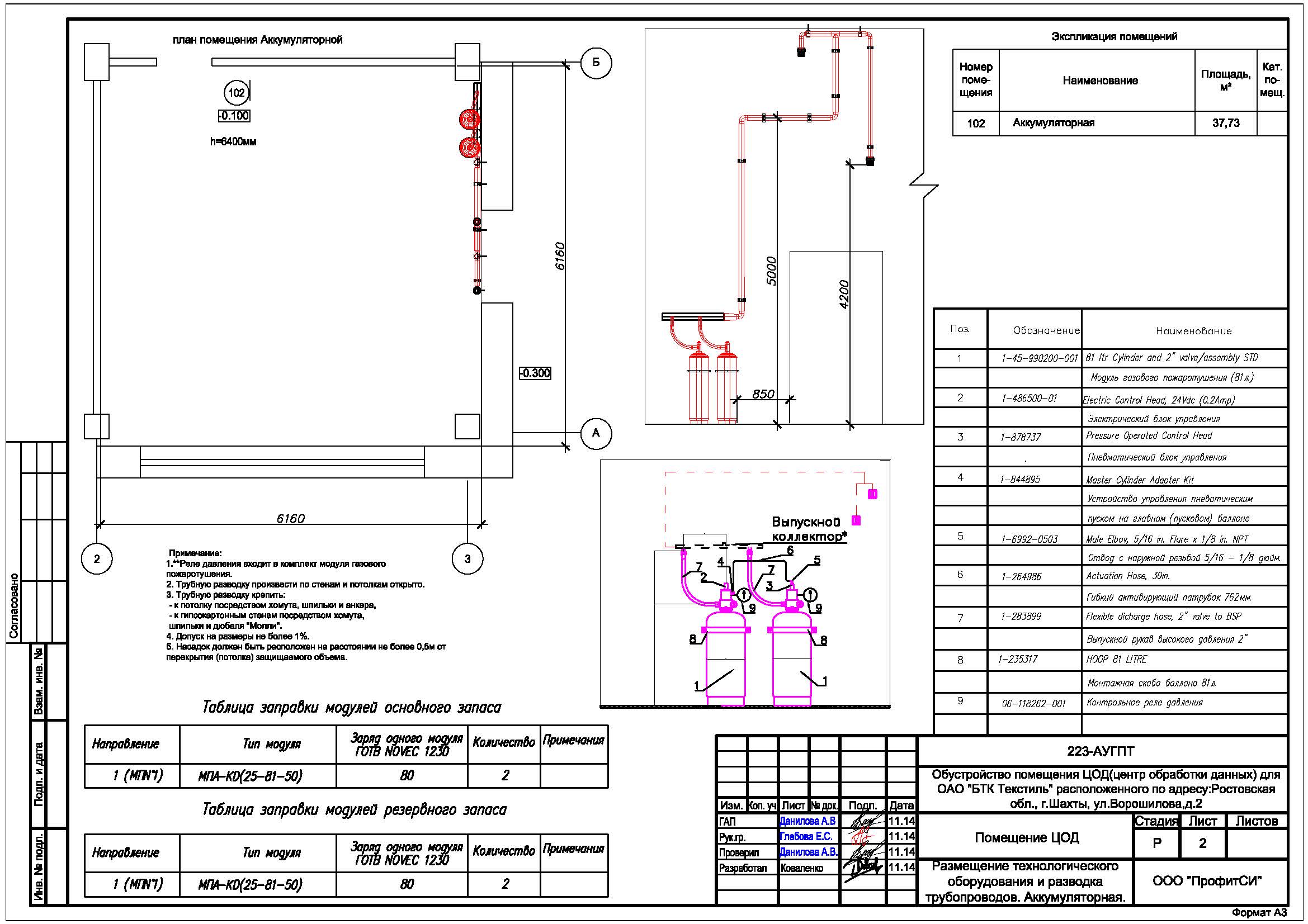

Состав: Размещение технологического оборудования и разводка трубопроводов. Аккумуляторная. Язык документа

Софт: AutoCAD 12

Файлы:

Каталог / Инженерные системы / Пожарные и охранные системы / АУГПТ (автоматическая установка газового пожаротушения)

ПЗ_АУГПТ.docx
АУГПТ ЦОД_ТХ_18.12.14.dwg
