Деталировочные чертежи резервуара горизонтального стального надземного емкостью 100 куб.м. для воды РГСН-100-3240-КМД

Резервуар горизонтальный стальной надземный РГСН-100 для противопожарной воды
Технические характеристики:
диаметр - 3400мм; объем - 100куб.м.; рабочая среда - вода техническая; температура рабочей среды +20градусов; рабочее (избыточное) давление - атмосферное (налив); минимальная расчетная температура - минус 49 градусов.
Конструктивные особенности:
-днища конические неотбортованные
-две металлические седловые опоры (подвижная и неподвижная)
-искробезопасная внутренняя лестница
-площадка обслуживания с наружной лестницей-стремянкой (исполнение съемное)
-крепления для теплоизоляции
Устанавливаемое оборудование:
-люк замерный
-внутренний электронагреватель типа НФ (фланцевый)
-вентиляционная труба с наконечником
-приемо-раздаточный узел, включающий задвижки и соединительные головки для подключения передвижных средств
Система антикоррозионной защиты соответствует требованиям Газпронефти

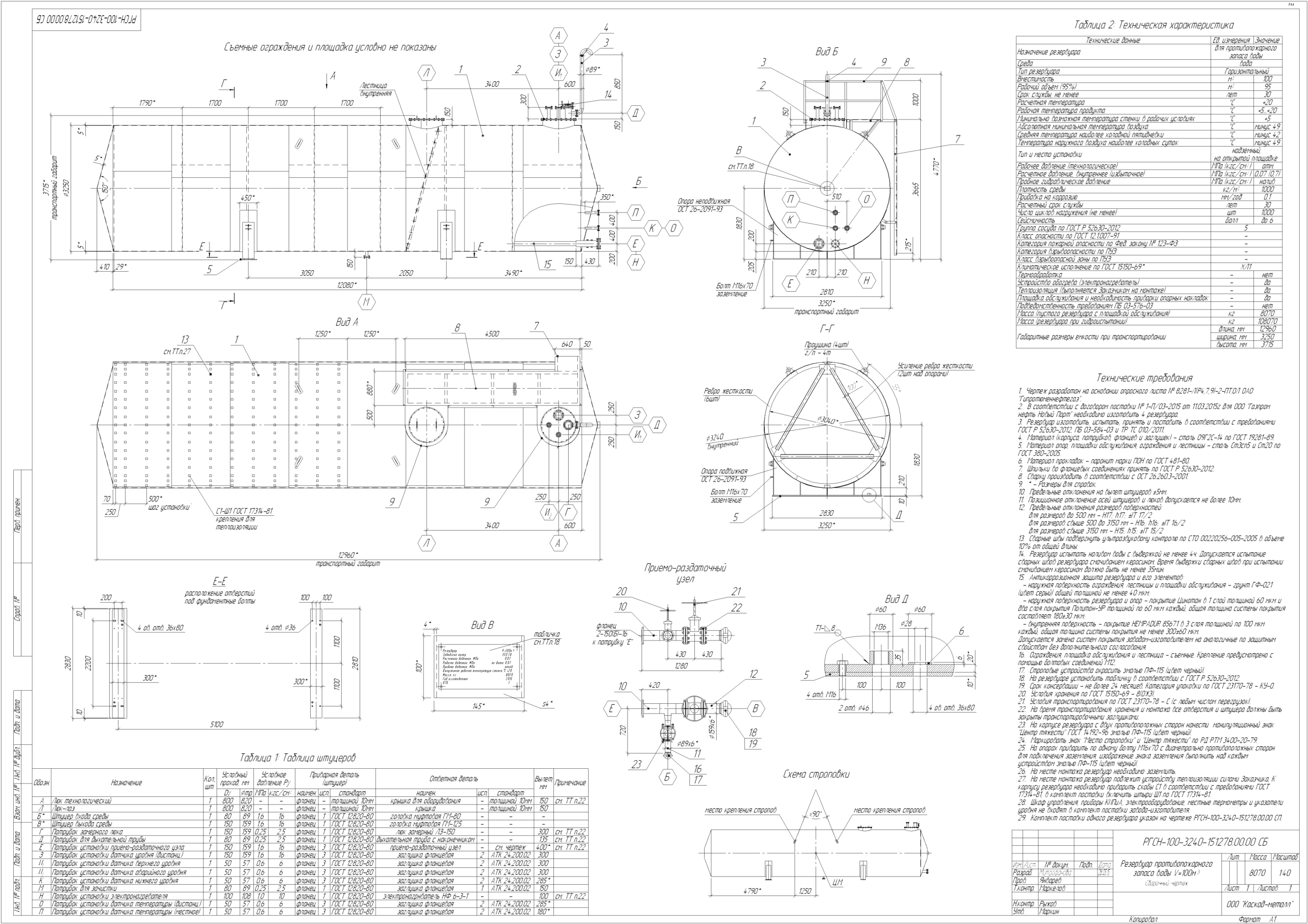

Состав: Сборочный чертеж (СБ), Спецификация, Деталировка (днище, обечайка корпуса, ребро жесткости, лестница внутренняя, опора подвижная, опора неподвижная, люк-лаз Ду800, люк Ду800, штуцера и патрубки, площадка, ограждение, лестница, крепление теплоизоляции, приемо-раздаточный узел). Схема швов с методами контроля (ТБ) Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Инженерные системы / Пожарные и охранные системы / Деталировочные чертежи резервуара горизонтального стального надземного емкостью 100 куб.м. для воды РГСН-100-3240-КМД

РГСН-100-3240-151278_КМД/
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.00.00 СБ.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.00.00 СП.spw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.00.00 ТБ.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.01.01 днище.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.01.02 обечайка 3240х12м.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.01.03 ребро жесткости 3240.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.01.04 лестница внутренняя на Ду3240.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.01.05 опора неподвижная.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.01.05.008 Ушко 2т.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.01.06 опора подвижная.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.01.07 проушина 4т.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.01.08 люк-лаз Ду800.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.01.09 люк Ду800 технологический.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.01.10 патрубки в корпусе.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.01.11 расположение опор площадки обслуживания.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.01.12 схема приварки С1-Ш1 для ти.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.02.00 крышка люка технологического с оборуд.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.02.01 Крышка люка технологического.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.03.00 Дыхательная труба Ду80 с наконечником.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.04.00 Хомут крепления патрубка вентиляционного.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.05.00 лист подкладной.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.06.00 Шайба монтажная.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.07.00 лестница-стремянка.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.08.00 площадка обслуживания съемная.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.09.00 съемное ограждение.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.09.01 ограждение ОГ-1.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.09.02 ограждение ОГ-2.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.09.03 ограждение ОГ-3.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.09.04 ограждение ОГ-4.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.10.00 тройник.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.11.00 Штуцер Б Ду80.cdw
РГСН-100-3240-151278_КМД/РГСН-100-3240-151278.12.00 Штуцер В Ду150.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
