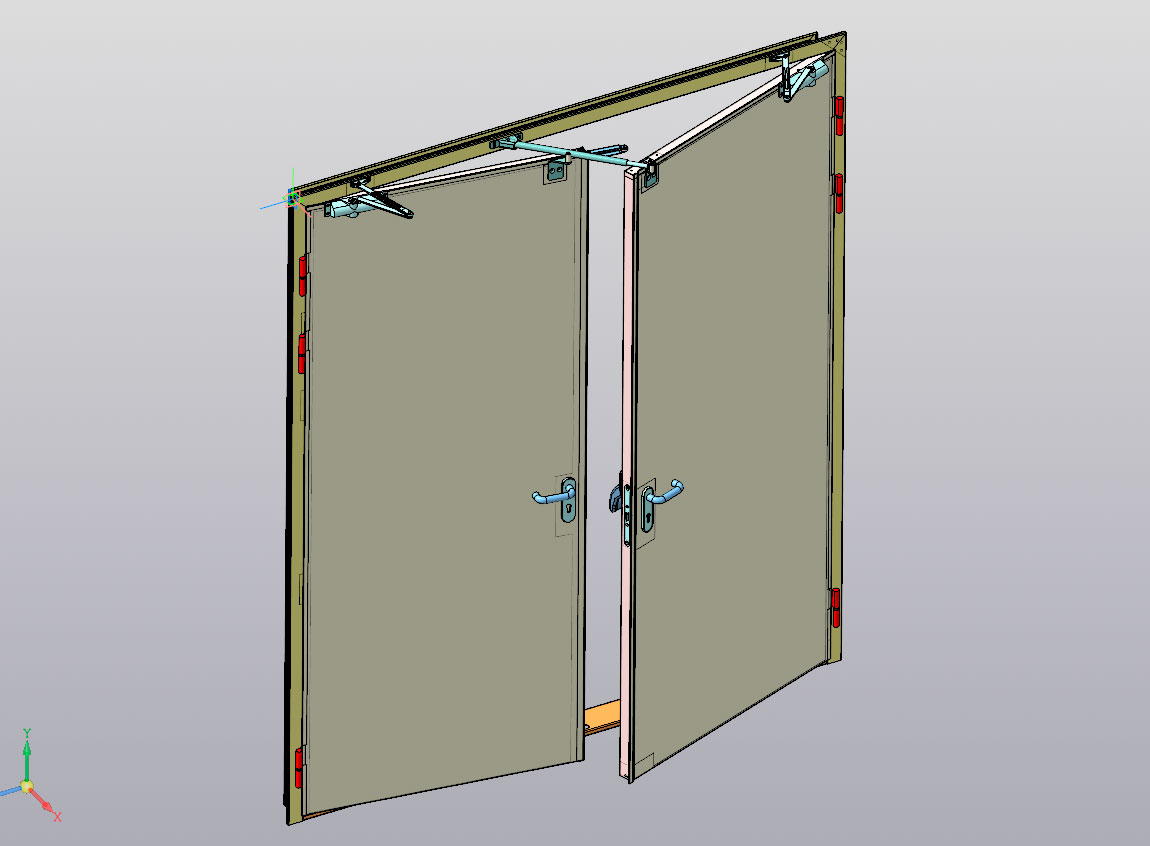

Дверь противопожарная металлическая с попеременным открыванием створок

двустворчатая дверь с механизмом попеременного закрывания створок

Общая схема работы:
- В дневное время обе створки обычно закрыты и активная створка используется для прохода.
- Если нужно, чтобы обе створки были открыты, сначала нужно открыть активную створку, после чего можно открыть пассивную створку.
- Координатор держит активную створку на нужном угле пока пассивная створка открыта.
- Пассивная створка остаётся открытой, если кто-то удерживает её или используется дверной магнит.
- Когда пассивная створка закрыта, активная створка начинает закрываться.

Состав: 3D Сборка

Софт: КОМПАС-3D 16

Файлы:

Каталог
Инженерные системы
Пожарные и охранные системы
Дверь противопожарная металлическая с попеременным открыванием створок

Двери/

Двери/Рабочая створка/

Двери/Рабочая створка/Ригель.m3d

Двери/Рабочая створка/Пластина под лапку выталкивателя.m3d

Двери/Рабочая створка/Уголок петлевой правый.m3d

Двери/Рабочая створка/Уголок замковый Рабочая.m3d

Двери/Рабочая створка/Уголок верхний Рабочая.m3d

Двери/Рабочая створка/Уголок усиления.m3d

Двери/Рабочая створка/Термопакет.m3d

Двери/Рабочая створка/Термоблокиратор.m3d

Двери/Рабочая створка/Полотно наружное замковое.m3d

Двери/Рабочая створка/Петля створки СБ (правая)/

Двери/Рабочая створка/Петля створки СБ (правая)/Полупетля верхняя укороченная.m3d

Двери/Рабочая створка/Петля створки СБ (правая)/Уголок петли (правый).m3d

Двери/Рабочая створка/Петля створки СБ (правая)/Петля створки СБ (правая).a3d

Двери/Рабочая створка/Уголок нижний.m3d

Двери/Рабочая створка/Внутреннее полотно замковое.m3d

Двери/Рабочая створка/Сб Рабочая створка.a3d

Двери/Коробка/

Двери/Коробка/Приставка.m3d

Двери/Коробка/Стойка правая.m3d

Двери/Коробка/Низкий порог/

Двери/Коробка/Низкий порог/С-низкий порог-950.a3d

Двери/Коробка/Низкий порог/Стягивающая пластина.cdw

Двери/Коробка/Низкий порог/Вставка С-порога.m3d

Двери/Коробка/Низкий порог/Низкий порог СБ.cdw

Двери/Коробка/Низкий порог/readMe.txt

Двери/Коробка/Низкий порог/С-накладка.m3d

Двери/Коробка/Низкий порог/Спецификация.spw

Двери/Коробка/Низкий порог/Порог низкий ЗМК.cdw

Двери/Коробка/Стойка левая.m3d

Двери/Коробка/Уголок.m3d

Двери/Коробка/Стойка горизонтальная.m3d

Двери/Коробка/Порог низкий.m3d

Двери/Коробка/Сб Петля нижняя.a3d

Двери/Коробка/Монтажный порог из 08мм ЗМК.m3d

Двери/Коробка/Сб Коробка.a3d

Двери/Коробка/Пластина направляющая общая.m3d

Двери/Фурнитура/

Двери/Фурнитура/DOORLOCK 1902 (Запирающее автоматическое устройство)/

Двери/Фурнитура/DOORLOCK 1902 (Запирающее автоматическое устройство)/DOORLOCK 1902 36.m3d

Двери/Фурнитура/DOORLOCK 1902 (Запирающее автоматическое устройство)/DOORLOCK 1902 35 SET.m3d

Двери/Фурнитура/DOORLOCK 1902 (Запирающее автоматическое устройство)/DOORLOCK 1902 39.m3d

Двери/Фурнитура/DOORLOCK 1902 (Запирающее автоматическое устройство)/DOORLOCK 1902 37.m3d

Двери/Фурнитура/Ручки NEMEF 3640 (Анти-паник бар)/

Двери/Фурнитура/Ручки NEMEF 3640 (Анти-паник бар)/2.m3d

Двери/Фурнитура/Ручки NEMEF 3640 (Анти-паник бар)/2 Зеркало.m3d

Двери/Фурнитура/Ручки NEMEF 3640 (Анти-паник бар)/Уголок усиления.m3d

Двери/Фурнитура/Ручки NEMEF 3640 (Анти-паник бар)/Сб Ручка Антипаника.a3d

Двери/Фурнитура/Ручки NEMEF 3640 (Анти-паник бар)/3.m3d

Двери/Фурнитура/Ручки NEMEF 3640 (Анти-паник бар)/1.m3d

Двери/Фурнитура/Ручки NEMEF 3640 (Анти-паник бар)/4.m3d

Двери/Фурнитура/Ручки NEMEF 3640 (Анти-паник бар)/Уголок усиления Замковый.m3d

Двери/Фурнитура/Ручка/

Двери/Фурнитура/Ручка/ABSR_61.m3d

Двери/Фурнитура/Ручка/ABSR_62.m3d

Двери/Фурнитура/Ручка/Сб ответная.a3d

Двери/Фурнитура/Ручка/Замок.a3d

Двери/Фурнитура/Ручка/ABSR_59.m3d

Двери/Фурнитура/Ручка/копия ABSR_56.m3d

Двери/Фурнитура/Ручка/Сб замковая.a3d

Двери/Фурнитура/Ручка/ABSR_55.m3d

Двери/Фурнитура/Ручка/_15.a3d

Двери/Фурнитура/Ручка/ABSR_57.m3d

Двери/Фурнитура/Ручка/ABSR_56.m3d

Двери/Фурнитура/Ручка/ABSR_58.m3d

Двери/Фурнитура/Доводчик GEZE 1000/

Двери/Фурнитура/Доводчик GEZE 1000/2.m3d

Двери/Фурнитура/Доводчик GEZE 1000/Пластина доводчика в коробку.m3d

Двери/Фурнитура/Доводчик GEZE 1000/3.m3d

Двери/Фурнитура/Доводчик GEZE 1000/1.m3d

Двери/Фурнитура/Доводчик GEZE 1000/4.m3d

Двери/Фурнитура/Доводчик GEZE 1000/Сб GEZE1000.a3d

Двери/Фурнитура/Доводчик GEZE 1000/5.m3d

Двери/Фурнитура/Замок NEMEF 1901 и 1921 (Анти-паник)/

Двери/Фурнитура/Замок NEMEF 1901 и 1921 (Анти-паник)/Тяга нижняя.m3d

Двери/Фурнитура/Замок NEMEF 1901 и 1921 (Анти-паник)/Замок рабочий NEMEF 1901.m3d

Двери/Фурнитура/Замок NEMEF 1901 и 1921 (Анти-паник)/Замок ответный NEMEF 1921.m3d

Двери/Фурнитура/Замок NEMEF 1901 и 1921 (Анти-паник)/Тяга верхняя.m3d

Двери/Фурнитура/Замок NEMEF 1901 и 1921 (Анти-паник)/Кожух замка/

Двери/Фурнитура/Замок NEMEF 1901 и 1921 (Анти-паник)/Кожух замка/Сборка.a3d

Двери/Фурнитура/Замок NEMEF 1901 и 1921 (Анти-паник)/Кожух замка/745241_049 Крышка.m3d

Двери/Фурнитура/Замок NEMEF 1901 и 1921 (Анти-паник)/Кожух замка/745241_049_01 Крышка.m3d

Двери/Фурнитура/Замок NEMEF 1901 и 1921 (Анти-паник)/Кожух замка/Планка кожуха замка.m3d

Двери/Фурнитура/Eco Schulte SR-Basis (Синхронизатор закрывания для 2-х створчатой двери)/

Двери/Фурнитура/Eco Schulte SR-Basis (Синхронизатор закрывания для 2-х створчатой двери)/Механический координатор закрывания створок накладной/

Двери/Фурнитура/Eco Schulte SR-Basis (Синхронизатор закрывания для 2-х створчатой двери)/Механический координатор закрывания створок накладной/2.m3d

Двери/Фурнитура/Eco Schulte SR-Basis (Синхронизатор закрывания для 2-х створчатой двери)/Механический координатор закрывания створок накладной/3.m3d

Двери/Фурнитура/Eco Schulte SR-Basis (Синхронизатор закрывания для 2-х створчатой двери)/Толкатель ECO MK для 2-х створчатой эвакуационной двери/

Двери/Фурнитура/Eco Schulte SR-Basis (Синхронизатор закрывания для 2-х створчатой двери)/Толкатель ECO MK для 2-х створчатой эвакуационной двери/2.m3d

Двери/Фурнитура/Eco Schulte SR-Basis (Синхронизатор закрывания для 2-х створчатой двери)/Толкатель ECO MK для 2-х створчатой эвакуационной двери/3.m3d

Двери/Фурнитура/Eco Schulte SR-Basis (Синхронизатор закрывания для 2-х створчатой двери)/Толкатель ECO MK для 2-х створчатой эвакуационной двери/1.m3d

Двери/Фурнитура/Eco Schulte SR-Basis (Синхронизатор закрывания для 2-х створчатой двери)/Thumbs.db

Двери/Фурнитура/Eco Schulte SR-Basis (Синхронизатор закрывания для 2-х створчатой двери)/Лапки для створок/

Двери/Фурнитура/Eco Schulte SR-Basis (Синхронизатор закрывания для 2-х створчатой двери)/Лапки для створок/1.m3d

Двери/Фурнитура/Eco Schulte SR-Basis (Синхронизатор закрывания для 2-х створчатой двери)/Лапки для створок/1 Зеркало.m3d

Двери/Фурнитура/Eco Schulte SR-Basis (Синхронизатор закрывания для 2-х створчатой двери)/Лапки для створок/Усиление для лапки.m3d

Двери/Петля нижняя/

Двери/Петля нижняя/Полупетля нижняя укороченная.m3d

Двери/Петля нижняя/Ось петли.m3d

Двери/Петля нижняя/Сб Петля нижняя.a3d

Двери/Петля нижняя/Подшипник «Ново-ферр».m3d

Двери/Сб ДПМ-260 Попеременное открывание створок.a3d

Двери/Ответная створка/
