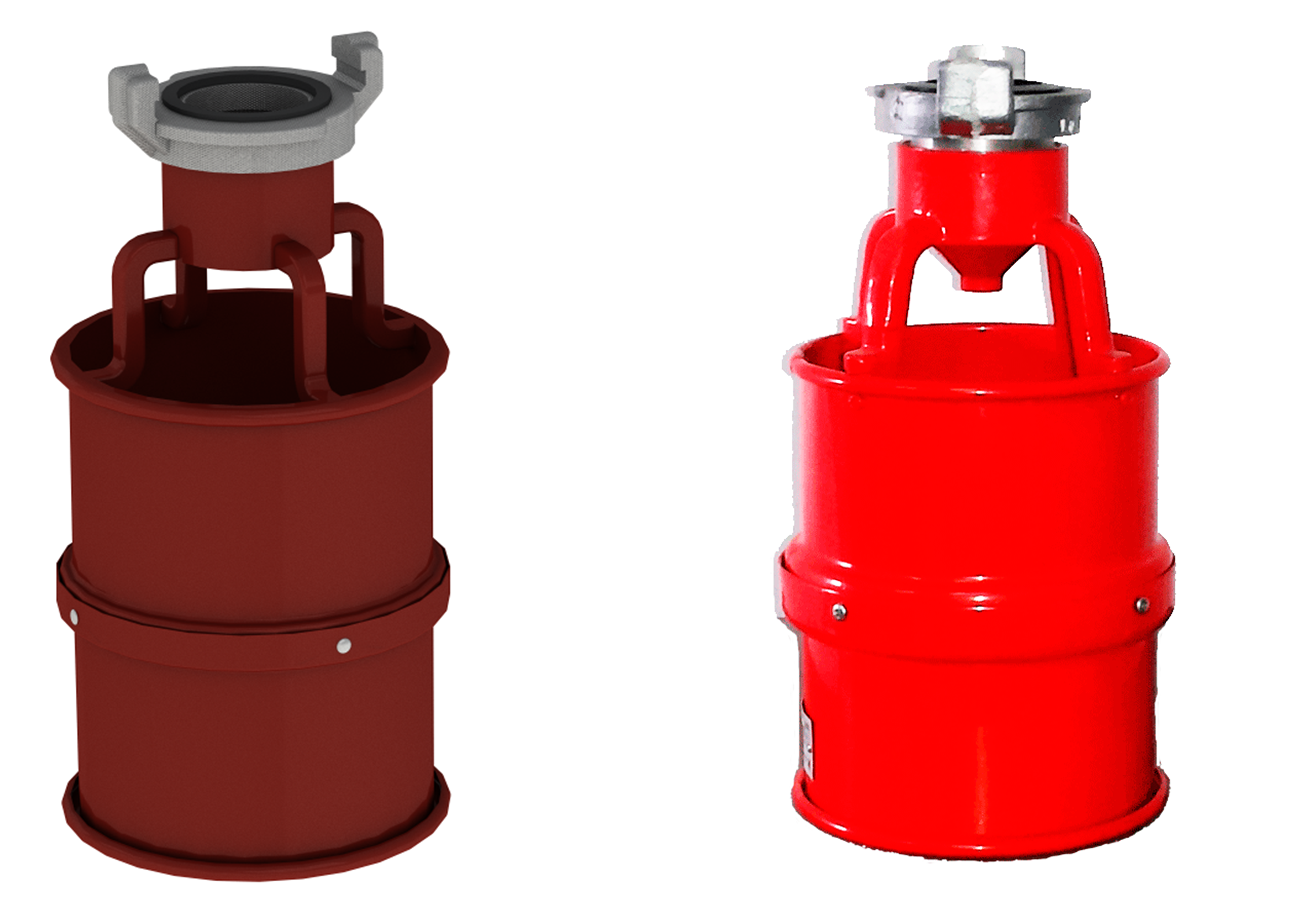

Генератор пены ГПС-100

Генератор пены ГПС-100 средней кратности предназначен для получения из водного раствора пенообразователя воздушно-механической пены и подачи её к очагу возгорания во время пожаротушения. Генераторы производятся в климатическом исполнении У для категории размещения 1 ГОСТ15150-69.

Кратность пены 100±30

Производительность по пене 100 л/с

Расход пенообразователя 1,1 л/с

Необходимое давление перед распылителем 0,4-0,6 МПа

Дальность подачи пены более 4,5м

Масса до 1,9 кг

**Модель выполнена в T-FLEX CAD 16.0.32.0

Состав: Габаритная 3D cборка Язык документа

Софт: STEP / IGES AP2014

Файлы:
сопло.grb
Упор.grb
Верх корпуса.grb
ГПС - 100.grb
ГЦ-50 ГОСТ 28352-89.grb
Заклепка ГОСТ 14800-85.grb
Кольцо.grb
Низ корпуса.grb
Резинка для Пож соедин.grb
СБорка ГПС-100 верх.grb
сетка.grb
ГПС - 100.stp
ГПС - 100.igs
