Гидроосцилятор пожарного монитора

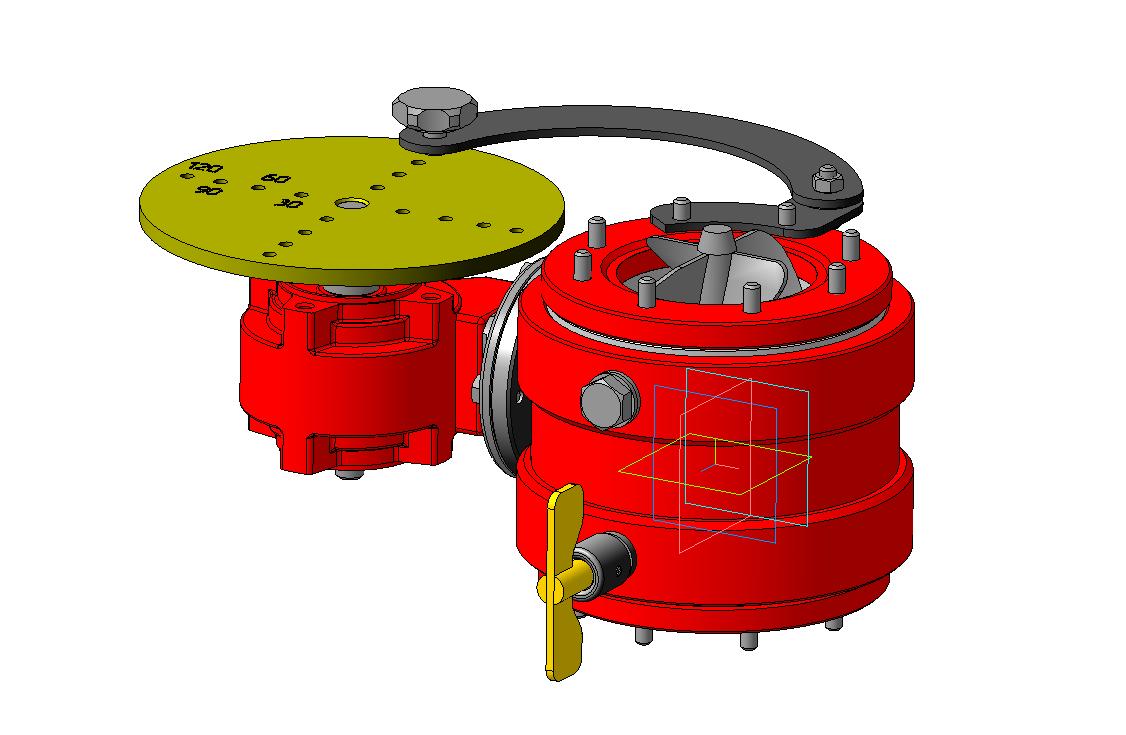

Гидроосциллятор пожарного монитора (ствола). Предназначен для циклического поворота пожарного ствола на определенный угол (подача огнетушащего вещества в определенный сектор). Номинальный расход ОВ составляет 40 л/с (опционально 20л/с).

Состав: 3D Сборка

Софт: КОМПАС-3D 16.1

Файлы:
БЛС-40о.10.155 - Обойма наружная в сборе.a3d
Редуктор.m3d
БЛС-40о.10.120 - Винт гребной.m3d
БЛС-40о.10.165 - Корпус осциллятора.a3d
БЛС-40о.10.142 - Ось диска.m3d
БЛС-40о.10.101 - Тяга.m3d
БЛС-40о.10.100 - Осциллятор гидравлический.a3d
БЛС-40о.10.167 - Фланец выходной.m3d
БЛС-40о.10.141 - Диск.m3d
БЛС-40о.10.113 - Серьга.m3d
БЛС-40о.10.166 - Корпус.m3d
Стопор в сборе.a3d
БЛС-С40.09.203 - Фланец муфты.m3d
БЛС-40о.10.108 - Червяк.m3d
БЛС-40о.10.107 - Фланец.m3d
БЛС-40о.10.105 - Шайба упорная.m3d
БЛС-40о.10.109 - Шестерня.m3d
БЛС-40о.10.151 - Обойма наружная.m3d
БЛС-40о.10.103 - Вал промежуточный.m3d
БЛС-40о.10.106 - Втулка дистанционная.m3d
БЛС-40о.10.152 - Штуцер обоймы шарнира.m3d
Барашек стопора.m3d
БЛС-40о.10.110 - Обойма внутренняя.m3d
БЛС-40о.10.140 - Диск в сборе.a3d
Стержень стопора.m3d
БЛС-40о.10.151-10 - Обойма наружная.m3d
БЛС-40о.00.102-01 - Фиксатор.m3d
БЛС-40о.10.104 - Втулка.m3d
