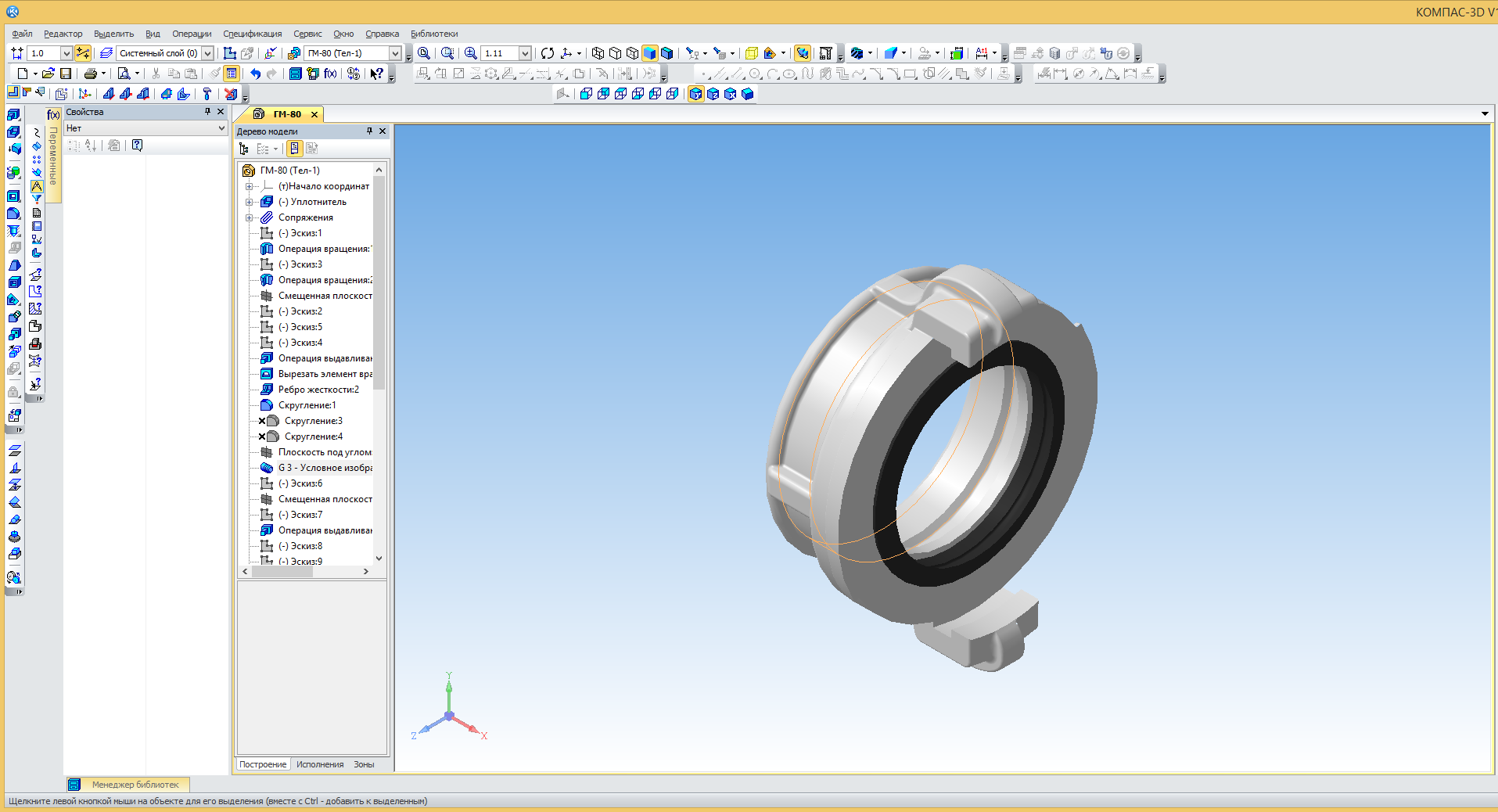

Головка муфтовая напорная ГМ-80 по ГОСТ 28352-89
Присоединительная резьба G3-B (внутренняя)
В комплекте с резиновым кольцом по ГОСТ 6557, обеспечивающим эксплуатацию в климатических зонах У, ХЛ и Т по ГОСТ 15150-69 для категории размещения 1
Используется для быстрого соединения пожарных рукавов с трубопроводом
- Главная -
- Чертежи -
- Инженерные системы -
- Пожарные и охранные системы -
- Головка муфтовая 3D
Головка муфтовая 3D
0
236
16555
91
7
20
Сообщить о проблеме
Автор
ИDRiS
Дата
03.11.2015
Язык
Русский
Состав
Головка муфтовая ГМ-80 (деталь) в комплекте с прокладкой (деталь-заготовка)
Софт
КОМПАС-3D 15,2
Как открыть?
Содержимое архива
-
Уплотнитель.m3d
-
ГМ-80.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Роман
fermer
Александр
Евгений Завалин
Комментарии
7
Болвар
Фондрагон
09.07.2024 в 17:31
Ссылка на комменарий 374643
ГМ-200 и ГЗ-150 не появились случаем?
ИDRiS
Автор
12.07.2024 в 06:59
Ссылка на комменарий 374688
нет, такие размеры не делал
el2500
08.06.2022 в 01:28
Ссылка на комменарий 345691
Нужна была модель с резьбой для печати на 3д принтере, скачал, а резьба рисованная. Ну восхитительно подумал я и про сайт и про автора.
Дмитрий
Ребров
Модератор
08.06.2022 в 09:49
Ссылка на комменарий 345722
Вы меня извините конечно, но на картинке предварительного просмотра явно видно G3 "Условное отображение резьбы". Да и на той же картинке видно что резьбы нет. Странные у Вас ожидания. Если Вы в чем то сомневаетесь, Вы всегда можете спросить в комментариях перед тем как качать.
Сергей
Лапкин
28.12.2017 в 08:46
Ссылка на комменарий 242292
Добрый день Идрис очень нужна ГМ-50 можете помочь?
Илья
Корчагин
27.06.2016 в 01:44
Ссылка на комменарий 186614
А есть ли остальные типоразмеры?
ИDRiS
Автор
29.06.2016 в 10:39
Ссылка на комменарий 186725
есть еще такая же модель ГМ-125. Другие типоразмеры пока не делал, не было необходимости. Позже (когда точно не могу сказать) выложу работу со всеми типоразмерами по ГОСТ.
