Охранно-пожарная сигнализация, система оповещения о пожаре административных помещений 3х этажного здания

2. ХАРАКТЕРИСТИКА ЗАЩИЩАЕМОГО ОБЪЕКТА
Защите системами охранной и тревожной сигнализации, автоматической установкой пожарной сигнализации и системой оповещения и управление эвакуацией людей при пожаре подлежит часть третьего этаж трехэтажного административного здания.
Все защищаемые помещения в здании отапливаемые, в помещениях предусмотрена естественная приточно-вытяжная вентиляция. Температура воздуха в помещениях 18-25 градусов С, относительная влажность воздуха до 90%.
Высота потолка в помещениях не превышает 3,85м.
На третьем этаже здания расположены административные помещения, санузлы и служебные помещения.
Лифт в здании отсутствует. Вертикальная связь между этажами осуществляется по лестницам.
Чердачные помещения отсутствуют.
Электроснабжение - централизованное от городской сети 380/220В.
Стены и перекрытия в здании капитальные. Толщина наружных и несущих стен - 600 мм, внутренних 400 мм, перегородки - 150 мм.
Режим работы организации с 9-00 до 18-00 часов.
Физическая охрана на Объекте отсутствует.
Объект имеет один главный вход и один запасной выход.
В соответствии с Р 78.36.032-2013 по классификации объектов указанный в проекте Объект относится к объектам подгруппы Б1. (Объекты организаций различных форм собственности с сосредоточением материальных ценностей, преступные посягательства на которые могут привести к крупному или значительному ущербу собственнику имущества).
Уязвимые места объекта и вероятные способы проникновения через них (нападение, открывание, пролом и др.):
- входная дверь основного и запасного входа на этаж;
- оконные проемы на разбитие и открытие выходящие на балкон, оконный проем на разбитие и открытие в
серверной выходящий на пожарную лестницу;
- балконные двери на разбитие и открытие;
- стена в коридоре граничащая со смежными не охраняемыми помещениями на пролом.

3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ РЕШЕНИЯ, ПРИНЯТЫЕ В ПРОЕКТЕ
Объект оборудовать системой тревожной сигнализации (СТС), системой охранной сигнализации (СОС), автоматической установкой пожарной сигнализации (АУПС) и системой оповещения и управление эвакуацией людей при пожаре (СОУЭ) на базе оборудования производства ЗАО НВП «Болид». В проекте предусматривается интегрированная система «Орион», которая предназначена для сбора, обработки, передачи, отображения и регистрации извещений о состоянии шлейфов охранной, пожарной, тревожной сигнализации в составе:
- Пульт контроля и управления охранно-пожарный «С 2000-М» №13, который обеспечивает индикацию состояния и управление взятием/снятием шлейфов сигнализации приборов, объединенных в локальную сеть.
- Приборы приемно-контрольные (адресные расширители шлейфов) охранно-пожарные «Сигнал-20П SMD» (адр. 1, 2 и 3);
- Блок контрольно-пусковой «С 2000-КПБ» (адр 6, 7);
- Блок сигнально-пусковой «С 2000-СП1» (адр.4 и 5);
- Резервные источники питания «РИП-12 RS» (адр.8 ,9, 10, 11, 12);
- Извещатель пожарный дымовой оптико-электронный «ИП212-45»;
- Извещатель пожарный ручной «ИПР 513-10»;
- Извещатель охранный объемный оптико-электронный «Астра-5»;
- Извещатель охранный поверхностный звуковой «Астра-С»;
- Извещатель охранный объемный комбинированный «Сокол-2»;
- Извещатель охранный поверхностный вибрационный «Шорох-2»;
- ИИзвещатель охранный точечный магнитоконтактный «ИО 102-14», «ИО 102-20»;
- Извещатель охранный ручной «Астра-321 исп. Т»;
- Оповещатель охранно-пожарный световой «Маяк-12-С»;
- Оповещатель охранно-пожарный комбинированный свето-звуковой «Маяк-12-К»;
- Оповещатель световой пожарный «Молния-12»;
- Оповещатель охранно-пожарный звуковой «Маяк-12-ЗМ»;

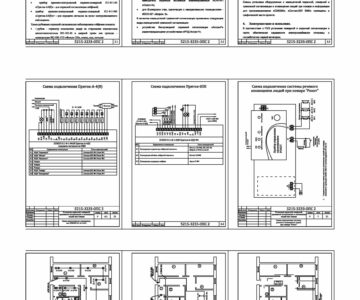

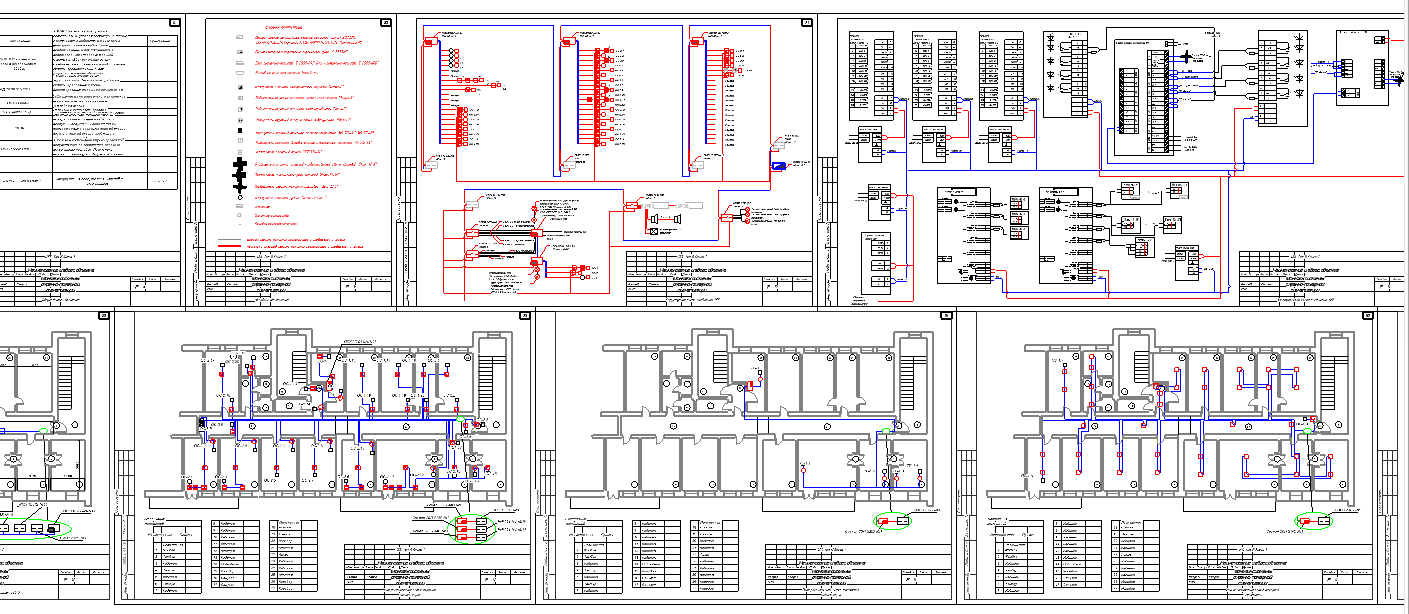

Состав: Пояснительная записка (ПЗ), охранная сигнализация (ОС), пожарная сигнализация (ПС), система оповещения (СОУЭ), схемы расстановки оборудования, таблицы программирования приборов, спецификация Язык документа

Софт: AutoCAD 2013
