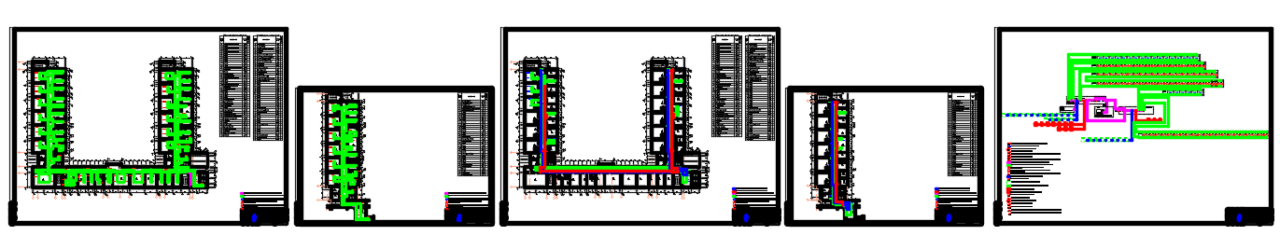

В проекте представлена пожарная сигнализация и система оповещения и управления эвакуацией людей при пожаре. В состав работы входят, титульный лист, пояснительная записка, чертежи проекта с расстановкой приборов и устройств и спецификация.
3. Основные технические решения
1.1. Назначение системы
Адресно пожарная сигнализация(далее АПС) предназначена для раннего обнаружения и определения адреса очага пожара в контролируемых помещениях и выдачу управляющих сигналов для: открывания клапанов, включения вентиляторов установок подпора воздуха и дымоудаления, запуск СОУЭ(системы оповещения и управления эвакуацией людей при пожаре), отключения электропитания или иного оборудования, передачу сигнала на общий пульт управления системы. В настоящем проекте предусматривается только автоматическая работа системы АПС остальные системы автоматики и защиты в данном проекте не предусмотрены.
В состав системы входят следующие приборы управления и исполнительные блоки:
- прибор приема контроля и управления охранно-пожарный;
- извещатель пожарный ручной адресный электроконтактный «ИПР 513-3АМ» исп.01;
- извещатель пожарный дымовой оптико-электронный адресно-аналоговый «ДИП-34А-04».
Приборы, входящие в состав комплекса технических средств системы ПБ(ППКУОП), установлены в 19’’ стойке на 42U(ТШ1). В данной стойке устанавливается все оборудование. Данное оборудование программируется и настраивается на месте на автономный режим работы и способна в последующем контролироваться через удаленный доступ, поэтому отдельное рабочее место не проектируется.
Система обеспечивает:
- формирование сигналов «Пожар» на ранней стадии развития пожара;
- формирование сигналов на запуск системы оповещения;
- передача сигнала «Пожар» на общий пульт системы;
- контроль состояния неисправности извещателей пожарных, приборов, наличия напряжения на основном и резервном источниках питания;
- ведение протокола событий, в том числе фиксирование действий персонала.
Система оповещения и управления эвакуацией людей при пожаре.
В помещениях в качестве звуковых оповещателей принято использовать оповещатель охраннопожарный звуковой с уровнем звукового давления 105дБ.
Количество оповещателей, их расстановка и мощность обеспечивает необходимую слышимость во всех помещениях. Включение СОУЭ осуществляется при поступлении сигнала «Пожар» от извещателей пожарных.
Система свето-звукового оповещения состоит из следующих элементов:
- прибор приема контроля и управления охранно-пожарный;
- оповещатели охранно-пожарные звуковые адресные «С2000-ОПЗ»
- оповещатели световые табличные (табло «Выход», «Направления движения») «С2000-ОСТ»;
Звуковые оповещатели устанавливаются на высоте 2,3м от уровня пола. Световые оповещатели должны быть установлены над эвакуационными выходами или на путях следования к выходам.
Звуковые оповещатели, установлены в кабинетах, актовом зале, спортивном зале и коридорах.
Над эвакуационными выходами установлены световые табло «Выход».
При получении управляющего сигнала от ППКУОП «Сириус», контрольно-пусковой блок с СО включает выход по программе «мигать из состояния включено», с ЗО включает выход по
программе «сирена».
Срабатывание светового, звукового оповещения происходит во всем здании без деления на зоны.
