Пожарная сигнализация и оповещение о пожаре ЗАО "Птицеводческое хозяйство Нерехтское"

Проект включает пожарную сигнализации четырех зданий "ЗАО Птицеводческое хозяйство Нерехтское" (здание мастерских, здание гаражей, яйцесклад, магазин) а также системы оповещения и управления эвакуацией (СОУЭ) 2 типа. В качестве приемно-контрольного прибора приняты охранно-пожарные 10-и шлейфовые приборы "Сигнал-10" ("Болид" г. Королев), устанавливаемые в помещениях мастерской, гаража, яйцесклада. Информация от приборов Сигнал-10 выводится на пульт контроля и управления С2000-М, установленный в помещении круглосуточного поста охраны -КПП . В качестве оконечных устройств в помещениях устанавливаются дымовые пожарные извещатели ИП 212-141М, тепловые извещатели ИП 103-5,устанавливыемые в помещениях лабораторий и ручные пожарные извещатели ИПР-513-10, устанавливаемые у выходов.

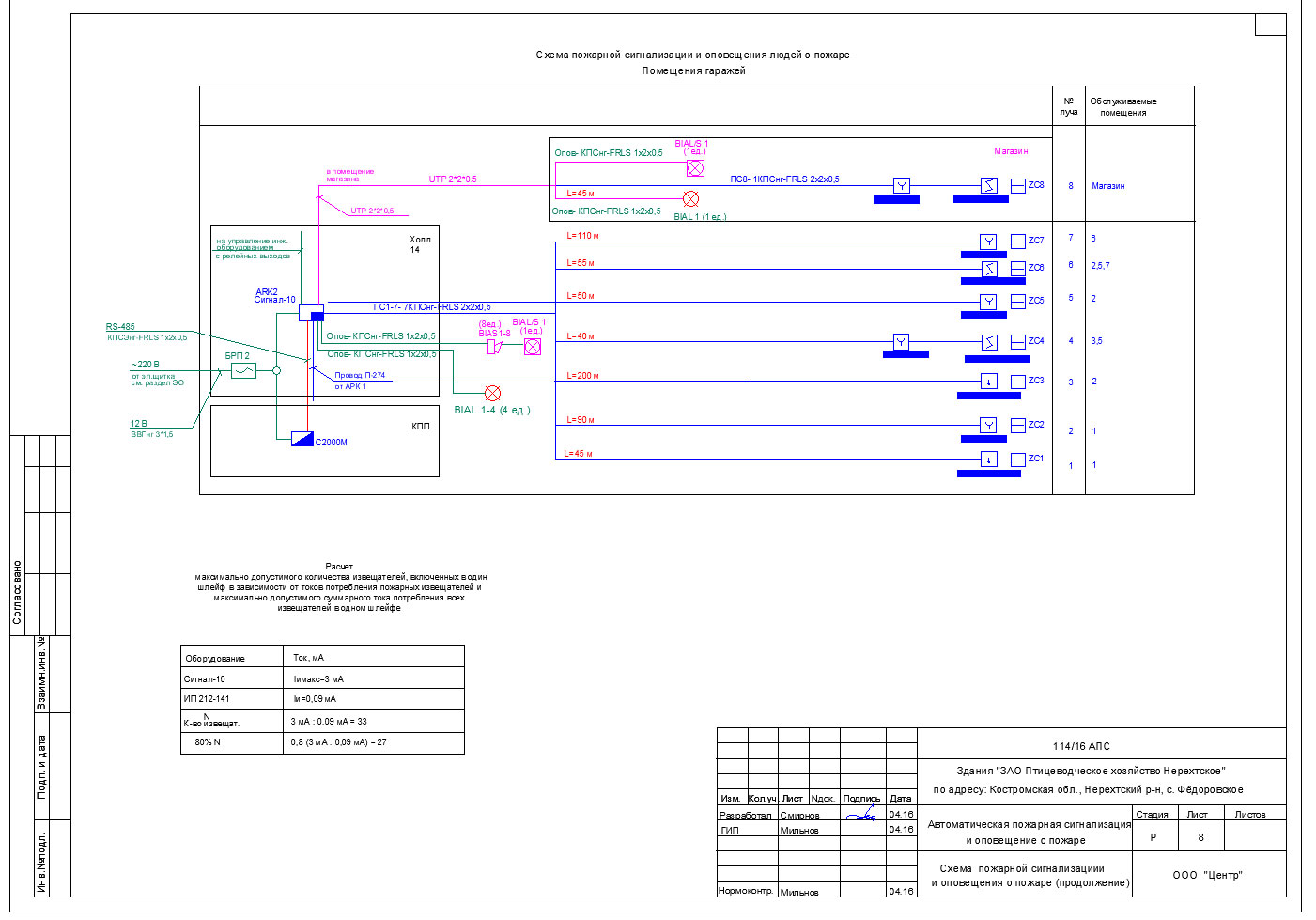

Состав: ПЗ, Схема пожарной сигнализации и оповещения о пожаре, План помещений, Расчет токопотребления БРП, Спецификация Язык документа

Софт: AutoCAD 2015

Сайт: www

Каталог / Инженерные системы / Пожарные и охранные системы / Пожарная сигнализация и оповещение о пожаре ЗАО "Птицеводческое хозяйство Нерехтское"

Просмотр файлов
Птицефабрика 29.04.2016 в проект.dwg
