Пожарная сигнализация в торговом комплексе

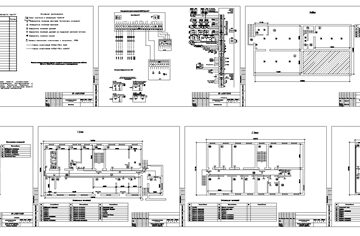

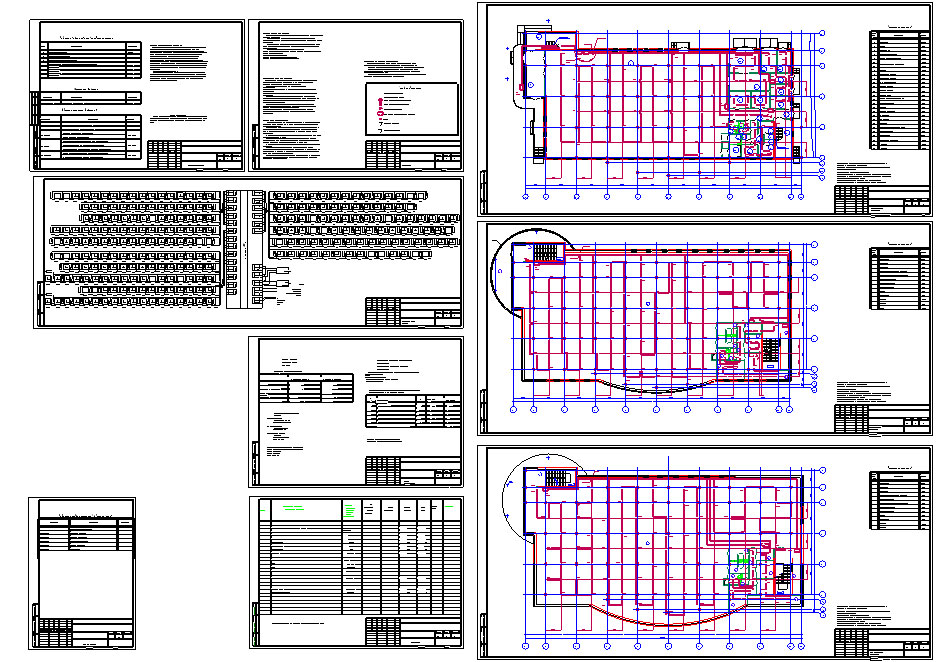

Пожарная сигнализация в торговом комплексе на системе СИГНАЛ-20 Болид

Краткая характеристика объекта.
Объект представляет собой трехэтажное здание. На первом этаже расположены: торговый зал, складское помещение, разгрузочная, техническое помещения, трансформаторная подстанция, электрощитовая, тепловой узел, насосная, моечная инвентаря, моечная тары, комната уборочного инвентаря, офис администрации, комната отдыха персонала, душевые,гардеробные, санузлы, лестницы, тамбур, вестибюль, коридор. На втором этаже расположены: торговый зал, комната уборочного инвентаря,подсобное помещение, комната администрации, комната отдыха персонала,гардеробная персонала, санузлы, лестницы, коридор, балкон. На третьем этаже расположены: торговый зал, комната уборочного инвентаря,подсобное помещение, комната отдыха персонала,гардеробная персонала, санузлы, лестницы, коридор, балкон. Здание оборудовано системами отопления, канализацией, водоснабжение и вентиляцией. Запыленность, вибрация, агрессивные среды и значительные электромагнитные помехи отсутствуют. Высота помещений не превышает 4 м. Согласно НПБ 110-03 "перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией " (п.9 табл.1), проектом предусматривается охрана с помощью автоматической системы пожарной сигнализации всех помещений, за исключением санузлов, душевых и лестничных клеток.

Принцип работы установки.
В качестве приемно-контрольного прибора пожарной сигнализации предусматривается прибор ПКП "Сигнал 20П".
Прибор обеспечивает прием сигналов по 2-х проводной линии от пожарных извещателей и формирует сигналы для оповещения о пожаре. 1-й тип включения шлейфа сигнализации. В дежурном режиме прибор приемно-контрольный установленный на первом этаже здания у дежурного охраны, обеспечивает контроль шлейфов сигнализации на обрыв и короткое замыкание. При срабатывании пожарных извещателей обеспечивает:
- Выдачу светового и звукового сигнала тревоги с указанием номера шлейфа, в который включен сработавший датчик;
- Включение звукового оповещения.
- Выдает сигнал на отключение вентиляции здания.
- Выдает сигнал на включение насоса пожаротушения.

Состав: Проект Язык документа

Софт: AutoCAD 2000

Файлы:

Каталог / Инженерные системы / Пожарные и охранные системы / Пожарная сигнализация в торговом комплексе

ПОЖАРНАЯ сигнализация.dwg
