Пожаротушение кабельных каналов компрессорного цеха

Пожаротушение подпольных кабельных каналов компрессорного цеха - общие данные, планы, схемы, спецификация и ведомость работ. Объект построен.

На основании Приказа №7 ОАО "Газпром" проектом предусмотрена автоматическая установка газового пожаротушения, предназначенная для объемного пожаротушения: кабельных каналов проектируемого цеха, помещений аппаратной, кабельных каналов операторной и помещения КТП с электрощитовой.
Кабельные каналы цеха - геометрический объем защищаемого помещения составляет 82,9 м3. Необходимое количество СО2 - 100,61 кг. К установке приняты два модуля высокого давления типа МГП 16-100 с электропуском, вмещающих по 72 кг СО2 каждый. Модули расположены на весовой стойке А-СТ-2-Т-16-100 в помещении цеха. На сети распределительных трубопроводов установлены 9 насадков С-Р-B-6-1/2"-А с площадью отверстий 6,0 мм2 каждый.
Кабельные каналы КТП и электрощитовой - геометрический объем защищаемого помещения составляет 54,54 м3. Необходимое количество СО2 - 70,22 кг. К установке принят один модуль высокого давления типа МГП 16-100 с электропуском, вмещающий 72,0 кг СО2 . Модуль расположен на весовой стойке А-СТ-1-Т-16-100 в помещении КТП и электрощитовой. На сети распределительных трубопроводов установлены 6 насадков С-Р-B-6-1/2"-А с площадью отверстий 6,0 мм2 каждый.
Аппаратная - геометрический объем защищаемого помещения составляет 211,00 м3. Необходимое количество СО2 - 204,10 кг. К установке приняты три модуля высокого давления (один с электромагнитным пуском, один с пневмопуском и один с конечным пневмопуском) типа МГП 16-100, вмещающих по 72,0 кг СО2 каждый. Модули расположены на весовой стойке А-СТ-3-Т-16-100 в помещении аппаратной. На сети распределительных трубопроводов установлены 2 насадка С-Р-B-25-1/2"-А с площадью отверстий 25,0 мм2 каждый. Кабельное подполье операторной - геометрический объем защищаемого помещения составляет 21,00 м3. Необходимое количество СО2 - 43,8 кг. К установке принят один модуль высокого давления типа МГП 16-100 с электромагнитным пуском, вмещающий 72,0

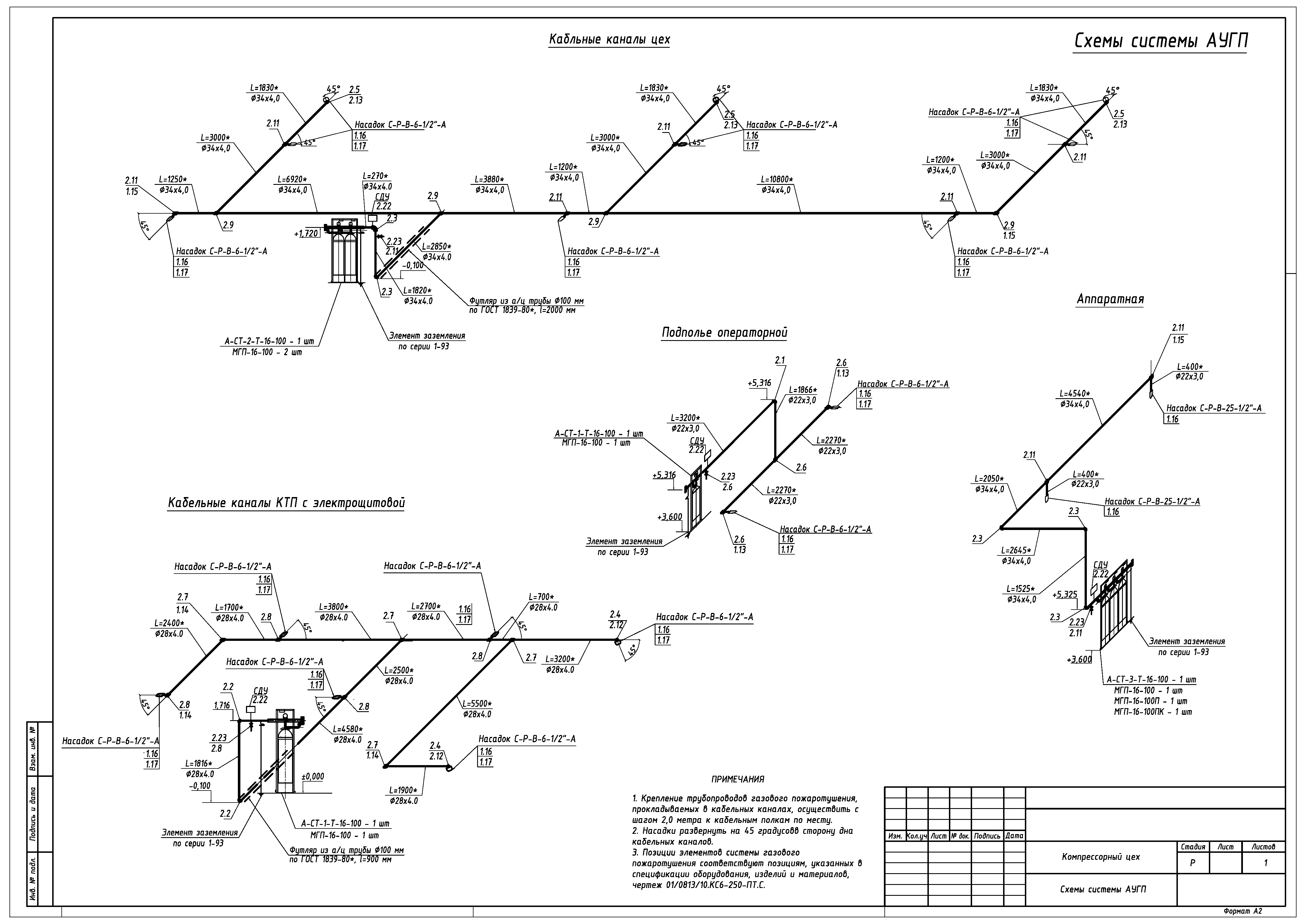

Состав: Общие данные, планы, разрезы, схемы, спецификация и объемы работ. Язык документа

Софт: AutoCAD 11

Файлы:

Каталог / Инженерные системы / Пожарные и охранные системы / Пожаротушение кабельных каналов компрессорного цеха

ПТ\ПТ-1.dwg
ПТ\ПТ-2.dwg
ПТ\ПТ-3.dwg
ПТ\ПТ-4.dwg
ПТ\ПТ-5.dwg
ПТ\ПТ.ВР.doc
ПТ\ПТ.С.doc
ПТ
