Проект АПС общежитие в РК

4 Данной документацией предусмотрено оснащение системой автоматической пожарной сигнализации, а также системой оповещения и управления эвакуацией людей при пожаре общежития , расположенной по адресу: область Абай,
5 Алгоритм работы системы противопожарной защиты:
При возгорании в одной из защищаемых зон сигнал "Пожар" формируется по срабатыванию:
- дымовых оптико-электронных адресно-аналоговых извещателей "ИП 212-64-R3", включенных по логической схеме "И";
- ручных пожарных извещателей "ИПР 513-11 ИКЗ-А-R3".
При этом, по сигналу "Пожар" на выходах релейных модулей, выходах ППКОПУ и в адресной линии связи формируются команды:
- на запуск системы речевого оповещения и управления эвакуацией людей при пожаре ("R3-Рубеж-2ОП").
- на запуск системы светового оповещения и управления эвакуацией людей при пожаре ("РМ-4К-R3").
- на управление при пожаре инженерными системами ("R3-Рубеж-2ОП")
Согласно СН РК 2.02-02-2023 на объекте необходимо предусмотреть систему оповещения и управления эвакуацией 3 типа (далее СОУЭ), обеспечивающую:
- выдачу аварийного сигнала в автоматическом режиме при пожаре;
- контроль целостности линий связи и контроля технических средств оповещения.
Световые оповещатели "ОПОП 1-8" подключены к выходу адресного релейного модуля "РМ-4К-R3". Для обеспечения контроля целостности линии на обрыв и короткое замыкание на один выход модуля "РМ-4К-R3" предусмотрено подключение не более 8-ми световых оповещателей "ОПОП 1-8". При получении управляющего сигнала от ППКОПУ, адресный релейный модуль меняет логическое состояние выхода из состояния "Замкнуто" в состояние "Меандр" с частотой 0,5 Гц.
Речевое оповещение построено c использованием прибора управления оповещение пожарного адресного ППУ Sonar SPM-В10025-AW.
Система речевого оповещения о пожаре обеспечивает:
- выдачу аварийного сообщений в автоматическом режиме при пожаре;
- контроль целостности линий связи и технических средств;
- возможность ручного запуска системы речевого оповещения;
- выдачу речевых сообщений через микрофон на аварийной панели.
В качестве акустической системы используются настенные громкоговорители "SWS-103W".

6 Размещение оборудования
В коридорах на путях эвакуации не допускается размещать оборудование, выступающее из плоскости стен на высоте менее 2 м.
Извещатели пожарные ручные установить на высоте от уровня пола - 1,5 м; от дверной коробки - 0,1м.

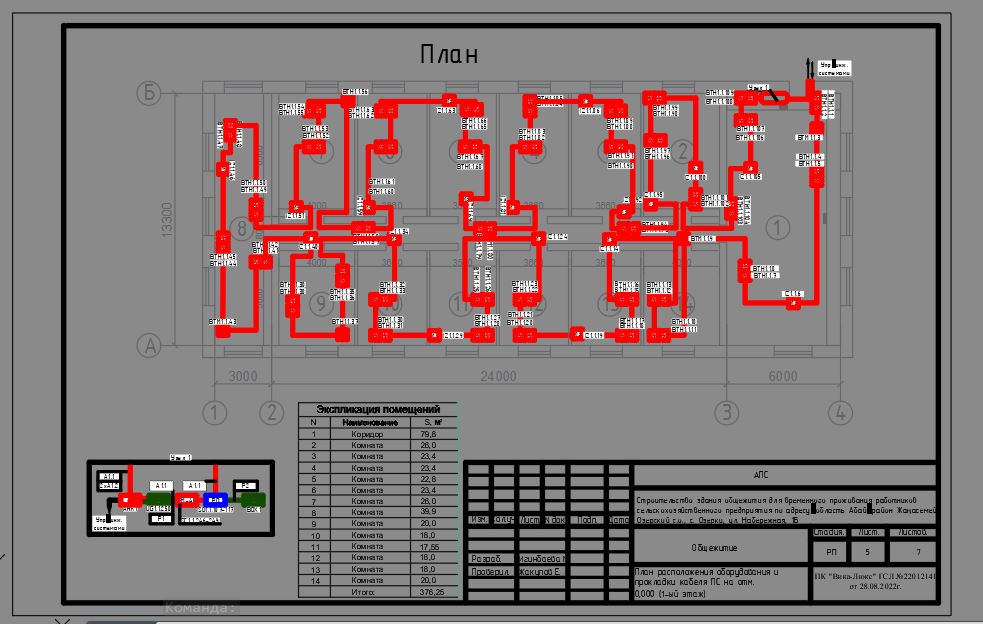

Извещатели пожарные установить согласно приведенным планам. Допускается менять размещение извещателей по месту с учетом расположения светильников, вентиляционных отверстий, но при этом необходимо учитывать требования действующих нормативных документов.
