Проект противопожарных штор

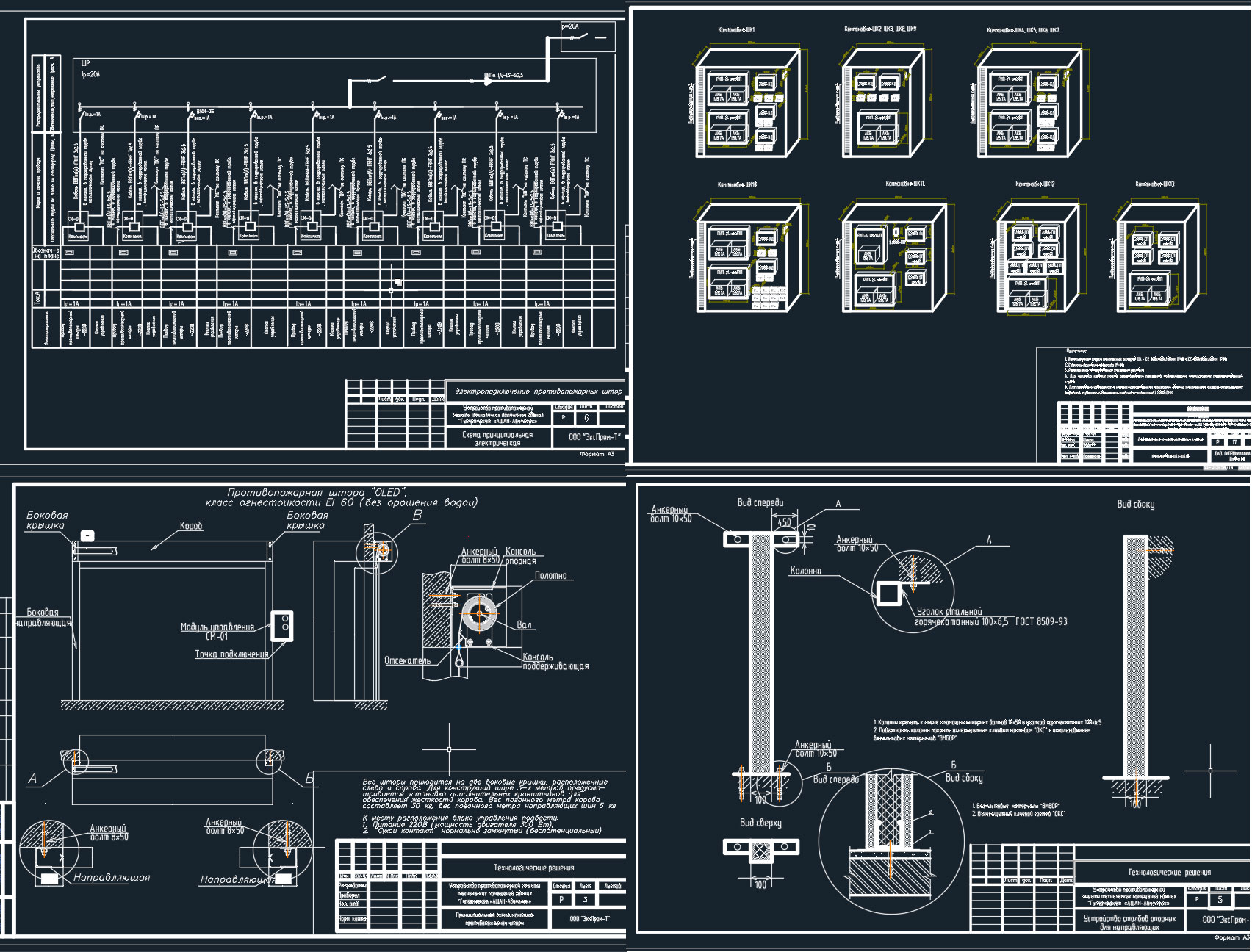

Проект огнезащиты подсобных помещений складского назначения здания ТРЦ. В работу входит проект монтажа и установки противопожарных штор и проект по электроподключению противопожарных штор.

Система противопожарных штор
1. НАЗНАЧЕНИЕ СИСТЕМЫ
1.1. Система противопожарной шторы предназначена для защиты людей от пожара, а также предотвращения нагревания несущих конструкций до критических отметок.
1.2. Система противопожарной защиты работает в диапазоне температур окружающего воздуха от минус 30 до плюс 50 °С. Система обеспечивает аварийное автоматическое закрытие проемов при срабатывании общекорпусной системы пожарной сигнализации со скоростью опускания полотна 8-15 см в секунду.
2 Технические характеристи
Вводное электропитание на шкаф управления. Напряжение 220В
Частота переменного тока, 50 Гц
Система электропитания TN-S
Напряжение питания нагревательных секций - 220В

3 Состав и устройство системы
3.1 Состав системы
3.1.1 Система устройства противопожарной шторы состоит из следующих основных частей (подсистем):
-полотно, собранное из ламелей;
-рабочий вал;
-направляющие шины;
-консоли;
-электродвигатели с блоком управления.
Ворота соответствуют требованиям ГОСТ 31174, ГОСТ 23118 и требованиям Технического регламента о требованиях пожарной безопасности (Федеральный закон № 123-ФЗ) и изготавливаются по рабочим чертежам предприятия изготовителя.
4. Модуль управления предназначен для устройства в нем оборудования для управления подъемом -опусканием противопожарной шторы в ручном режиме ,а также возсожностью работы двигателя шторы в автоматическом режиме от сигнала центральной пожарной сигнализации через беспотенциальный контакт NO.
Шкаф управления имеет степень защиты IP 65 по ГОСТ 14254-96. Состав и устройство шкафа управления показана на схеме электрической принципиальной, входящей в состав данного проекта.
Шкаф управления устанавливается на стене в сухом отапливаемом помещении.
