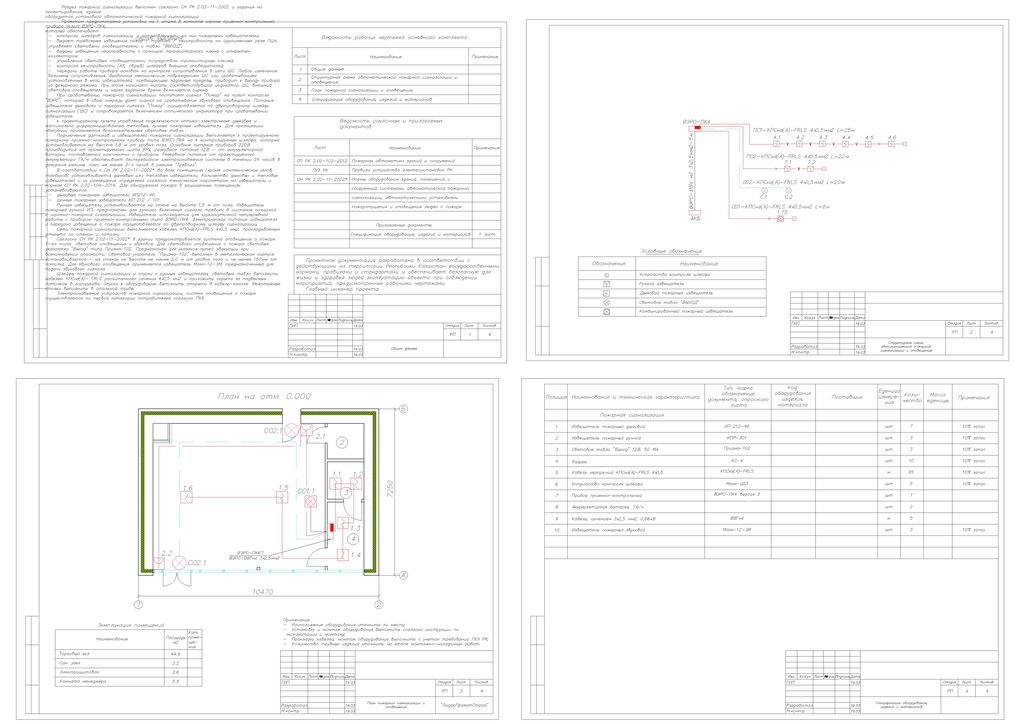

Раздел пожарной сигнализации выполнен согласно СН РК 2.02-11-2002 и задания на проектирование, здание
оборудуется установкой автоматической пожарной сигнализации.
Проектом предусмотрена установка на 1 этаже в комнате охраны приемно-контрольный прибора пульт ВЭРС-ПК4,
который обеспечивает
- контроль шлейфов сигнализации, с установленными на них пожарными извещателями;
- выдает тревожные извещения пожар / тревога / неисправность на одноименные реле ПЦН, управляет световыми оповещателями и табло "ВЫХОД";
- выдачи извещения неисправность с помощью транзисторного ключа с открытым коллектором;
- управления световым оповещателями посредством транзисторных ключей;
- контроля неисправности (К3, обрыв) шлейфов внешних оповещателей;
- передачи работы прибора основам на контроле сопротевления в цепи ШС. Любое изменение величены сопротивления, вызванное механическим повреждением ШС или срабатыванием установленных в него извещателей, превыщающее заданные пределы, приводит к выходу прибора из дежурного режима. При этом начинает мигать соответствубщий индикатор ШС, внешний световой оповещатель и через заданное время включается сирена.
При срабатывании пожарной сигнализации поступает сигнал "Пожар" на пульт контроля "ВЭРС", который в свою очередь дает сигнал на срабатывание звукового оповещания. Питание извещателя дымового и передача сигнала "Пожар" осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя.
к проектируемому пульту управления подключаются оптико-электронные дымовые и максимально дифференцированные тепловые, пучные пожарные извещатели. Для организации эвакуации применяются вспомогательные световые табло.
Подключение датчиков и извещателей пожарной сигнализации выполняется к проектируемому пожарному прикмно-контрольному прибору типа ВЭРС-ПК4 на 4 контролируемых шлейфа, который устанавливается на высоте 1,8 м от уровня пола. Основное питание приборов 220В производится от проектируемого щита ВРУ, разервное питание 12В - от аккумуляторной батареи, поставляемой комплектно с прибором. Резервное питание от проектируемого аккумулятора 7А/ч обеспечивает бесперебойное электроснабжение системы в течении 24 часов в дежурном режиме, плюс не менее 3-х часов в режиме "Тревога".
В соответствии с СН РК 2.02-11-2002* во всех помещениях (кроме сантехнических узлов, тамбуров) устанавливается дымовые или тепловые извещатели. Количество дымовых и тепловых извещателей и их размещение определена согласно техническим параметрам на извещатели и нормам СП РК 2.02-104-2014. Для обнаружения пожара в защищенных помещениях устанавливаются.
- дымовые пожарные извещатели ИП212-46.
- ручные пожарные извещатели ИП 212 / 101.
Ручные извещатели устанавливаются на стене на высоте 1,5 м от пола. Извещатель пожарный ручной ИП, предназначен для ручного включения сигнала тревоги в системах пожарной и охранно-пожарной сигнализации. Извещатель используется для круглосуточной непрырывной работы с прибором приемно-контрольными типа ВЭРС-ПК4. Электрическое питание извещателя и передача извещения о пожаре осуществляется по двухпроводному шлейфу сигнализации.
Сети пожарной сигнализации выполняются кабелем КПСнг(А)-FRLS 4х0,5 мм2, прокладываемым открыто по стенам и потолку.
Согласно СН РК 2.02-11-2002* в здании предусматривается система оповещения о пожаре 1-го типа: световое оповещение и звуковое. Для светового оповещения о пожаре световые указатели "Выход" типа Призма-102. Предназначен для указания путей эвакуации при возникновении опасности. Световой указатель "Призма-102" выполнен в металлическом корпусе. Устанавливаются - на стенах на высоте не менее 2,0 м от уровня пола и не менее 150мм от потолка. Для звукового оповещения применяется извещатель Маяк-12-ЗМ, предназначенный для подачи звукового сигнала.
Шлейфы пожарной сигнализации и опуски к ручным извещателям, световым табло выполнить кабелем КПСнг(А)- FRLS расчитанного сечения 4х0,5 мм2 и проложить скрыто за подвесным потолком в горорукаве. Опуски к оборудованию выполнить открыто в кабель-канале. Межэтажные стояки выполнить в стальной трубе.
Электроснабжение устройств пожарной сигнализации, систем оповещения о пожаре осуществляется по первой категории потребителей согласно ПУЗ.
