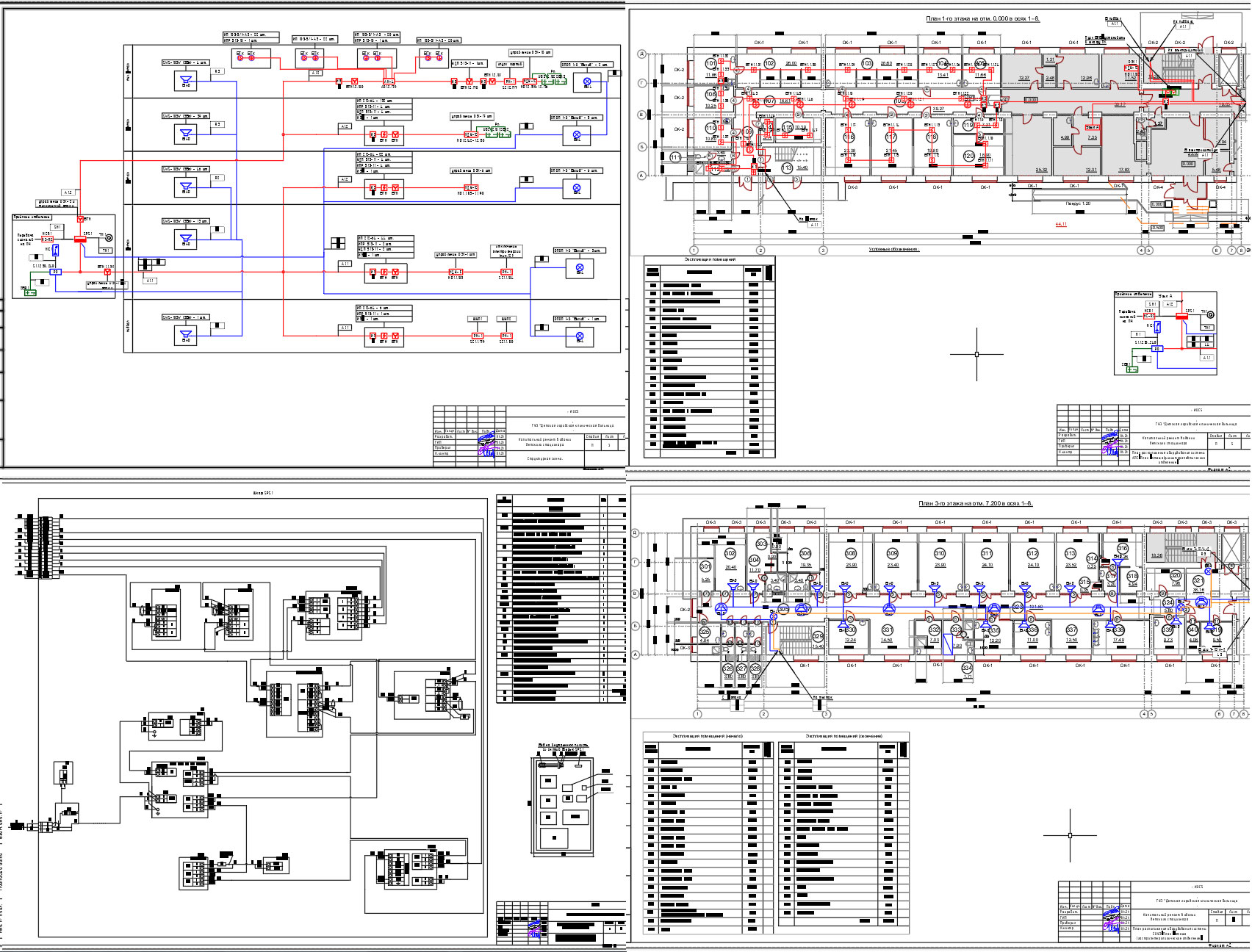

Проект системы пожарной сигнализации на оборудовании Рубеж и системы оповещения 3-го типа в Зх этажном здании поликлиники, подвал и чердак (детский стационар).
2 Основные решения, принятые в проекте
2.1.1 Установка пожарной сигнализации организована на базе приборов производства ООО «КБ Пожарной Автоматики», предназначенных для сбора, обработки, передачи, отображения и регистрации извещений о состоянии шлейфов пожарной сигнализации, управления пожарной автоматикой, инженерными системами объекта.
В состав системы входят следующие приборы управления и исполнительные блоки:
- прибор приемно-контрольный и управления охранно-пожарный «Рубеж-2ОП прот. R3»;
- блок индикации и управления «Рубеж-БИУ»;
- прибор дистанционного управления «Рубеж-ПДУ»;
- адресные дымовые оптико-электронные пожарные извещатели «ИП 212-64 прот. R3»;
- адресные ручные пожарные извещатели «ИПР 513-11 прот. R3»;
- адресные релейные модули «РМ-1 прот. R3»;
- адресные релейные модули с контролем целостности цепи «РМ-К прот. R3»;
- оповещатели световые «ОПОП 1-8»;
- устройство оконечное объектовое «УОО-ТЛ»;
- объектовая станция исп.2 РСПИ «Стрелец-Мониторинг»;
- адресные метки «АМ-1 прот. R3», «АМ-4 прот. R3»;
- изоляторы шлейфа «ИЗ-1 прот. R3»;
- модули интерфейсные «ИМ-1 прот.R3»;
- считыватель накладной «CP-Z-2L»;
- извещатель охранный точечный магнитоконтактный «ИО 102-26»;
- источники вторичного электропитания резервированные «ИВЭПР RS-R3»;
- боксы резервного питания «БР-12»;
- комплект речевого оповещения «SONAR».
2.1.2 Для обнаружения возгорания в помещениях, применены адресные дымовые оптико-электронные пожарные извещатели «ИП 212-64 прот. R3», адресные тепловые максимально-дифференциальные извещатели «ИП 101-29-PR прот. R3» включенные по логической схеме «ИЛИ». Вдоль путей эвакуации размещаются адресные ручные пожарные извещатели «ИПР 513-11 прот. R3», которые включаются в адресные шлейфы. Пожарные извещатели устанавливаются в каждом помещении (кроме помещений с мокрыми процессами (душевые, санузлы, охлаждаемые камеры, помещения мойки и т. п.), насосных водоснабжения, бойлерных и др. помещений для инженерного оборудования здания, в которых отсутствуют горючие материалы; категории В4 и Д по пожарной опасности; лестничных клеток (СП 5.13130.2009, приложение А).).
Количество пожарных извещателей выбрано с учетом требований СП 5.13130.2009.
Извещатели должны быть ориентированы таким образом, чтобы индикаторы были направлены по возможности в сторону двери, ведущей к выходу из помещения.
2.1.3 Система обеспечивает:
- круглосуточную противопожарную защиту здания;
- ведение протокола событий, фиксирующего действия дежурного.
ППКОПУ «Рубеж-2ОП прот. R3» (далее ППКОПУ) циклически опрашивает подключенные адресные пожарные извещатели, следит за их состоянием путем оценки полученного ответа.
Основную функцию - сбор информации и выдачу команд на управление эвакуацией людей из здания, осуществляет приемно-контрольный прибор «Рубеж-2ОП прот. R3». Пост охраны оснащен приемно-контрольным прибором «Рубеж-2ОП прот. R3» в комплекте с блоком индикации и управления «Рубеж-БИУ» и пультом дистанционного управления «Рубеж-ПДУ».
Применяемый на объекте ППКПУ «Рубеж-2ОП прот. R3» (далее ППКПУ) имеет в своем составе адресные линии связи, на каждую из которых может быть подключено до 250 адресных модулей и устройств. Все устройства и модули имеют свой адрес, уникальный в пределах одного ППКПУ.
Настройка логики работы системы производится в программе FireSec Администратор. Созданная конфигурация записывается в память ППКПУ. Весь объект при конфигурировании разделяется на зоны. Проектом предусматриваются пожарные зоны и охранные зоны.
Пожарная зона всегда находится под охраной, охранная зона имеет возможность как постановки под охрану, так и снятия с охраны.
ППКПУ в дежурном режиме ведет мониторинг системы. При получении от пожарного извещателя тревожного события прибор переходит в режим "Пожар 1"(сработка в зоне одного адресного пожарного извещателя); при срабатывании охранного извещателя - в режим "Тревога" с указанием на своем дисплее номера и названия конкретной зоны, в которой сработало устройство.
Блок индикации и управления «Рубеж-БИУ» предназначен для сбора информации с ППКОПУ и отображения состояния зон, групп зон, исполнительных устройств, меток адресных технологических, насосных станций, насосов, задвижек на встроенном светодиодном табло, а так же для управления охранно-пожарными зонами.
Пульт дистанционного управления «Рубеж-ПДУ» предназначен для дистанционного управления одним или группой исполнительных устройств (РМ-1 прот. R3), подключенных в АЛС одного или нескольких ППКОПУ.
