Секция ограждения с козырьковым заграждением V-образным типа "Егоза"

Секция ограждения из уголка (рамка) и труб с козырьковым заграждением V-образным с использованием барьера типа "Егоза" без стоек. Используется 4 натяжителя струны, чтобы было возможно демонтировать секцию ограждения в случае необходимости (не сматывать АСКЛ полностью). Крепление секции происходит к закладным элементам в бетонных столбах.

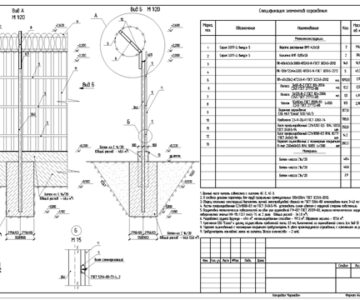

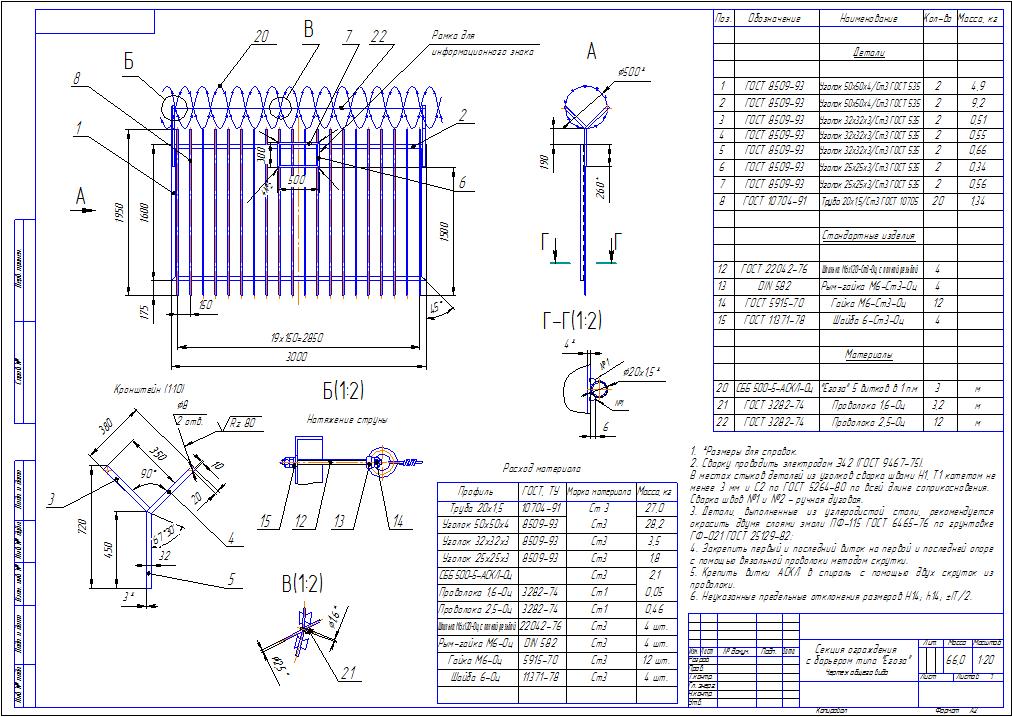

Состав: Чертеж общего вида, Спецификация, расход материала. Язык документа

Софт: КОМПАС-3D 13 SP2
