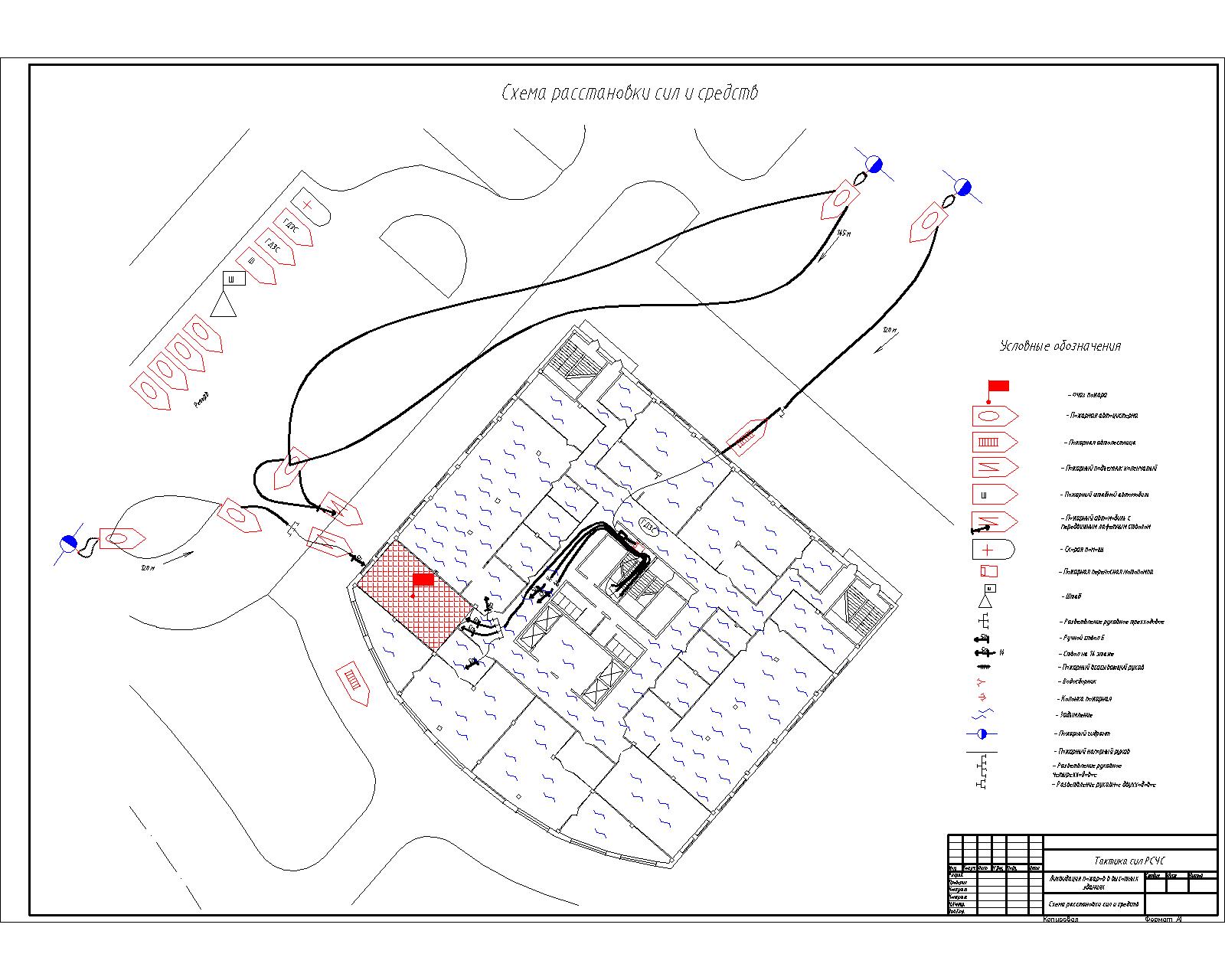

Схема расстановки сил и средств при ликвидации пожара в высотном многофункциональном здании

Тихоокеанский государственный университет
Кафедра инженерных систем и техники безопасности
Расчетно-графическая работа по дисциплине "Тактика сил РСЧС"
На тему "Ликвидация пожаров в высотных зданиях"
Хабаровск, 2014

В работе рассматривается высотное многофункциональное здание расположено в районе выезда 1-ПЧ. Ранг вызова определяется исходя из расчетов.
Тушение, и защита будет осуществляться водой. Подача огнетушащего средства может быть произведена при помощи стволов «А» и «Б», звеньями ГДЗС. Все магистральные линии будут проложены от АЦ установленных на ПГ.
Наиболее рациональными способами прокладки магистральных рукавных линий диаметром 66-77 мм являются:
прокладка снаружи здания путем подъема рукавов по маршевым лестницам (лифтам) на соответствующие этажи и спуска рукавов через оконные проемы, с балконов;
прокладка снаружи здания через оконные проемы, балконы, при помощи спасательных веревок, обычных или длиной 50-60 м;
прокладка между маршами лестничных клеток. (Прокладку магистральных рукавных линий по маршам лестничных клеток (на этажи выше 15-го) производить нерационально, так как этот способ трудоемок и для него требуется большое количество пожарных рукавов).
Для подачи воды на верхние этажи используют промежуточные емкости объемом 2-5 м3. В качестве насоса используют переносные мотопомпы. Промежуточную емкость с мотопомпой устанавливается на 13 этаже.
Для проведения эвакуации, аварийно-спасательных работ и тушения пожара в здании, участки тушения следует организовывать:
со стороны каждой лестничной клетки;
с каждой стороны периметра здания;
на крыше горящего здания;
в пристроенных и стилобатных частях здания.

Состав: Схема расстановки сил и средств Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Инженерные системы / Пожарные и охранные системы / Схема расстановки сил и средств при ликвидации пожара в высотном многофункциональном здании

Ликвидация пожара в высотном многофункциональном центре.doc
Схема расстановки сил и средств.dwg
