СОТ Спальный корпус с благоустройством территории "Орленок"

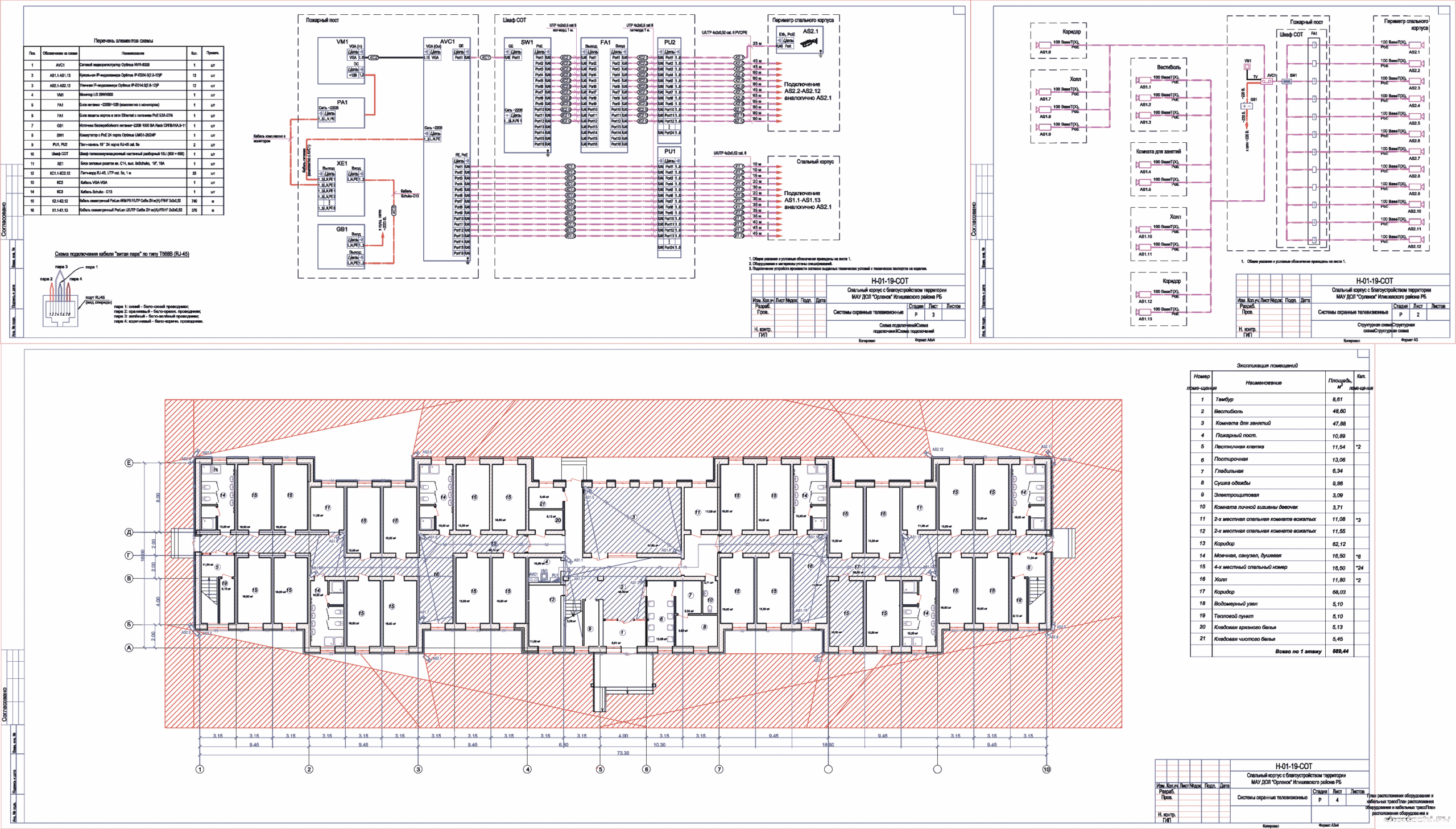

Система охранного видеонаблюдения предназначена для записи визуальной информации об обстановке в наблюдаемых зонах от видеокамер с последующим выводом ее на отдельный экран, установленный в помещении 4 пожарный пост. В качестве среды передачи видеосигнала используются проводные IP-сети. / Состав: комплект чертежей + спецификация + ведомость объемов работ.

Базовыми компонентами проектируемой системы охранного видеонаблюдения являются:
- купольные IP-видеокамеры с поддержкой технологии PoE (13 шт);
- уличные IP-видеокамеры с поддержкой технологии PoE (12 шт);
- видеорегистратор с поддержкой технологии PoE (1 шт);
- видеомонитор (1 шт);
- коммутатор (1 шт)
- источник бесперебойного питания (1 шт);
- кабельная линия передачи IP-видеосигнала.
IP-видеокамеры выбраны фирмы Optimus с учетом требуемых технических характеристик и температурного диапазона работы. Для передачи IP-видеосигнала используется кабель витая пара для прокладки в лотке и кабель-канале ParLan U/UTP ТД Тинко. Для защиты входных цепей коммутаторов от грозовых разрядов проектом предусмотрено устройство защиты портов в сети Ethernet с питанием PoE от импульсных перенапряжений фирмы МНПП "Тахион".
Наблюдаемой зоной системы охранного видеонаблюдения является периметр здания спального корпуса, коридоры, холлы, вестибюль и комната для занятий.

Состав: Состав: комплект чертежей + спецификация + ведомость объемов работ. Язык документа

Софт: AutoCAD 2019

Файлы:
Ведомость объемов работ.docx
Спецификация.doc
Орленок СОТ (Р).dwg
