Производственная база - проект наружных сетей водопровода, канализации

Новая база ПО ЗЭС в г.Бузулуке ООО Уралмонтажавтоматика

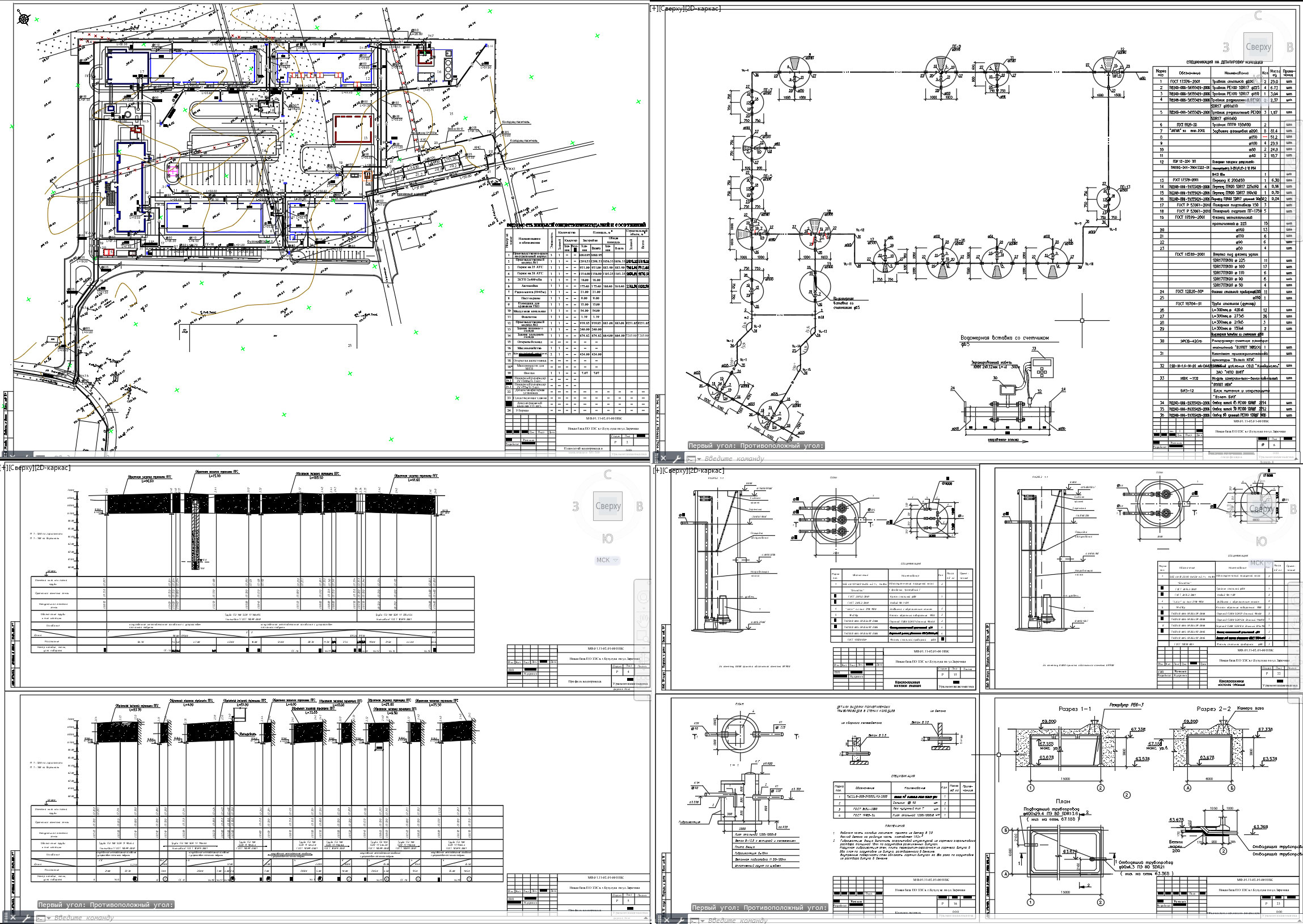

Проект наружных сетей водопровода, канализации, дождевой канализации с установкой пожарных резервуаров, очистных сооружений ливневых вод и насосных станций для перекачки стоков в квартальную сеть

Проект выполнен в соответствии с требованиями Федерального закона N123-ФЗ от 22.07.2008г
"Технический регламент о требованиях пожарной безопасности". СП 8.13130-2009 "Источники наружного противопожарного водоснабжения". СНиП 2.04.03-85* "Канализация. Наружные сети и сооружения" СНиП 2.04.02-84*"Водоснабжение. Наружные сети и сооружения". СП 40-102-2000 "Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов". Согласно ТУ 2453 от 14.12.2010г выданных МУП "Водоканализационное хозяйство" г. Бузулука.
Наружная сеть водопровода объединенная хозяйственно-питьевая и противопожарная кольцевая с двумя вводами ф225.
Водоснабжение базы ПО ЗЭС в г.Бузулуке осуществляется от кольцевой сети водопровода ф225мм.
Расход на наружное пожаротушение составляет 25л/с .
Наружное пожаротушение осуществляется от пяти пожарных гидрантов и пожарных резервуаров. Предусмотрено четыре резервуара. Объем резервуаров составляет два по 100м3 и два по 75м3. Забор воды из резервуаров осуществляется пожарными машинами из приемного колодца.
Заполнение резервуаров осуществляется по пожарным рукавам из колодца с пожарным гидрантом (ПГ-13).
Обвязка резервуаров производится полиэтиленовыми трубами ПЭ 100 SDR17 ГОСТ 18599-2001
Водопровод прокладывается из полиэтиленовых труб ПЭ 100 SDR17
ГОСТ 18599-2001.
Для учета расхода холодной воды на вводе (колодец N 19) установлен электромагнитный расходомер ф65 ЭРСВ 420Л "Взлет", в обвязке водомерного узла установлен датчик давления СДВ-И-1,6-М-4-20мА-DA422-0605-3 ЗАО «НПК ВИП». Для обработки данных с узла учета предусмотрен, измерительно-вычислительный комплекс ИВК 102 «Взлет».
Пожарный расход проходит по обводной линии через пожарное запорное устройство ПЗУ 12-200 ЭП нж с электроприводом Э-250/0,25-2. Сигнал на открытие запорного устройства подается от кнопок установленных у указателей пожарного гидранта, а так же от кнопок у пожарных кранов на внутренней сети водопровода зданий.
Отвод сточных вод осуществляется самотеком в сеть канализации. В точке подключения к сети канализации ф300 предусмотрена модульная канализационная насосная станция с тремя погружными дренажными насосами SEG 40.12.1.502. "Grundfos" (2 рабочих 1 резервный) производительностью 8м3 напором 10м.в.ст. каждый.
Отвод стоков от КНС осуществляется через колодец гаситель. Самотечная канализация запроектирована из полиэтиленовых труб ПЭ 80 SDR21 "техническая" ГОСТ 18599-2001.
Канализационные колодцы выполнены из сборных железобетонных элементов по Т.П. 902-09-22-84.
Для сбора дождевых вод с территории базы предусмотрено устройство дождеприемных колодцев и водоприемных труб.
Расход дождевых вод с кровель и твердых покрытий составляет 281л/с.
Максимальный объем сточных вод от расчетного дождя продолжительностью 20 мин. составляет 337м3.
Для очистки дождевых вод от взвешенных частиц и нефтепродуктов, предусмотрены локальные очистные сооружения Векса 10-М производительностью 10л/с. В качестве регулирующего резервуара принят резервуар объемом V=300м3 из сборных железобетонных элементов по Т.П. 902- . Для забора дождевых вод из резервуара и подачи их на очистные сооружения предусмотрена модульная канализационная насосная станция с двумя погружными дренажными насосами SEG 40.12.3.50В. "Grundfos" (2 рабочих), производительностью 15м3 напором 10м.в.ст. каждый.
Выпуск дождевых вод после очистки, осуществляется в систему городской общесплавной канализации.
К монтажу приняты трубы из полиэтилена с двухслойной профилированной стенкой Корсис SN4 ТУ 2248-001-73011750-2005. Колодцы из сборных железобетонных элементов, люки чугунные.
Укладка труб из полиэтилена осуществляется на грунтовое основание с подготовкой из песчаного грунта толщиной 10см. При обратной засыпке полиэтиленовых труб выполнить подбивку пазух и предусмотреть защитный слой над верхом трубы толщиной 30см из мягкого местного грунта, не содержащего твердых включений.
При прокладке трубопроводов под проектируемыми дорогами предусматривается обратная засыпка траншеи песчано-гравийной смесью с послойным уплотнением Kcom> 0.95 до нижнего слоя щебеночного основания.
Монтаж и укладку труб вести согласно СНиП 3.05.04-85* "Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов", СП 40-102-2000 "Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов"
