1. Общие положения
Настоящая рабочая документация Выполнена на основании архитектурно строительных чертежей и Технического задания .
Объектом строительства является супермаркет "Перекресток", расположенный по адресу: г. Ярославль, Калинина, 31
Торговый объект формата «Супермаркет» предназначен для торговли продуктами питания и товарами народного потребления по методу «самообслуживание».
2. Основные технические решения Охранной сигнализации
Система охранной сигнализации (ОС) предназначена для обеспечения заданного режима охраны объекта .
Система охранной сигнализации обеспечивает :
- формирование рубежей защиты периметра и внутренних зон объекта ;
- фиксацию факта и времени несанкционированного нарушения рубежей охранной сигнализации в реальном времени ;
- контроль состояния внутренних объемов помещений , подлежащих сдаче под охрану в нерабочее время;
- формирование запросов на получение информации , получение и анализ информации от устройств ОС, формирование и отображение тревожных сообщений ;
- защиту от несанкционированного доступа к техническим и аппаратно -программным средствам ОС;
- автоматический и автоматизированный контроль работоспособности устройств , входящих в состав системы , отображение результатов контроля ;
- передачу сигналов о техническом состоянии средств обнаружения системы на пункт управления;
- регистрации и архивирования Зействий оператора ;
Системой охранной сигнализации контролируются следующие зоны :
- Периметр здания;
- Периметр торгового зала
- Помещение главной кассы;
- Кнопка тревожной сигнализации в помещении главной кассы ;
- Склад алкоголя;
- Главный вход в торговый зал;
- Дебаркадер;
- Кассы
- Режим работы оборудования системы охранной сигнализации - круглосуточный.
- Охранная сигнализация выполнена на базе оборуЗования фирмы НВП «Болид».

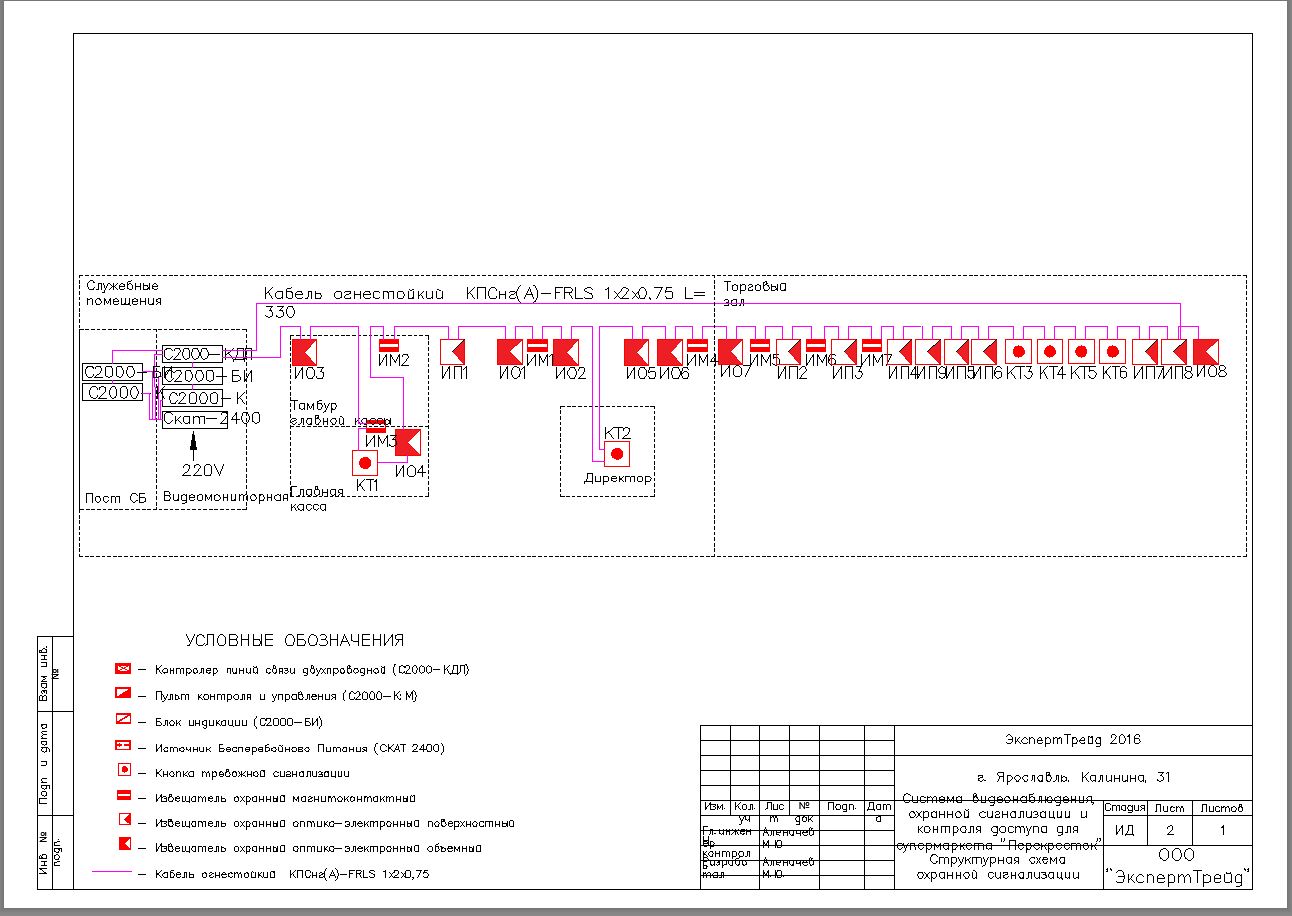

В пом. "Пост СБ" на высоте 1,5м. от уровня пола установлен пульт контроля и управления С2000М, контроллер Двухпроводной линии связи С 2000-КДЛ, блок индикации С2000-БИ, источник бесперебойного питания СКАТ -2400 расположен в помещении видеомониторной.
Охранные извещатели установлены в потолке и стенах , в местах определенных техническим заданием .
При построении системы Охранной сигнализации используются следующие типы кабелей :
Для передачи сигнала интерфейса В5485 и питания извещателей С 2000-ШИК(ИК)
используется кабель КПСнг (А)-FRLS 1х2х0,75.
3. Основные технические решения системы видеонаблюдения
Система телевизионного наблюдения (СТН) предназначена для прямого визуального наблюдения за обстановкой, складывающейся на территории объекта наблюдения .
Система обеспечивает :
- просмотр (мониторинг) в реальном времени (25к/с) с разрешением 704х576 по каждому каналу;
- запись (архивацию) с разрешением не менее 704х576 при скорости записи не менее 6 кадров в секунду по каждому каналу ;
- просмотр архива ;
- сохранение видеофрагмента на внешний носитель (USB flash memory) в формате, позволяющем его просмотр на компьютере стандартными средствами MS Windows;
-удаленный просмотр и доступ к архиву места для просмотра с удаленного рабочего любого изображения от любого цифрового устройства записи ;
- регулировку качества (разрешения и степень компрессии ) и настройку (яркость, контрастность, насыщенность) изображения по каждому каналу ;
Система СТН строится на базе цифрового видеорегистратора LTV-DVR-1662-HV и аналоговых телекамер фирмы LTV-CCH-B7001-V2.8-12 в купольном исполнении с переменным фокусным расстоянием f=2.8-12.0мм и LTV-CDH-621LH-V2.8-12 в уличном исполнении с переменным фокусным расстоянием f=2.8-12.0мм
При построении системы видеонаблюдения используются следующие типы кабелей :
- Для переЗачи видеосигнала - коаксиальный кабель RG-6;
- Для подключения питания камер кабель ШВВП 2х0,75 (Питание каждой камеры осуществляется отдельным кабелем от ИБП SKAT-V.32 Rасk).
Прокладка кабельных трасс выполнена в проволочных лотках и ПВХ трубах. Силовые и слаботочные лотки находятся на расстоянии не менее 50см друг от друга, места установки лотков согласованы на этапе монтажа . От лотка до места установки камеры кабель проложен в гофрфрированной трубе 320мм.
В пом. "Пост СБ" оборудован пост наблюдения.
В пом. "Видеомониторная" оборудована серверная видеонаблюдения . Видеорегистраторы и источники бесперебойного питания устанавливаются в стойку 45"
4. Основные технические решения системы контроля доступа
Система контроля доступа предназначена Зля круглосуточного доступа в служебные помещения по коду, набираемому на кодовой панели, санкционированному доступу в помещение главной кассы по электронному идентификатору и разблокировку электромагнитных замков при срабатывании пожарной сигнализации .
СКД оборудуются следующие помещения :
- главная касса;
- комната досмотра ;
- служебный вход;
- вход для экспедиторов ;
-двери из служебных помещений в торговый зал (2 шт.);
-эвакуационные выходы (2 шт.).
Блоки питания устанавливаются в помещении "Видеомониторная". На каждую точку прохода устанавливается отдельный блок питания ББП -30.
Питание контроллеров замков каждой отдельной двери производится от отдельного блока питания ББП-30 кабелем Кабель огнестойкий КПСнг(А)-FRLS 1х2х0,75.
