Системы теплогазоснабжения и вентиляции (жилой многоквартирный дом 15 этажей)

0
0
21
1
0

Федеральное государственное бюджетное образовательное учреждение высшего образования "Национальный Исследовательский Московский Государственный Строительный Университет"
Институт инженерно-экологического строительства и механизации
Кафедра Теплогазоснабжения и вентиляции
Дисциплина Основы ТГВ
Тема Системы ТГВ
2024

Исходные данные
Жилой многоквартирный дом
Количества этажей: 15
Высота типового этажа: h = 2,9 м
Подвал и чердак неотапливаемые
Отапливаемый объем: 𝑉от = 20104.416 м3
(при условии, что высота последнего
этажа от уровня пола до потолка 2,6 м (что на 0,3 меньше (толщина перекрытия), чем высота типового этажа от уровня пола до уровня пола вышележащего этажа)
Район строительства: г. Брянск

ОГЛАВЛЕНИЕ

Оглавление 2
Описание объекта 3
Параметры климата 3
Расчет тепловых нагрузок 4
Определение тепловой мощности на систему отопления 4
Определение тепловой мощности на работу системы механической вентиляции 26
Проектирование поквартирной системы отопления 31
Техническое решение 31
Размещение и выбор отопительных приборов 31
Выбор поэтажного коллектора и диаметра труб 34
Аэродинамический расчёт воздуховодов и конструирование системы механической вентиляции 36
Техническое решение 36
Аэродинамический расчёт 36
Подбор вентиляционного оборудования 41
Вытяжная установка В1 41
Подбор воздухоприемного блока 42
Подбор блока фильтров 42
Выбор вентилятора и типа электродвигателя 43
Расчет тепловой мощности модульной котельной 44
Техническое решение 44
Определение тепловой мощности модульной котельной 44
Размещение модульной котельной 47
Расчет тепловой сети квартала 48
Техническое решение 48
Определение диаметра труб тепловой сети 48
Расчет потребности в газе и выбор газораспределительного пункта 51
Техническое решение 51
Расчет блочного ГРП 51
Библиографический список 52



Автор
user-0831921
Дата
12.10.2024
Язык
Русский
Состав

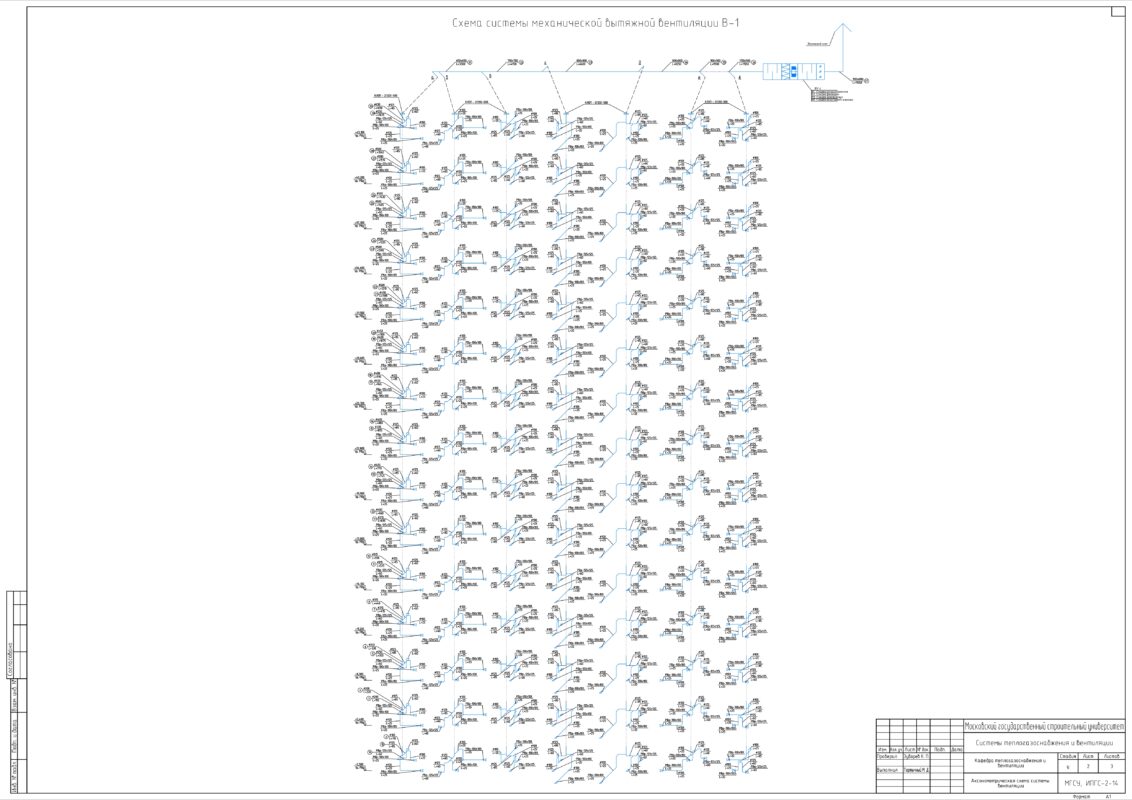

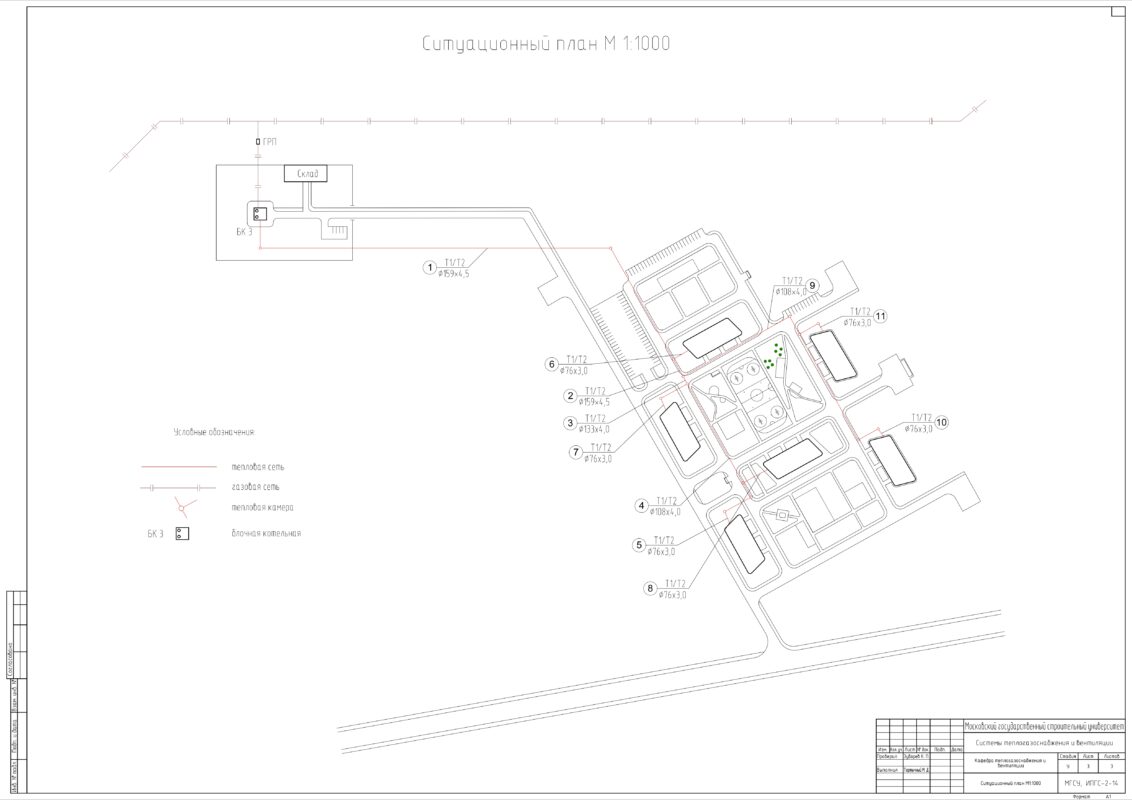

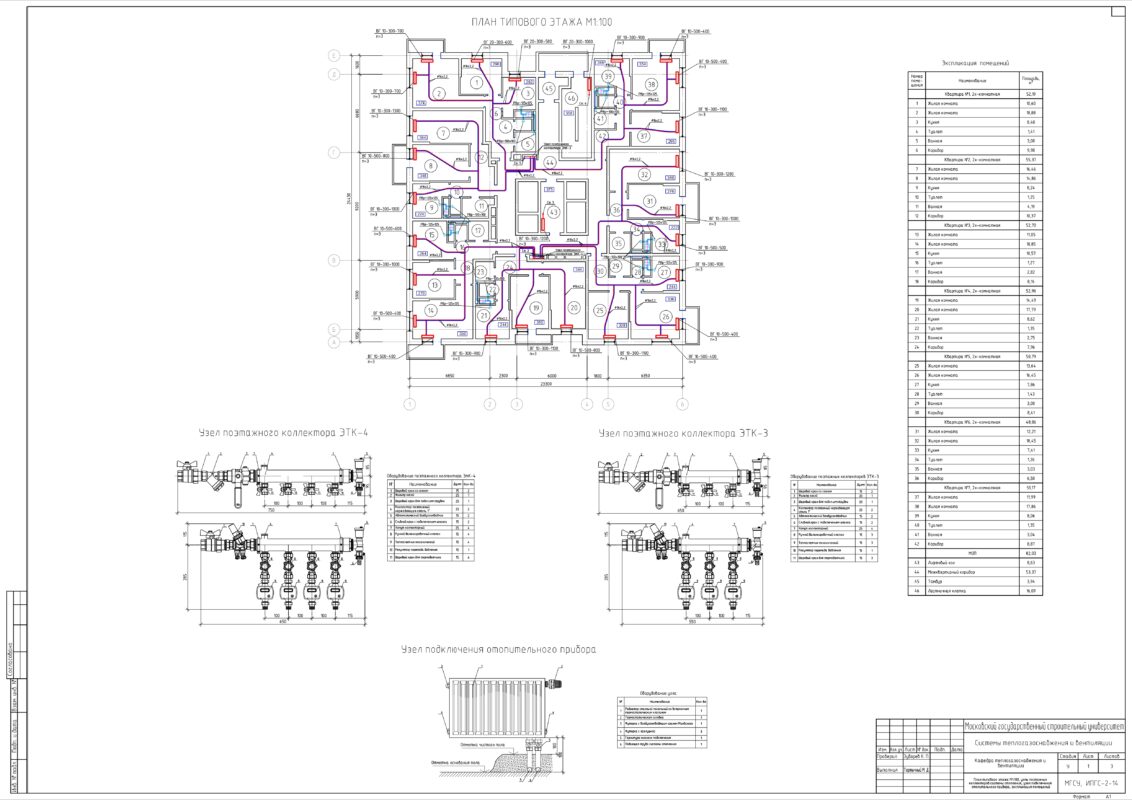

Перечень графического и иного материала: План типового этажа М1:100 Узел поэтажного коллектора ЭТК-4 Узел поэтажного коллектора ЭТК-3 Узел подключения отопительного прибора Экспликация помещений Схемы системы механической вытяжной вентиляции В-1 Ситуационный план М1:1000 ПЗ
