Соединение вращающееся

0
0
71
1
0

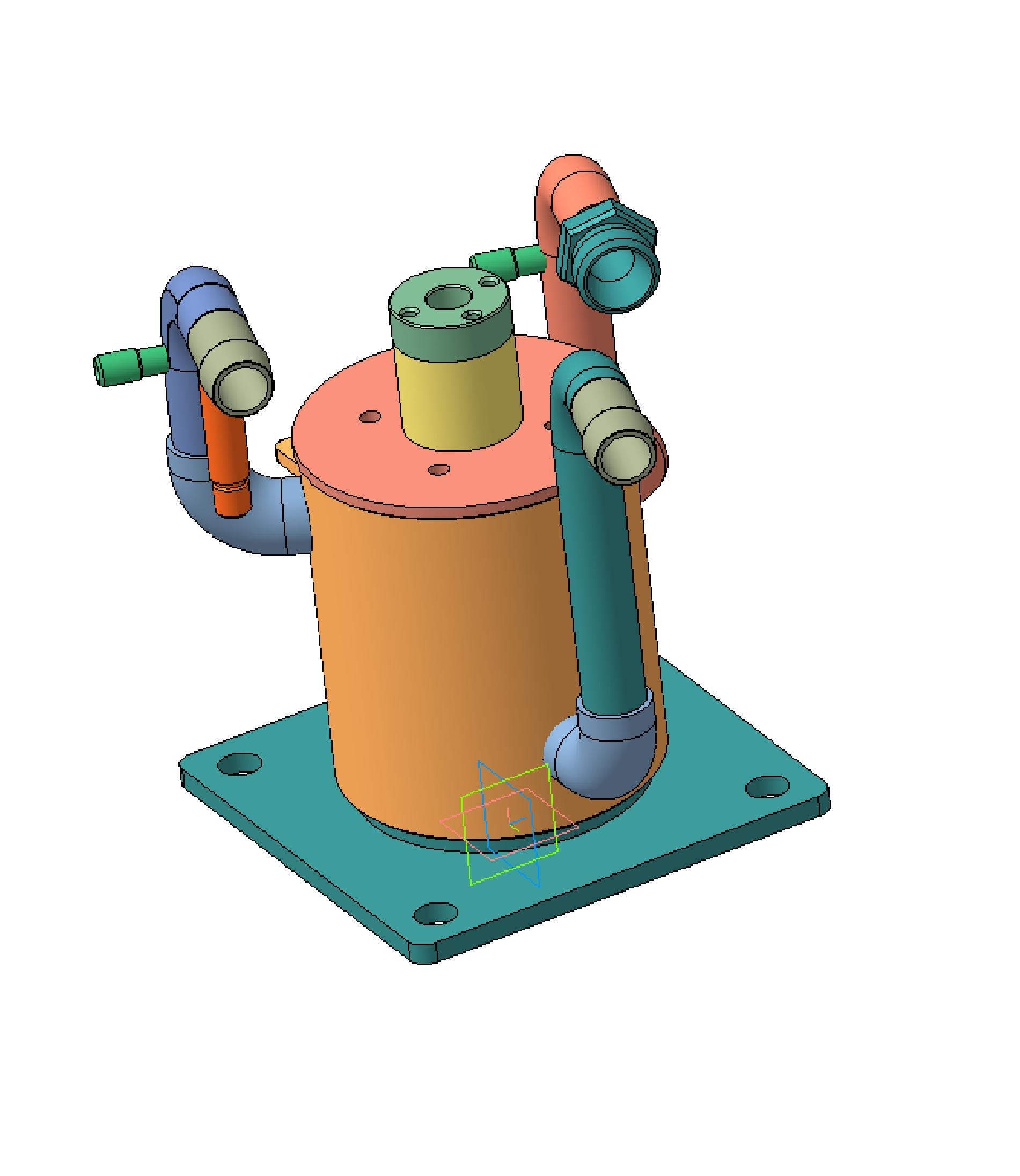

Вращающееся соединение служит для передачи рабочей жидкости от насосов, установленных на неповоротной части крана, к гидроаппаратуре, установленной на поворотной части крана, и обратно. Корпус вращающегося соединения неподвижно закреплен на неповоротной части болтами, а вращающаяся обойма соединена с поворотной часть крана при помощи поводка к устройству.



Автор
Андрей
Дата
08.09.2020
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 17 Как открыть?
Содержимое архива
  • 3D_КС-45722.83.300 Соединение вращающееся
    • КС-45722.83.350 Корпус в сборе
      • КС-45722.83.350 СБ - Корпус в сборе.a3d
    • КС-3577.83.370 Цилиндр в сборе
      • КС-3577.83.375 - Угольник.m3d
      • КС-3577.83.373 - Ухо.m3d
      • КС-3577.83.370 СБ - Цилиндр в сборе.a3d
      • КС-3577.83.376У - Отвод.m3d
      • КС-3577.83.371 - Цилиндр.m3d
    • КС-45722.83.310 Шайба в сборе
      • КС-45722.83.315 Втулка.m3d
      • КС-45722.83.311 Шайба.m3d
      • КС-45722.83.314 Фланец.m3d
      • КС-45722.83.312 Гайка.m3d
      • КС-45722.83.310У СБ Шайба в сборе.a3d
    • КС-3577.83.320 Корпус в сборе
      • КС-3577.83.322 - Фланец.m3d
      • КС-3577.83.320 СБ - Корпус.a3d
      • КС-3577.83.321 - Корпус.m3d
    • КС-45722.83.300 СБ - Соединение вращающееся.a3d
    • КС-45722.83.320 Обойма в сборе
      • КС-45722.83.330 Угольник
        • КС-3577.83.350-01У Ниппель.m3d
        • КС-45722.83.330 СБ Угольник.a3d
        • КС-3577.83.353-05У СБ - Угольник.a3d
        • КС-45722.83.331 Угольник.m3d
      • КС-3577.83.351-05У - Угольник.m3d
      • КС-3577.83.361У - Штуцер.m3d
      • КС-3577.83.061 - Штуцер.m3d
      • КС-45722.83.322 - Угольник.m3d
      • КС-45722.83.320 СБ - Обойма в сборе.a3d
      • КС-45722.83.321 - Штуцер.m3d
