Станция очистки сточных вод 2700 м3/сут

Комплекс очистки сточных вод. Технология производства
Канализационные очистные сооружения производительностью 2700м3/сут
Комплекс очистки сточных вод работает следующим образом. Сточная вода поступает в гаситель напора, где происходит снижение и выравнивание скорости потока и первичное осаждение крупных взвешенных частиц, далее вода поступает в первичный отстойник и тонкослойный отстойник для глубокого осветления воды. После тонкослойного отстойника вода через верх перегородки поступает в анаэробный реактор, в котором происходит деструкция трудно окисляемой органики на бионосителе. Затем вода переходит из одной камеры в другую через чередующиеся перегородки с верхним и нижнем переливом и поступает в аэробную камеру с бионосителем, куда через систему воздухоподводящих труб и аэраторов подается сжатый воздух для дальнейшего окисления органики и насыщения воды кислородом, необходимый для жизнеобеспечения микроорганизмов и удаления газообразных продуктов распада. Для поднятия избыточног ила предусмотрена система эрлифта с подачей сжатого воздуха в блок доочистки и последующим удалением избыточного ила на иловую площадку по самотечному трубопроводу.
Основной модуль комплекса очистки сточных вод, состоит из напорного трубопровода ввода сточной воды, камеры гашения напора, корпуса, включающего поперечные перегородки делящие устройство на камеры первичного отстаивания, тонкослойный отстойник, анаэробный реактор, аэробный реактор с размещенными в них бионосителями, блок доочистки, системы труб для подвода сжатого воздуха, воздушных компрессоров.
Комплекс очистки сточных вод утеплен теплоизоляционными плитами и позволяет поддерживать температуру воды не ниже температуры поступления на установку.

Состав: Рабочий проект Язык документа

Софт: AutoCAD 7

Файлы:

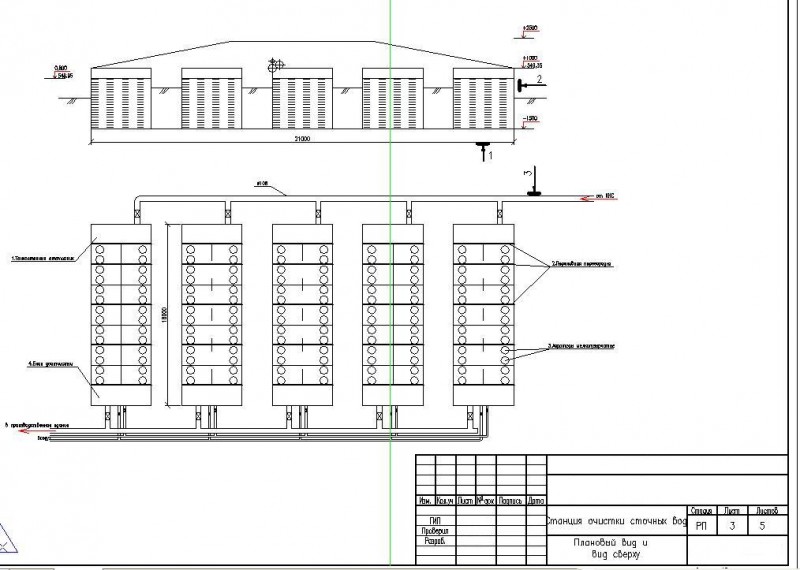

Аэротенки_3.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: kkulak
Дата: 2011-04-22
Просмотры: 2397
