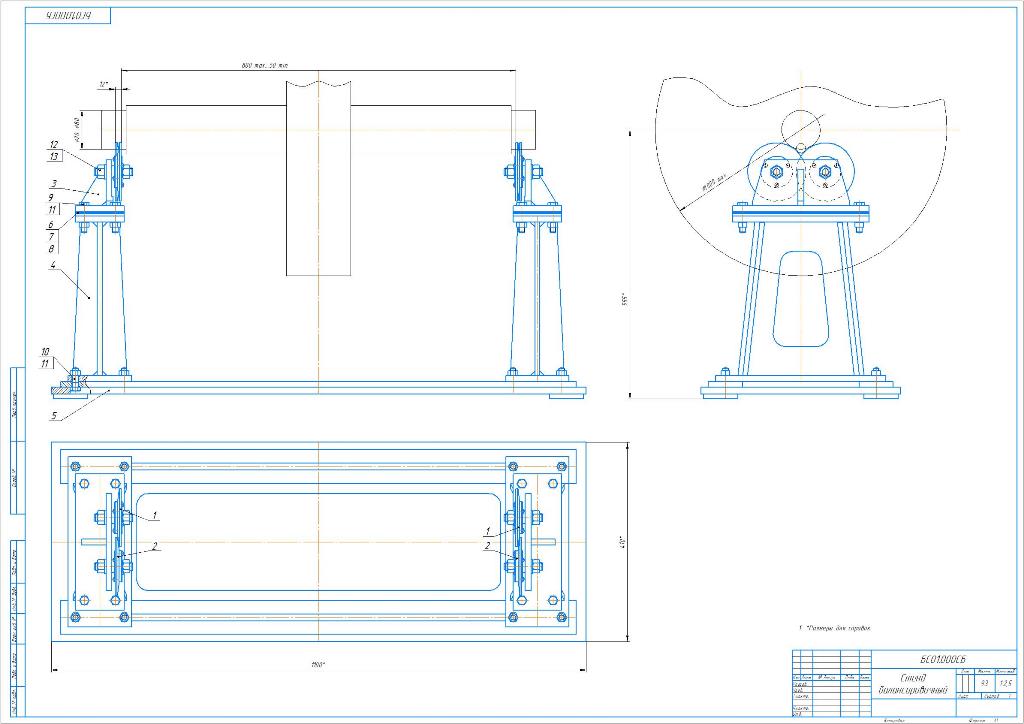

Сборочный чертеж, с деталировкой, стенда для статической балансировки роторов вентиляторов, дымососов и др. с диаметром рабочего колеса до 1000мм. и расстоянием между шейками подшипников до 800 мм.
- Главная -
- Чертежи -
- Инженерные системы -
- Стенд балансировочный
Стенд балансировочный
0
10
1192
11
0
80
Автор
Алексей
Богданов
Дата
10.12.2020
Язык
Русский
Состав
Сборочный чертеж (000Сб Балансировочный стенд), Спецификация(000 Балансировочный стенд); Сборочный чертеж (010 CБ Ролик в сборе), Спецификация (010 Ролик в сборе); Сборочный чертеж (011 СБ Опора), Спецификация (011 Опора); Сборочный чертеж (012 СБ Стойка), Спецификация (012 Стойка); Сборочный чертеж (013 СБ Рама), Спецификация (013 Рама). Деталировка: 101 валик, 102 ролик, 103 кольцо, 104 кольцо, 105 плита, 106 основание, 107 ребро, 108 плита, 109 ребро, 110 ребро, 111 основание рамы, 112 планка, 113 пята, 114 прокладка
Софт
КОМПАС-3D 13
Как открыть?
Содержимое архива
-
101Валик.cdw
-
013СБРама.cdw
-
109ребро.cdw
-
105плита.cdw
-
103кольцо.cdw
-
000СбБалансСтенд.cdw
-
012Стойка.spw
-
000Стенд.spw
-
111ОсновРамы.cdw
-
012СБстойка.cdw
-
010РоликВсборе.spw
-
112Планка.cdw
-
010CБРоликВсборе.cdw
-
107ребро.cdw
-
013Рама.spw
-
113Пята.cdw
-
011сбОпора.spw
-
106основание.cdw
-
102ролик.cdw
-
114Прокладка.cdw
-
011СБопора.cdw
-
104кольцопод.cdw
-
110ребро.cdw
-
108плита.cdw
