Теплогазоснабжение и вентиляция детсад-ясли на 50 мест

Кафедра теплогазоснабжения и вентиляции
Расчетно-графическая работа
«Теплогазоснабжение и вентиляция гражданского здания»
YYUFCE 2010

Задание на проектирование
По заданию приняты следующие данные:
Административное здание – детсад-ясли на 50 мест.
1. Район строительства – г. Владимир
2. Источник теплоснабжения – районная котельная
3. Система отопления – двухтрубная с верхней разводкой
4. Конструкция наружной стены – кирпич трепельный на цементно-песчаном растворе, ρ = 1200 кг/м3
5. Материал тепловой изоляции вермикулит вспученный, ρ = 200 кг/м3
6. Конструкция покрытия (перекрытия) – чердачное
7. Теплоноситель — перегретая вода с параметрами в подающем теплопроводе , в обратном

Введение………………………………………………….………..………....…...3
Задание на проектирование………………………………………….……….…..3
1. Теплотехнический расчет ограждений..……………………............................4
1.1 Определение термического сопротивления наружной стены здания..........4
1.2 Определение толщины теплоизоляции наружной стены..............................5
1.3 Определение термического сопротивления окон, дверей, пола...................5
1.4 Определение термического сопротивления чердачного перекрытия...........7
2 Расчет теплопотерь здания..................................................................................8
2.1 Определение теплопотерь через ограждающие конструкции……………..8
2.2 Затраты теплоты для нагревания инфильтрующегося воздуха…………...11
2.3 Тепловой баланс помещений и теплозатраты на отопление здания...........12
3. Расчет нагревательных приборов.....................................................................13
4 Гидравлический расчет системы отопления....................................................16
6. Подбор элеватора...............................................................................................17
7. Расчет вентиляции.............................................................................................18
Список используемой литературы……………..................................................20

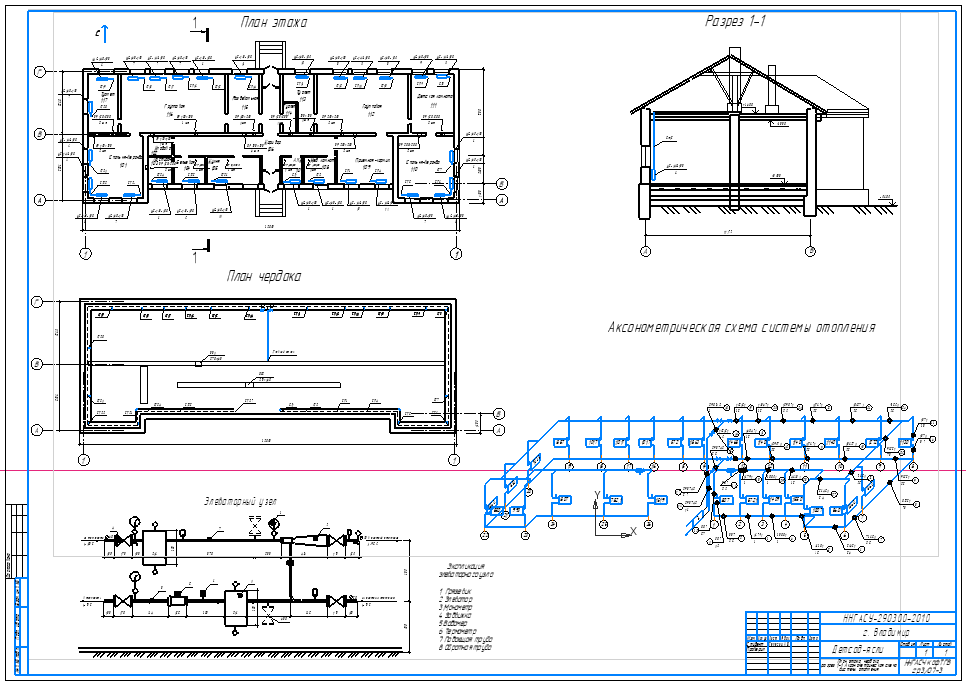

Состав: План этажа, чердака, разрез 1-1, Аксонометрическая схема системы отопления, ПЗ Язык документа
