Паровой калорифер

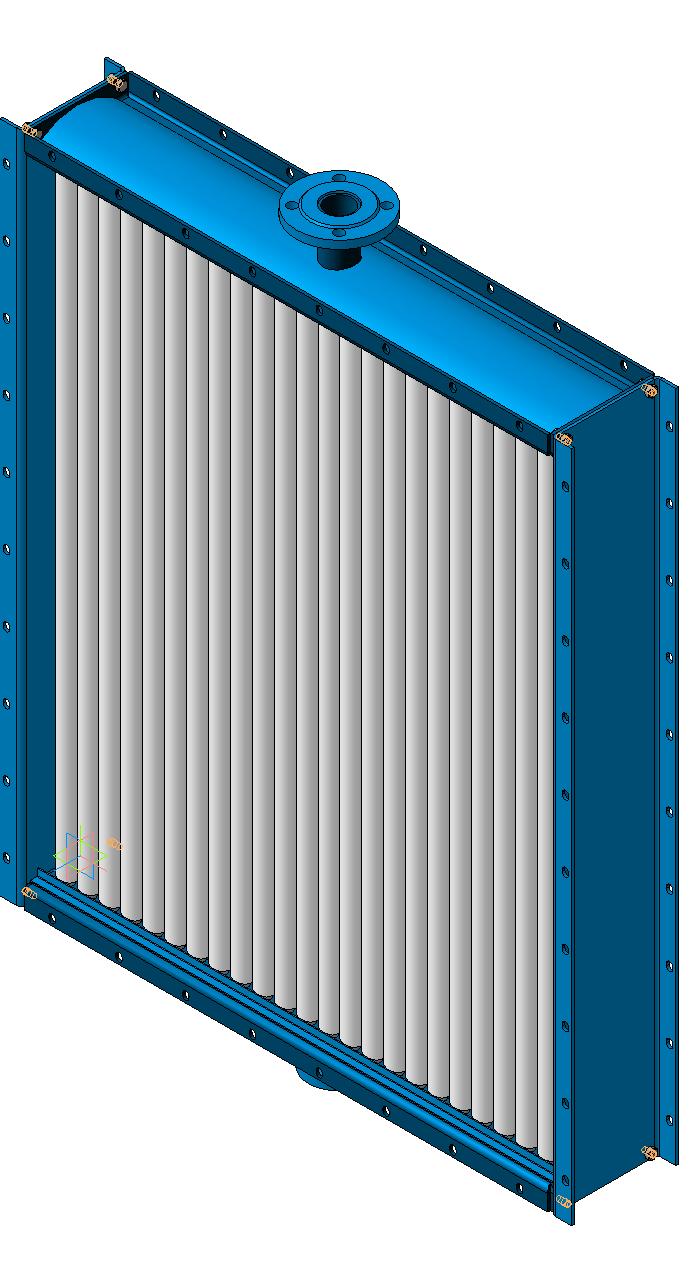

Паровой калорифер.
Высота по воздушному пространству: 1180 мм
Длина по воздушному пространству: 990 мм
Ширина: 200 мм.

Состав: 3D сборка

Софт: КОМПАС-3D 15 SP1

Файлы:

Фланец_1-25-16_12820.m3d

Стенка_1.m3d

Решётка_трубная_1.m3d

Эскиз.cdw

Боковина_1.m3d

Болт_М10х20_7805.m3d

Труба_оребрённая_1.m3d


Уголок_2.m3d

Патрубок_1.m3d

Блок_трубный.a3d

Уголок_1.m3d

Теплообменник.a3d

Патрубок_2.m3d

Фланец_1-50-10_12820.m3d

Камера_нижняя_1.m3d

Камера_верхняя_1.m3d

Боковина.a3d

Гайка_М10_5915.m3d

Корпус.a3d
