Пропарочная камера ямного типа

СФ ВолгГТУ
ТД и ТЭ
Пропарочная камера ямного типа
Михайловка, 2018

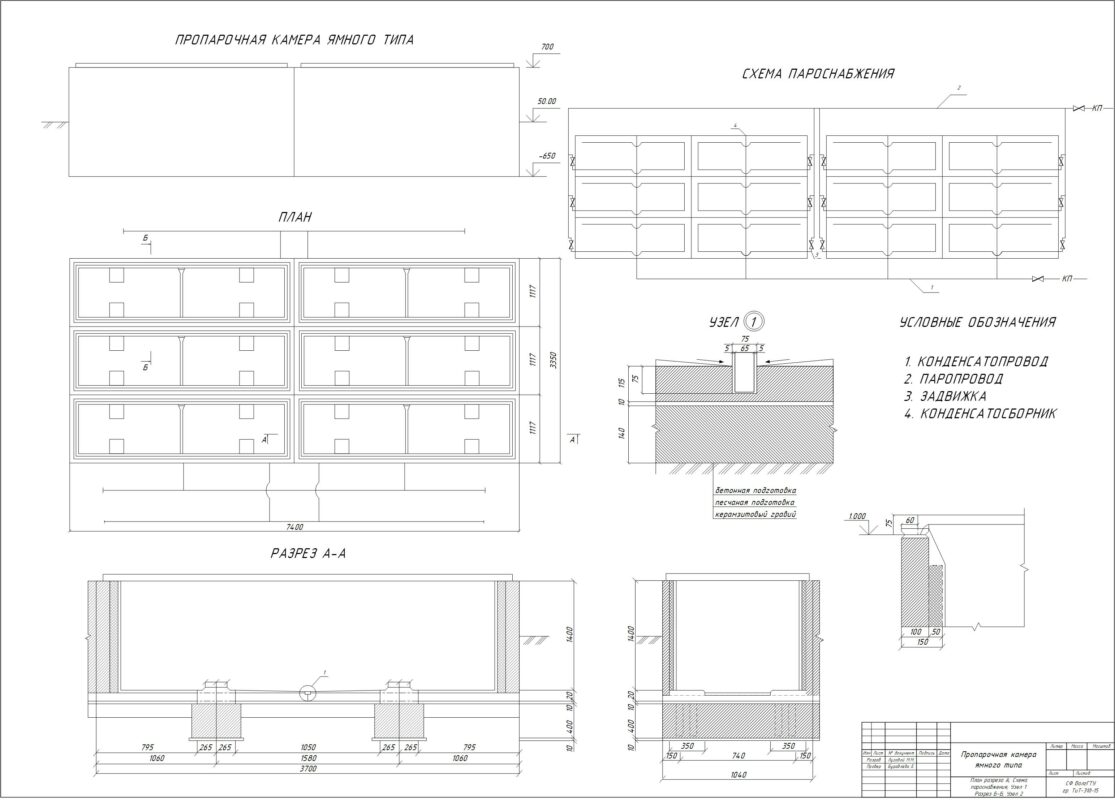

В данной графической работе рассмотрены пропарочная камера ямного типа, её план и схема пароснабжения.

Состав: План разреза А; Схема пароснабжения; Узел 1 Разрез Б-Б; Узел 2 Язык документа
