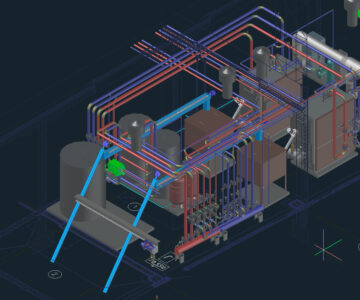

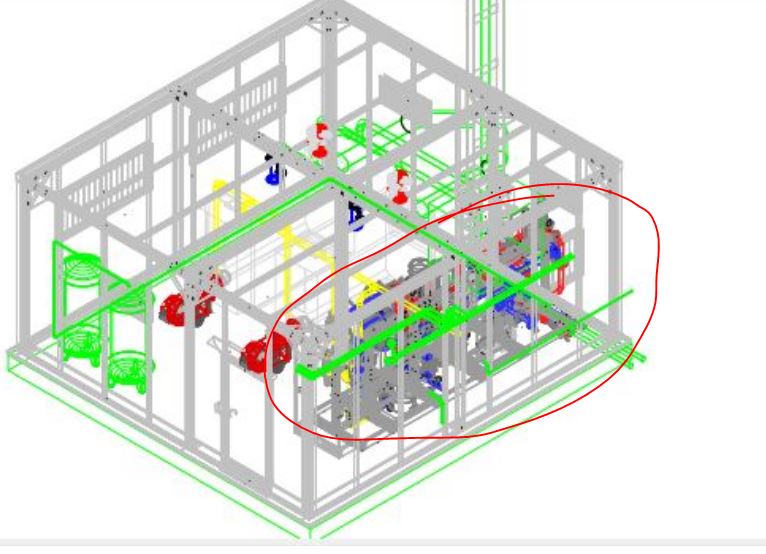

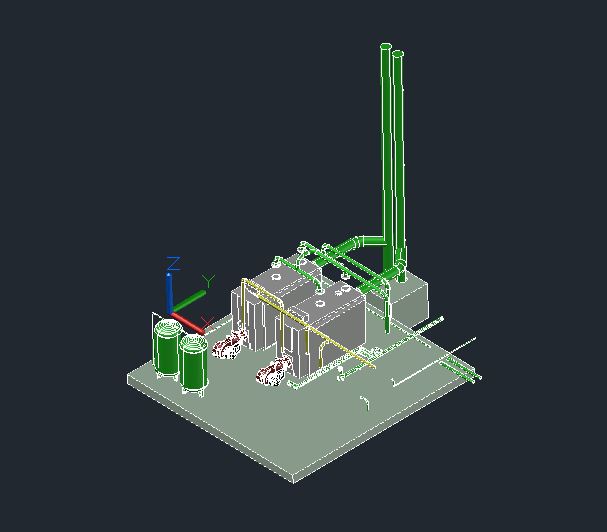

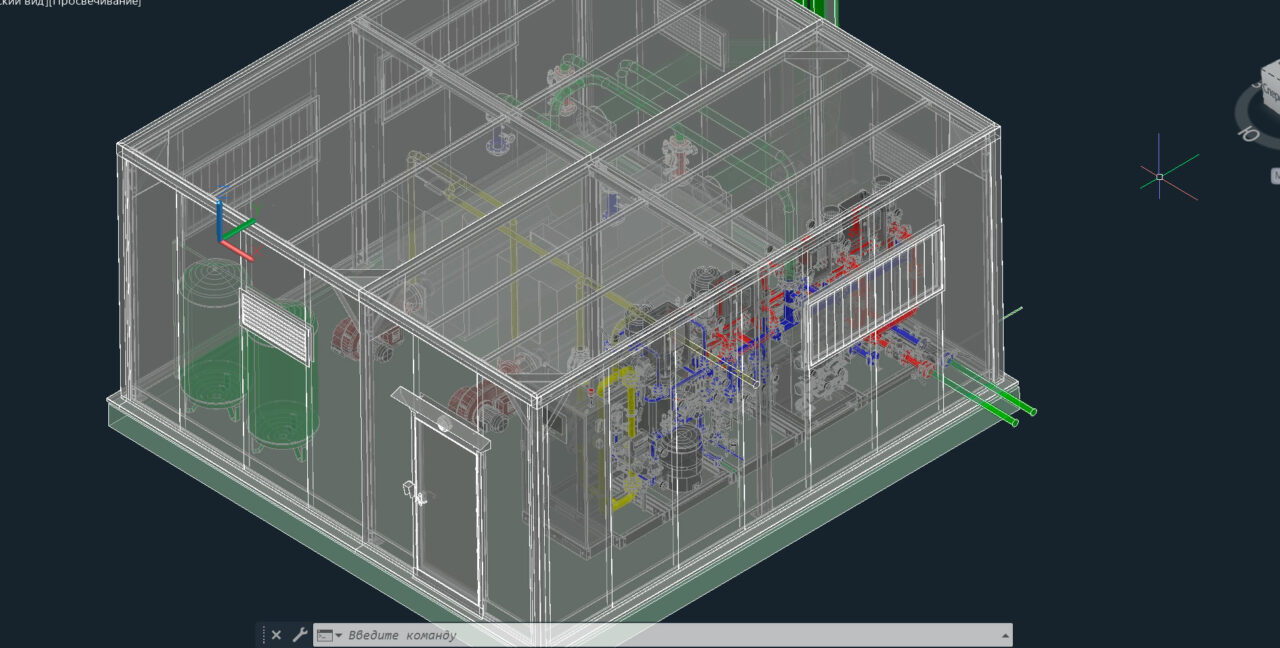

3D модель котельной

Котельная на базе Системы котельного оборудования РАЦИОНАЛ RAZ-2-180, исполнение 1L номинальной мощностью 0,2- 6 МВт. Независимая схема теплоснабжения.
В составе Системы:
R-1 Online шкаф электроснабжения, диспетчеризации
R-2 Узел Вводного газового оборудования
R-3 Узел Химводоподготовки
R-4 Узел оборудования ГВС
R-5 Узел подключения котлов
R-6 Узел жидкотопливного оборудования
R-7 Узел теплообменного оборудования
R-8 Узел оборудования сетевого контура.
дополнительное оборудование:

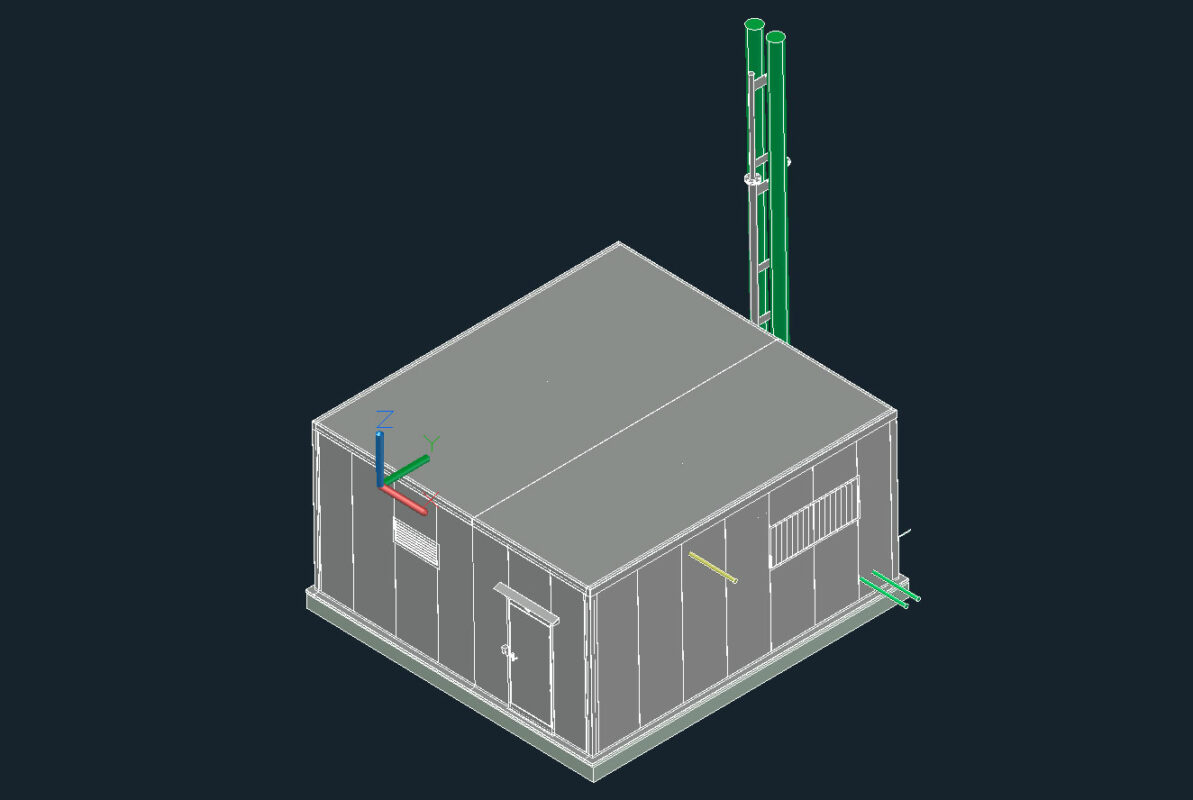

R-9 Узел модульного здания

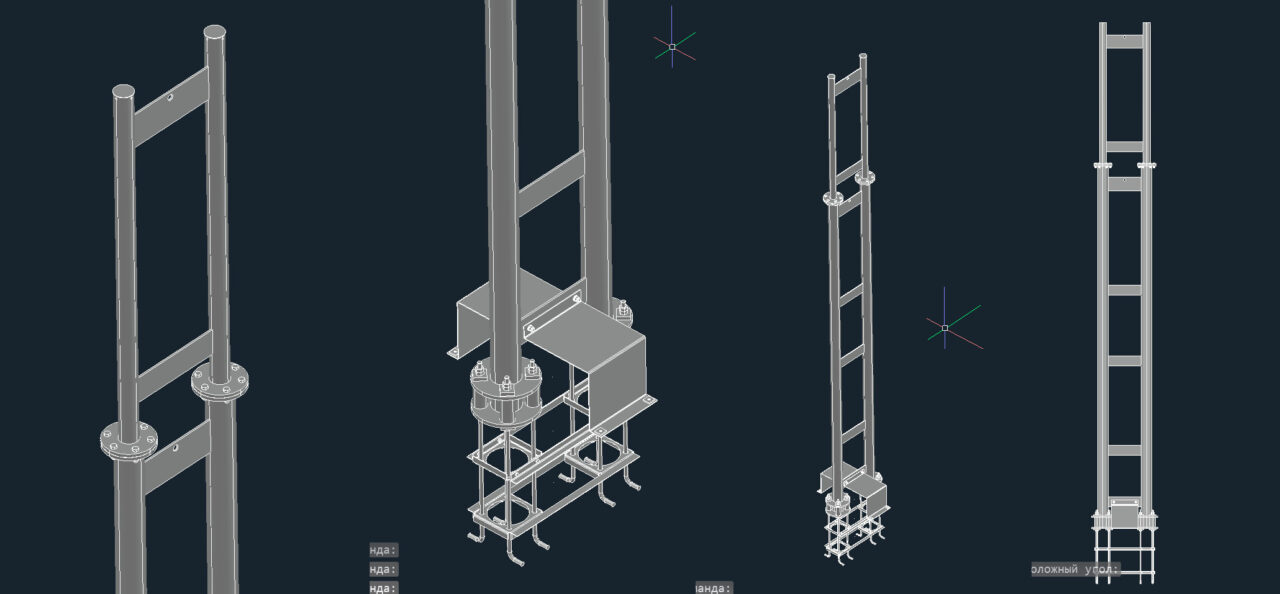

R-11 металлоконструкция дымовой трубы до 16м.

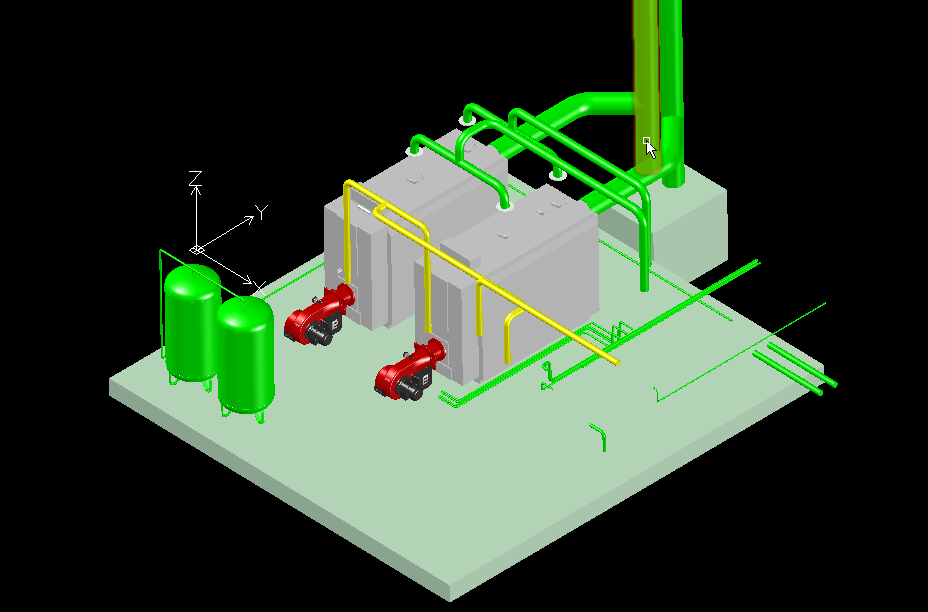

Котлы любые, горелки Weishaupt.

Состав: 3D модель Язык документа

Софт: DraftSight 2017

Сайт: www

Просмотр файлов

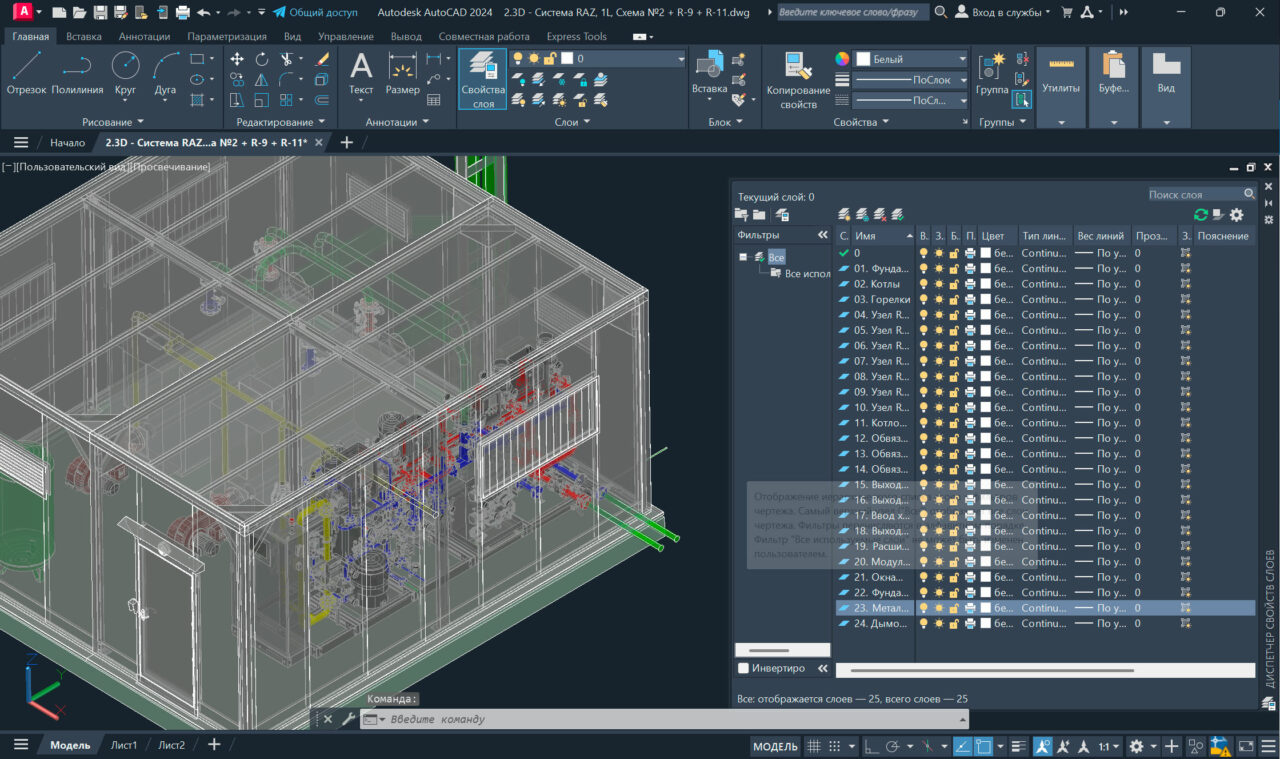

2.3D - Система RAZ, 1L, Схема №2 + R-9 + R-11.dwg
