Аппарат для исследования теплоотдачи

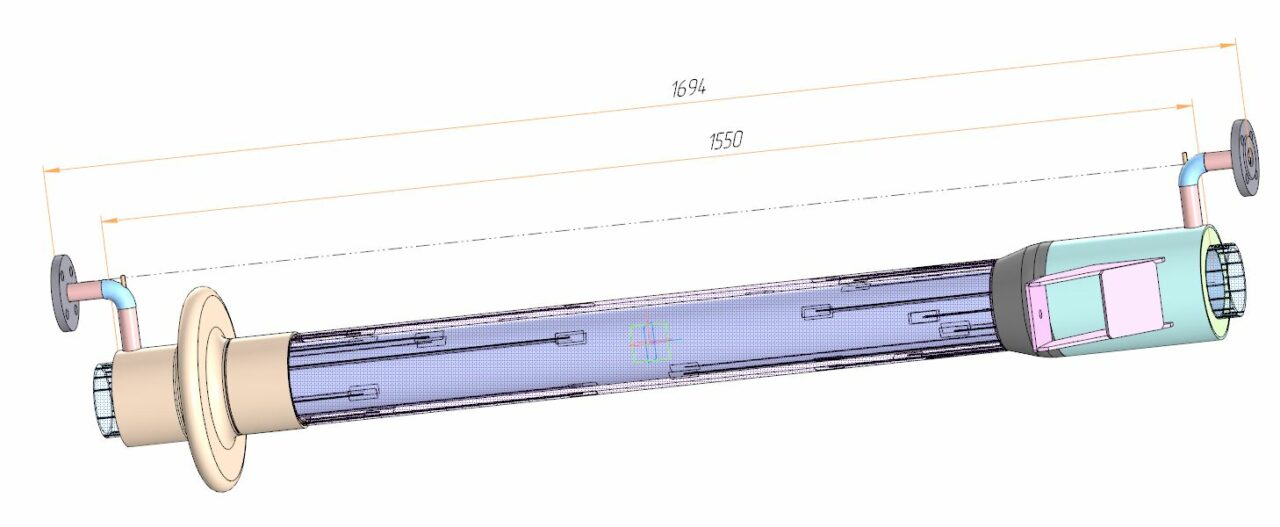

Аппарат для исследования теплоотдачи. Состоит из корпуса, к которому прикрепляют температурные датчики на разных уровнях и зонах. Экспериментальный аппарат

Состав: 3D Сборка

Софт: КОМПАС-3D 22

Файлы:
000 - Аппарат для исследования теплоотдачи.a3d
000 - Аппарат для исследования теплоотдачи.stp
001 - Труба внутренняя.m3d
1-02 ОСТ34-42-569-83 - Линза (из 2-х полулинз) .m3d
002 - Отвод.m3d
2-02 ОСТ 34-42-569-83 - Патрубок.m3d
003 - Труба 25х2,5 ГОСТ 8732-78 12Х18Н10Т ГОСТ 5632-72 L=60.m3d
100 - Корпус.a3d
101 - Труба для термодатчиков.m3d
102 - Труба внутренняя.m3d
103 - Труба верхняя.m3d
104 - Переход.m3d
105 - Компенсатор.m3d
106 - Фланец верхний.m3d
107 - Фланец нижний.m3d
108 - Направляющая.m3d
200 - Опора.a3d
201 - Ребро.m3d
202 - Площадка.m3d
203 - Связь.m3d
К-2-159х4,5-108х4 ГОСТ 17378 - Переход.m3d
Трубка Dн=6, Dy=4, L=45 - трубка.m3d
