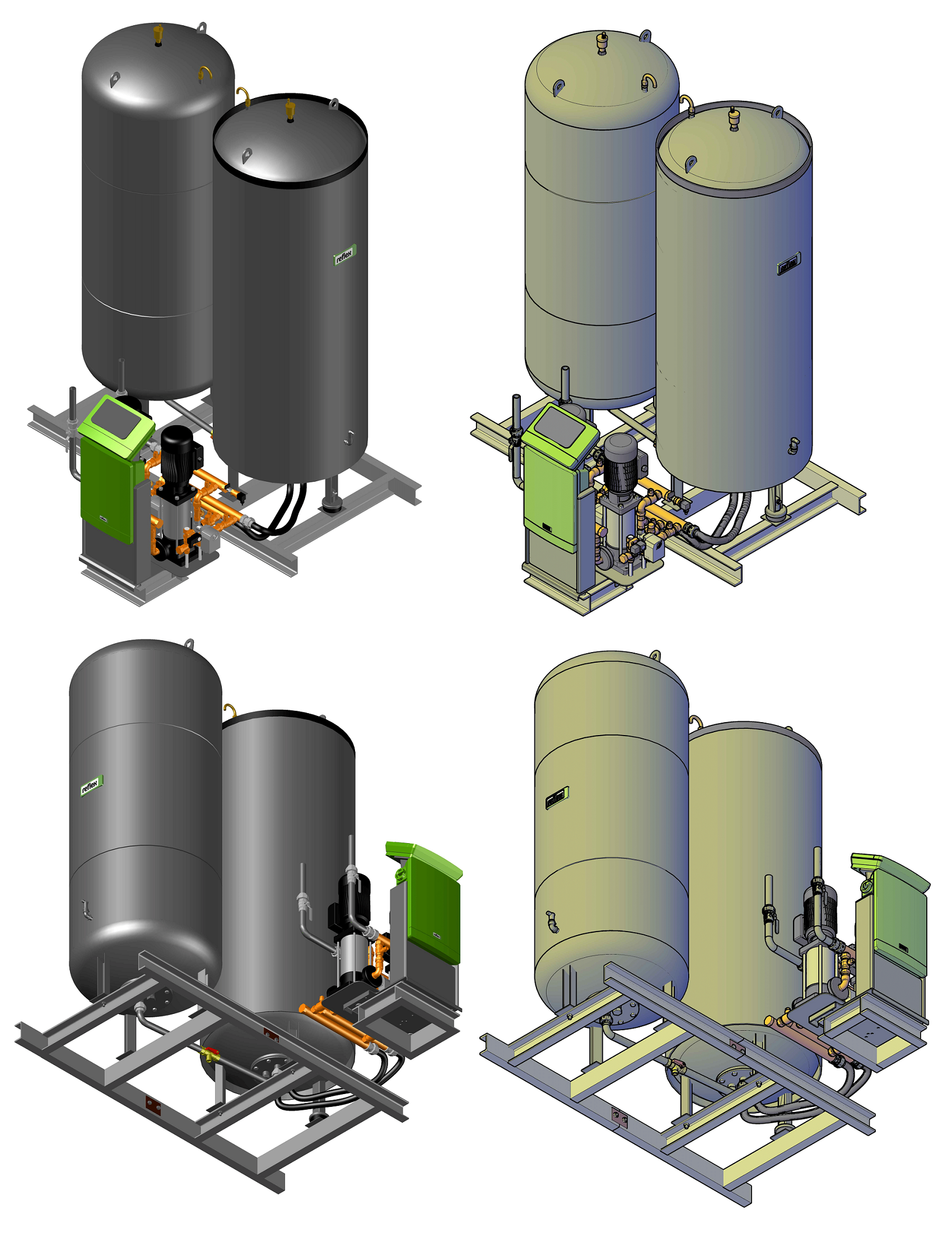

Автоматическая установка поддержания давления АУПД variomat

Автоматическая установка поддержания давления АУПД «variomat» (управление с помощью насосов). АУПД используется для поддержания постоянного давления, компенсации температурных расширений, деаэрации и компенсации потерь теплоносителя в закрытых системах отопления или охлаждения. АУПД поддерживает требуемое давление в системе в узком диапазоне во всех режимах эксплуатации, а также компенсирует тепловые расширения теплоносителя в системах отопления или охлаждения.
АУПД состоит из:
установки поддержания постоянного давления variomat 2-2/95,
основной VG и дополнительной емкостей VF (объемом по 800л),
комплекта подключений (в том числе гибких шлангов),
теплоизоляции основной емкости VW,
запорной арматуры,
сборной рамы.

Состав: 3D сборка Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Автоматическая установка поддержания давления АУПД variomat

АУПД.dwg
