Блочная паровая котельная

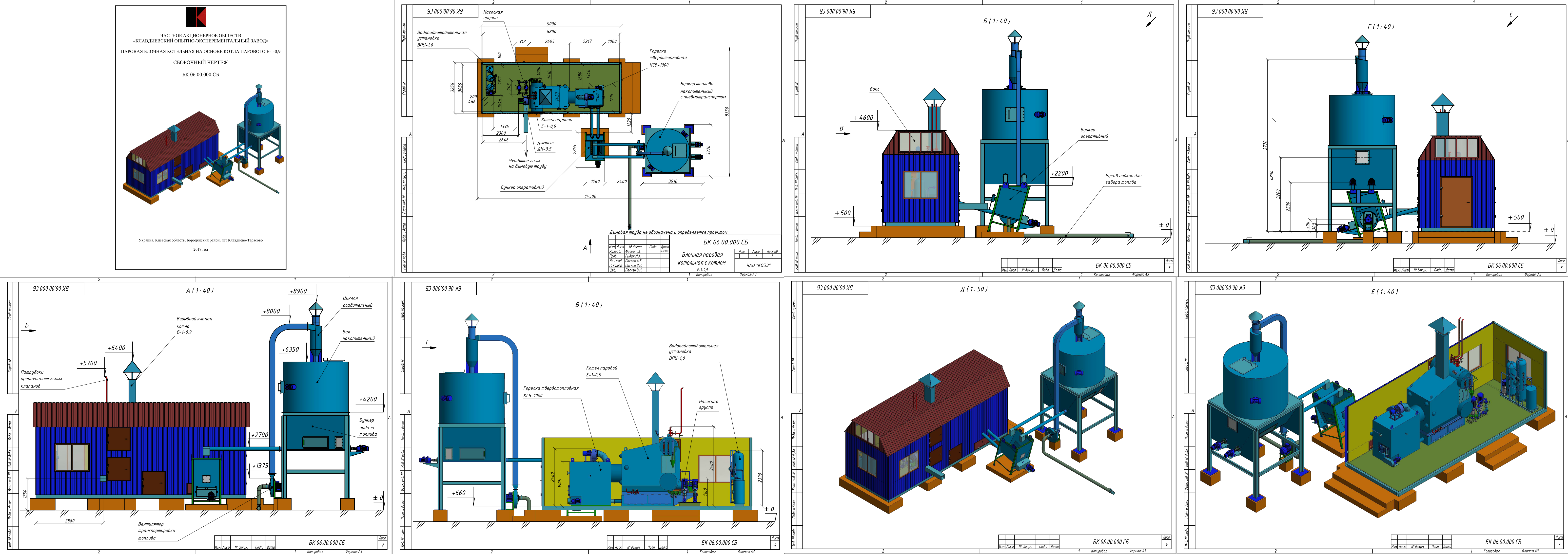

Блочная паровая котельная производства ЧАО "Клавдиевский опытно-эксперементальный завод" Украина, Киевская область, Бородянский район, пгт Клавдиево-Тарасово.
Блочная котельная предназначена для производства технического пара (для паропотребляющих производств) путем сжигания измельченного твердого топлива - в данном случаи древесной пелеты. Преимущество блочного исполнения заключается в легкости монтажа.
Состав сборки:
1. Бокс;
2. Котел Е-1/9;
3. Горелка твердотопливная КСВ-1000;
4. Бункер оперативный;
5. Бункер накопительный с пневмотранспортом;
6. Насосная группа;
7. Установка ВПУ-1

Технические характеристики:
Паропроизводительность - от 0,6 до 1 т. пара /час;
Теплопроизводительность - 1000 кВт;
Потребление топлива - 250 кг/час
Номинальная электрическая мощность до 30 кВт;
Температура пара на выходе - 157 град. цельсия

Состав: 3D сборка Язык документа

Софт: Autodesk Inventor 2018

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Блочная паровая котельная

Котельная на 1т пара/Б 24.00.000 СБ.iam
Котельная на 1т пара/БК 06.00.000 СБ.dwg
Котельная на 1т пара/Боск/Бокс СХ.ipt
Котельная на 1т пара/Боск/Двери.ipt
Котельная на 1т пара/Боск/Кровля.ipt
Котельная на 1т пара/Боск/Люк 1000х1000.ipt
Котельная на 1т пара/Боск/Люк 1200х500.ipt
Котельная на 1т пара/Боск/Окно 0.9х1.9..ipt
Котельная на 1т пара/Боск/Окно 1,5х1,2.ipt
Котельная на 1т пара/Боск/Платформа.ipt
Котельная на 1т пара/Боск/ПРоем люка 1000х1000.ipt
Котельная на 1т пара/Боск/ПРоем люка 1200х500.ipt
Котельная на 1т пара/Боск/Фасад 1.ipt
Котельная на 1т пара/Боск/Фасад 2.ipt
Котельная на 1т пара/Боск/Фасад 3.ipt
Котельная на 1т пара/Боск/Фасад 4.ipt
Котельная на 1т пара/ВПУ-1/ВПУ-1.0.ipt
Котельная на 1т пара/ДН-3.5/Дымосос ДН-3,5.ipt
Котельная на 1т пара/Е-1-0.9/КПЕ 1.9.00.000 СБ.ipt
Котельная на 1т пара/Е-1-0.9/Сборка4/Frame/Frame0001.iam
Котельная на 1т пара/Е-1-0.9/Сборка4/Frame/GOST Швеллер 10P ГОСТ 8240-97 00000012.ipt
Котельная на 1т пара/Е-1-0.9/Сборка4/Frame/GOST Швеллер 10P ГОСТ 8240-97 00000013.ipt
Котельная на 1т пара/Е-1-0.9/Сборка4/Frame/GOST Швеллер 16P ГОСТ 8240-97 00000001.ipt
Котельная на 1т пара/Е-1-0.9/Сборка4/Frame/GOST Швеллер 16P ГОСТ 8240-97 00000002.ipt
Котельная на 1т пара/Е-1-0.9/Сборка4/Frame/GOST Швеллер 16P ГОСТ 8240-97 00000003.ipt
Котельная на 1т пара/Е-1-0.9/Сборка4/Frame/GOST Швеллер 16P ГОСТ 8240-97 00000004.ipt
Котельная на 1т пара/Е-1-0.9/Сборка4/Frame/GOST Швеллер 16P ГОСТ 8240-97 00000005.ipt
Котельная на 1т пара/Е-1-0.9/Сборка4/Frame/GOST Швеллер 16P ГОСТ 8240-97 00000006.ipt
Котельная на 1т пара/Е-1-0.9/Сборка4/Frame/GOST Швеллер 16P ГОСТ 8240-97 00000007.ipt
Котельная на 1т пара/Е-1-0.9/Сборка4/Frame/GOST Швеллер 16P ГОСТ 8240-97 00000008.ipt
Котельная на 1т пара/Е-1-0.9/Сборка4/Frame/GOST Швеллер 16P ГОСТ 8240-97 00000009.ipt
Котельная на 1т пара/Е-1-0.9/Сборка4/Frame/Skeleton0001.ipt
Котельная на 1т пара/Котельная на 1т пара.ipj
Котельная на 1т пара/КСВ-1000/Бункер оперативный 1,5 кубов.ipt
Котельная на 1т пара/КСВ-1000/КСВ СХ.ipt
Котельная на 1т пара/КСВ-1000/КСВ-1000.ipt
Котельная на 1т пара/Насосная группа/Насосная группа.ipt
Котельная на 1т пара/Транспортер/Транспортер пелеты.ipt
Котельная на 1т пара/Е-1-0.9/Сборка4/Frame
Котельная на 1т пара/Е-1-0.9/Сборка4
Котельная на 1т пара/Боск
Котельная на 1т пара/ВПУ-1
Котельная на 1т пара/ДН-3.5
Котельная на 1т пара/Е-1-0.9
Котельная на 1т пара/КСВ-1000
Котельная на 1т пара/Насосная группа
Котельная на 1т пара/Транспортер
Котельная на 1т пара
