2.1Котельная контейнерного типа Котельная относится ко второй категории по по надежности отпуска тепла потребителю Теплопроизводительнось котельной 4385210 ккал/час =2500 кВт.
2.2 К установке приняты три водогрейных котла производстваVitoplex 100 PV1 P-6,Viessmann (1 резервный) , работающий на газовом топливе, Рабочие параметры: среда - вода, max t=110С.
2.3 Горелка принята Riello RS190.
2.4 Расчетный максимальный расход топлива - 180 кг/нм3
2.5 Диаметры дымовых труб и газоходов ∅426x5мм.
- Главная -
- Чертежи -
- Инженерные системы -
- Теплоснабжение -
- Блочно-модульная котельная на газу 2,5 МВт
Блочно-модульная котельная на газу 2,5 МВт
0
5
690
16
2
90
Сообщить о проблеме
Автор
maizhm
maizhm
Дата
18.05.2018
Язык
Русский
Состав

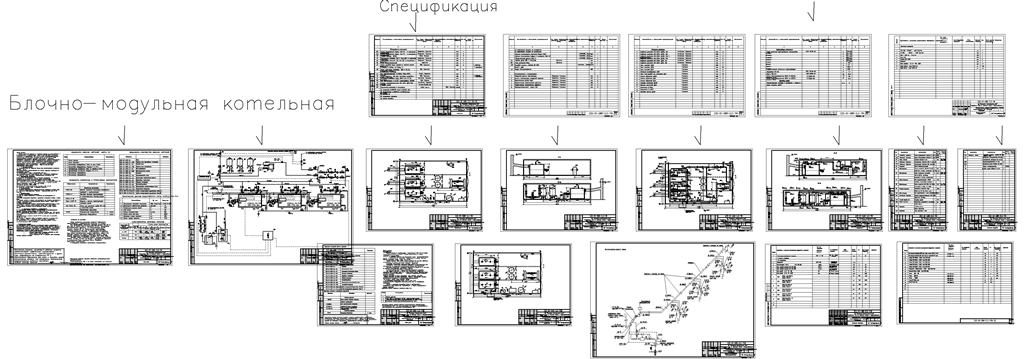

Общие данные, Компоновка оборудования. План на отм. 0.000, разрезы 1-1, 2-2, План трубопроводов, Разрезы 3-3, 4-4, Аксонометрическая схема газоснабжения, Спецификация
