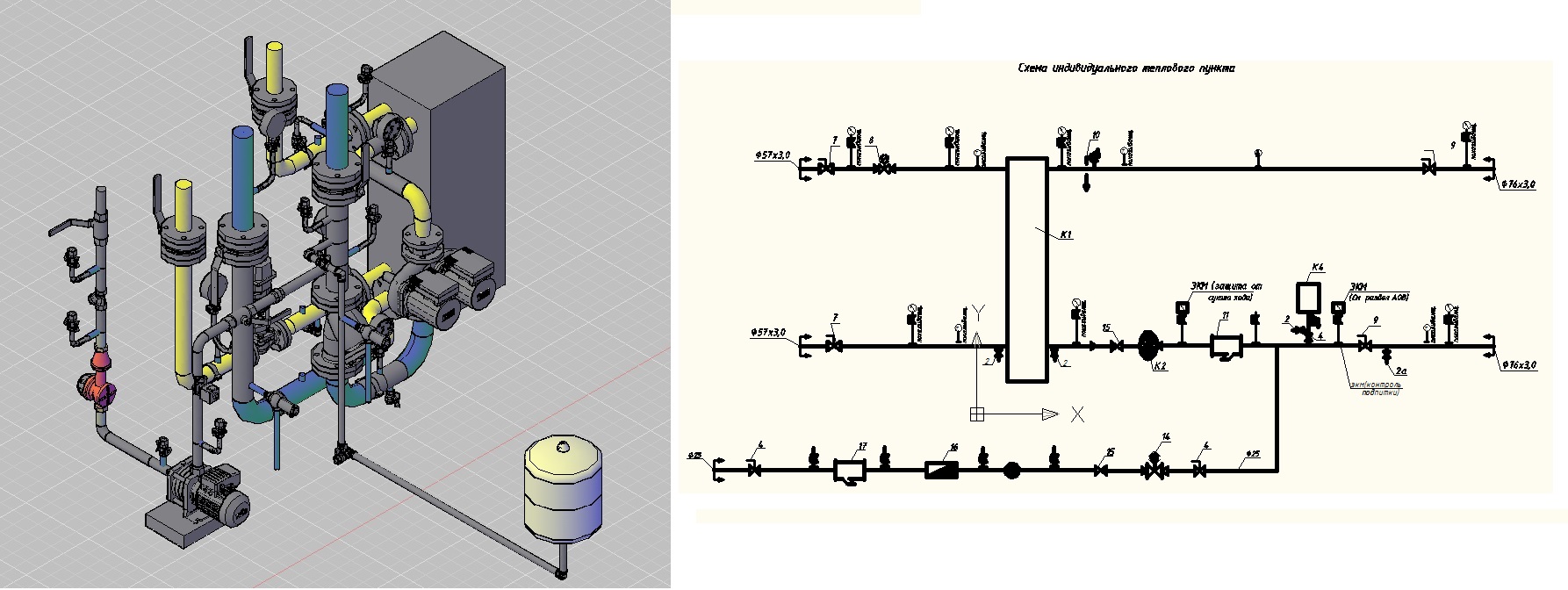

Блок отопления ИТП (индивидуального теплового пункта)

Блок отопления ИТП (индивидуального теплового пункта)
Мощность: 0,3 Гкал/ч;
Температурный график греющей среды: 130/70
Температурный график нагреваемой среды: 95/70
Диаметр греющей среды: Ду50
Диаметр нагреваемой среды: Ду65
Основное оборудование: теплообменник марки ООО “Термопоток”, насос циркуляционный сдвоенный марки Wilo TOP-SD, повысительный насос Wilo Economy MHIL, клапан регулирующий марки КПСР-групп

Состав: 3D Сборка Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Блок отопления ИТП (индивидуального теплового пункта)

V2 блок отопления Ду50-Ду65 - копия - копия.dwg
Схема блока отопления Ду50-Ду65.dwg
