Дымовая труба из 4-х стволов диаметра 900мм высотой 40м

Дымовая труба разработана для котельной 28,5 МВт в составе 4х котлов. Конструкция трубы составная, наборная, поделена на секции по 3м каждая. Место монтажа трубы - Московская обл. Толщиной стенки 4мм опирающихся на внешний металлический каркас. В связи с ограниченностью территории строительства котельной металлическая труба предусмотрена без растяжек.
Устойчивость труб обеспечивается следующими решениями:
- закреплением базы металлического каркаса через опорную плиту и ребер к фундаменту при помощи анкерных болтов, заделанных при бетонировании фундамента;
- передача всех усилий с труб на каркас;
- для предотвращения неравномерных деформаций при нагреве трубы разбиты на отдельные секции имеющие возможность независимого вертикального расширения;
- устройством монолитного фундамента с площадью подошвы исключающей образование максимальных краевых напряжений в грунтах основания.
Материал стволов труб - сталь листовая по ГОСТ 19903-74*.

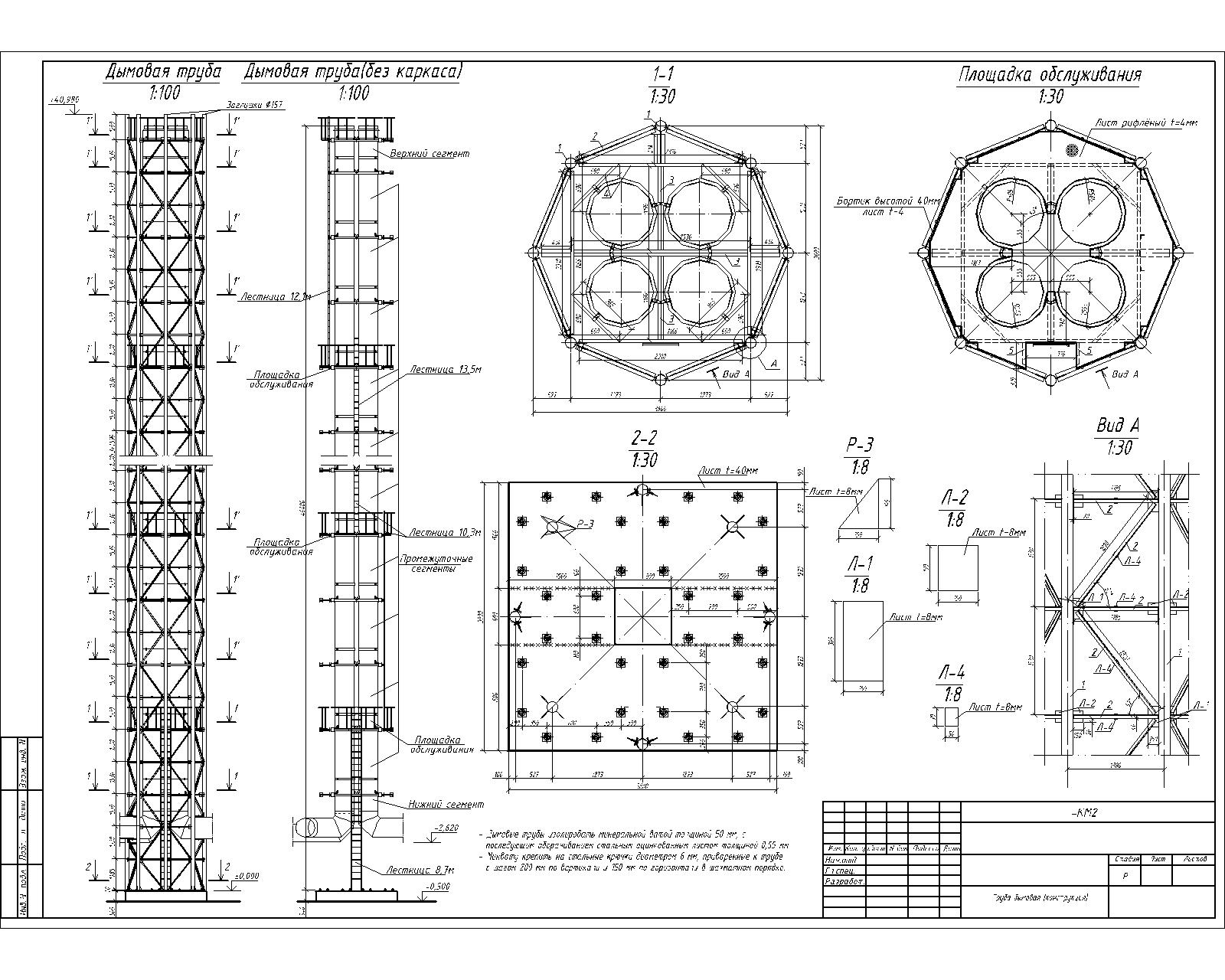

Состав: Проект: Полностью разработанные чертежи КМ для дымовой трубы, 3D модель Язык документа

Софт: AutoCAD 2004

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Дымовая труба из 4-х стволов диаметра 900мм высотой 40м

труба.dwg
