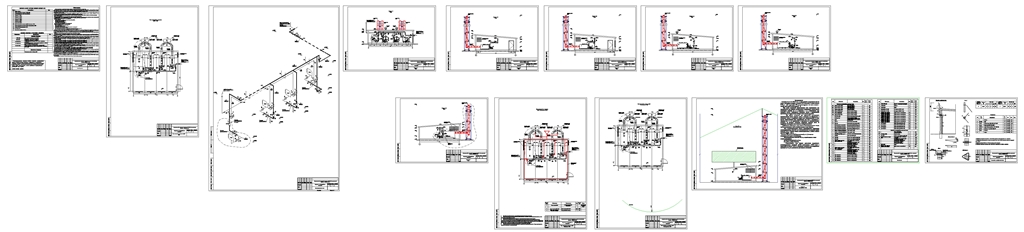

Газовая котельная 6,0 МВт

Проектная мощность котельной составляет 3,04 МВт (1-ый этап строительства). В качестве основного топлива для котельной предусмотрен природный газ по ГОСТ 5542-87, Qрн =8000 ккал/нм3, γ=0,7 кг/м3. Наибольший расход газа установленным газоиспользующим оборудованием в рабочем режиме проектируемой котельной составляет 721,8 м³/ч в часы максимального газопотребления котлами. Согласно технических условий расход газа равна 786,2 м3/час.
Границу проектирования раздела ГСН с разделом ГСВ принять на внешней границе наружной стены котельной, на границе заводской поставки блочно-модульной котельной.
Газоснабжение котельной осуществляется от газопровода низкого давления DN150 Р=0,005МПа.
Расположение узла учета газа внутри блочно-модульной котельной проектом не предусматривается. Коммерческий узел учёта газа СГ-ЭКВз-Р-0,5-400/1,6 на базе ротационного счётчика газа Rabo-G250 производства ООО «Эльстер Газэлектроника» расположен внутри газорегуляторного пункта ГРПШ-13-2Н-У1-СГ (см. раздел №____________-ГСН).
На вводе газопровода в помещение котельной установлен термозапорный клапан КТЗ-150-1,6 DN150, который прекращает подачу газа при достижении температуры среды в помещении при пожаре (80-100С0). Для контроля за концентрацией загазованности по метану и окиси углерода в воздухе котельной предусмотрено установить клапан КЗГЭМ DN150 с сигнализаторами загазованности по метану (CH4) СЗ-1 и окиси углерода (CO) СЗ-2.
На опуске к котлу Buderus Logano SK755 мощностью 600 кВт установить шаровой кран DN50 11с67п ТМ МАРШАЛ на высоте 1,65 м от уровня пола котельной (1-ый этап строительства).
На опуске к котлу Buderus Logano SK755 мощностью 1040 установить шаровый кран DN65 11с67п ТМ МАРШАЛ на высоте 1,65 м от уровня пола котельной, а также установить поагрегатный учет расхода газа TRZ G100 DN80 на вертикальном участке (1-ый этап строительства).
На опуске к котлу Buderus Logano SK755 мощностью 1400 установить шаровый кран DN65 11с67п ТМ МАРШАЛ на высоте 1,65 м от уровня пола котельной, а также установить поагрегатный учет расхода газа TRZ G160 DN80 на вертикальном участке (1-ый этап строительства).
На опуске к котлу мощностью 3000 кВт установить шаровый кран DN80 11с67п ТМ МАРШАЛ на высоте 1,65 м от уровня пола котельной, а также установить поагрегатный учет расхода газа TRZ G400 DN100 на вертикальном участке (2-ой этап строительства).
Котлы предусмотрено обвязать продувочными газопроводами, на продувочных газопроводах от каждого котла установить краны шаровые 11б27п DN 20, для отбора проб газа - кран шаровой 11б27п DN 15. Продувочный газопровод вывести на 1,0 м выше крыши и заземлить.

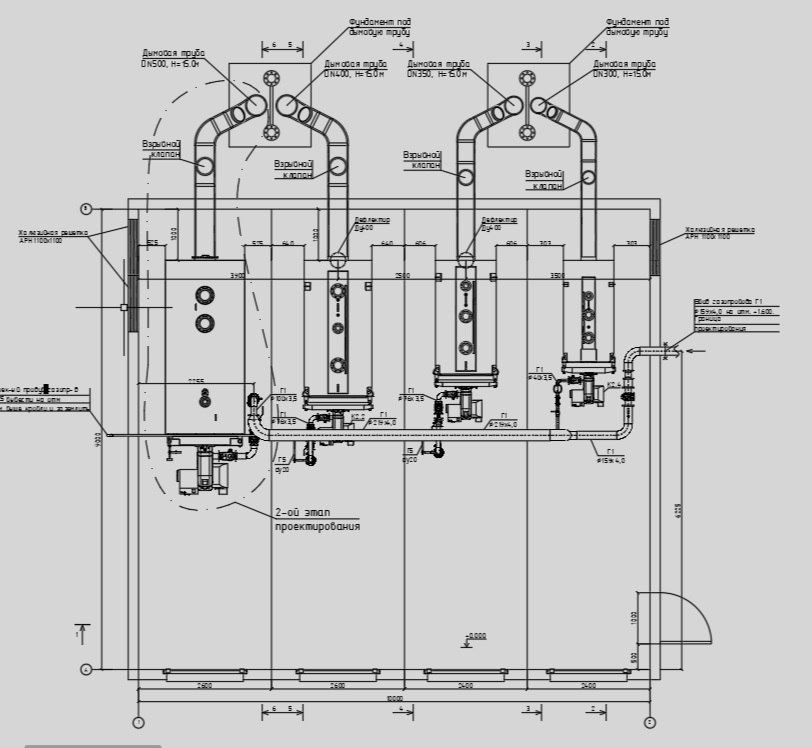

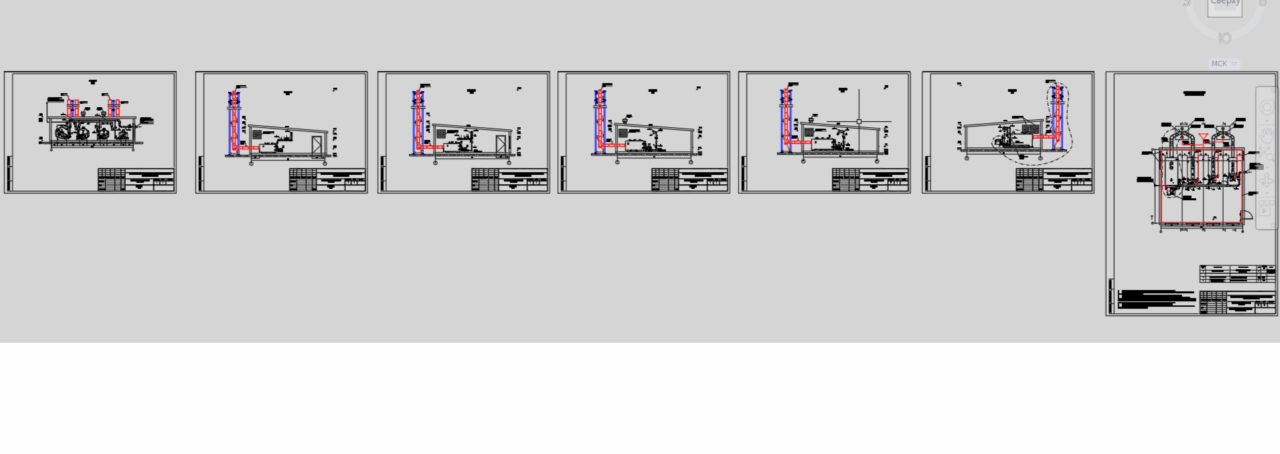

Отвод продуктов сгорания от котлов предусмотрены в индивидуальные дымовые трубы. Диаметр дымовой трубы для котла Buderus Logano SK755 мощностью 600 кВт составляет DN300 высотой 15,0 м (1-ый этап строительства).
Диаметр дымовой трубы для котла Buderus Logano SK755 мощностью 1040 кВт составляет DN350 высотой 15,0 м (1-ый этап строительства).
Диаметр дымовой трубы для котла Buderus Logano SK755 мощностью 1400 кВт составляет DN400 высотой 15,0 м (1-ый этап строительства).
Диаметр дымовой трубы для котла мощностью 3000 кВт составляет DN500 высотой 15,0 м (2-oй этап строительства).
