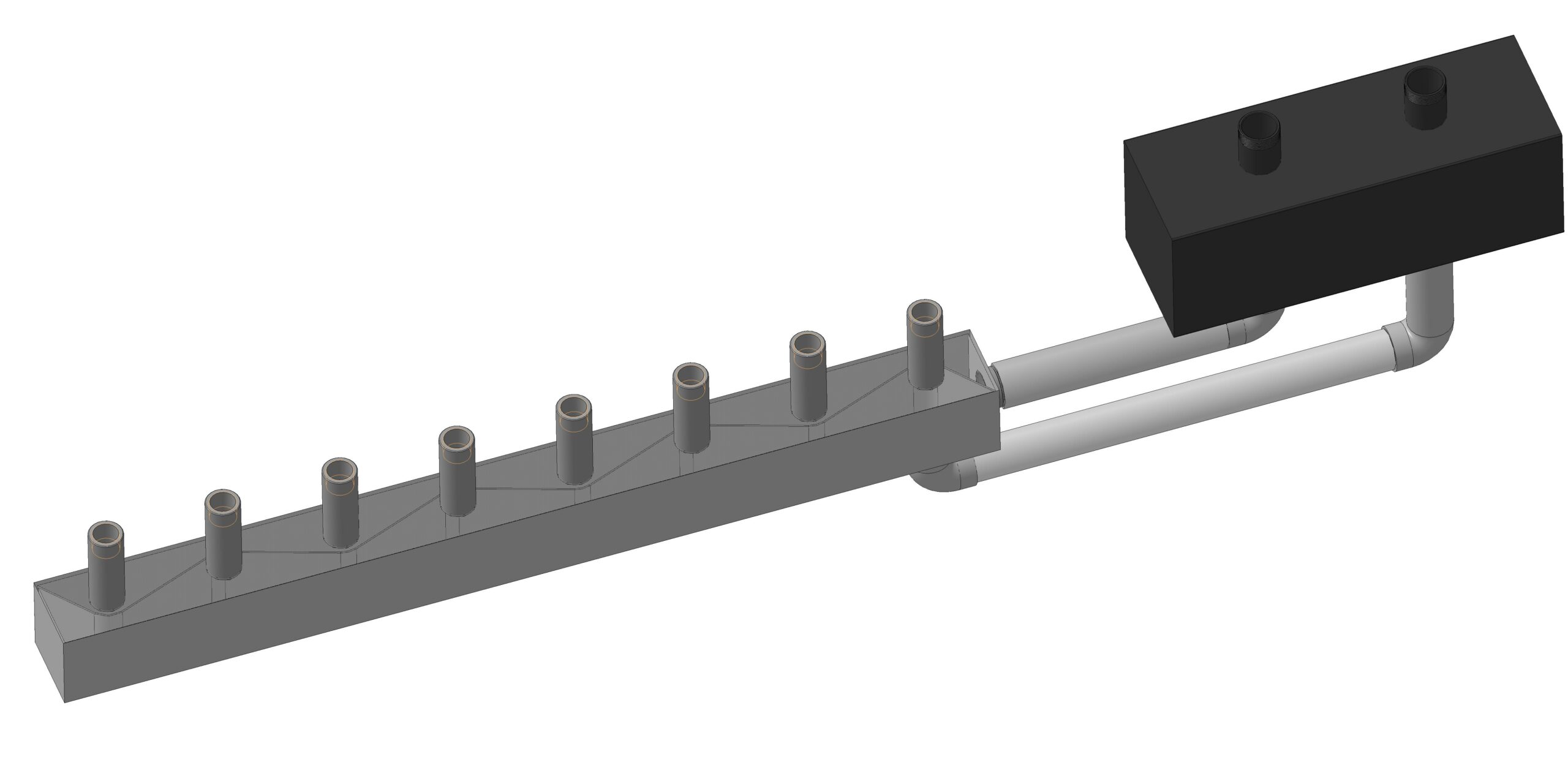

в данной работе приведена стандартная гидравлическая стрелка с размерами корпуса 165х165х470 и входными патрубками AG 6/4 "для нее спроектировано гребенку с выходами IG 1" по одну сторону, размером 100х100х1130 мм
Габариты конструкции в сборе 165х1800х465
