Горячее водоснабжение и тепловой пункт жилого дома

Харьковский национальный университет строительства и архитектуры
Кафедра теплогазоснабжения, вентиляции и использование тепловых вторичных энергоресурсов
Курсовой проект по дисциплине "Теплоснабжение"
На тему "Горячее водоснабжение и тепловой пункт жилого дома"
Харьков, 2013

Горячее водоснабжение 12-этажного жилого дома с индивидуальным тепловым пунктом.
Содержание:
1. Введение
2. Исходные данные для проектирования
3. Горячее водоснабжение
3.1 Разработка схемы системы горячего водоснабжения
3.2 Определение расчетных расходов воды
3.3 Предварительный гидравлический расчет
3.4 Определение теплопотерь трубопроводов и циркуляционных расходов воды
3.5 Окончательный гидравлический расчет подающих трубопроводов
3.6 Гидравлический расчет трубопроводов в режиме циркуляции
4. Тепловой пункт
4.1 Расчетный тепловой поток системы горячего водоснабжения и отопления
4.1.1 Определение расхода воды для расчета теплообменников
4.1.2 Расчетный тепловой поток на систему горячего водопостачання
4.1.3 Максимальный тепловой поток на систему отопления дома
4.2 Расчет и подбор подогревателей горячего водоснабжения
4.2.1 Упрощенный отопительный температурный график
4.2.2 Предварительные расчеты
4.2.3 Расчет подогревателя первой ступени
4.2.4 Расчет подогревателя второй ступени
4.3 Подбор водомера
4.4 Определение необходимого напора на вводе водопровода в здание
4.5 Подбор повышающих и циркуляционных насосов
4.5.1. Подбор повышающих насосов
4.5.2 Подбор циркуляционных насосов
5. Список литературы

1. Город - Львов.
2. Количество этажей в доме - 12.
3. Количество секций - 6.
4. № планов крайних секций - 2.
5. № планов средних секций - 7.
6. Расчетные температуры сетевой воды τ_1 ^ р-τ_2 ^ р, ℃ - 140-70 ℃.
7. Источник теплоснабжения - котельная.
8. Система теплоснабжения - закрытая.
9. Давление сетевой воды на вводе в индивидуального теплового пункта (ИТП) Р1 = 0,6 МПа.
10. Имеющийся давление сетевой воды на вводе в ИТП - ΔР_р = 0,2 МПа.
11. Гидравлическое сопротивление системы центрального отопления (СО) жилого дома ΔР_со - 0,05 МПа.
12. Температура горячей воды t ^ h в местах водоразбора по СНиП 2.04.01-85 не ниже 50 ℃ для закрытых систем теплоснабжения и не более 75 ℃.
13. Жилой дом имеет подвал и холодный чердак.
14. Высота этажа (от пола до пола) - 3,1 м.
15. Водопроводная вода подогревается в индивидуальном тепловом пункте (ИТП).
16. Подключение водоподогреватели в ИТР по двухступенчатые смешанной схеме.
17. Совмещенные санузлы - в крайних секциях.
18. Разобщенные санузлы - в средних секциях.
19. Два смесителя - в крайних секциях.
20. Три смесителя - в средних секциях.
21. полотенцесушитель соединен последовательно.

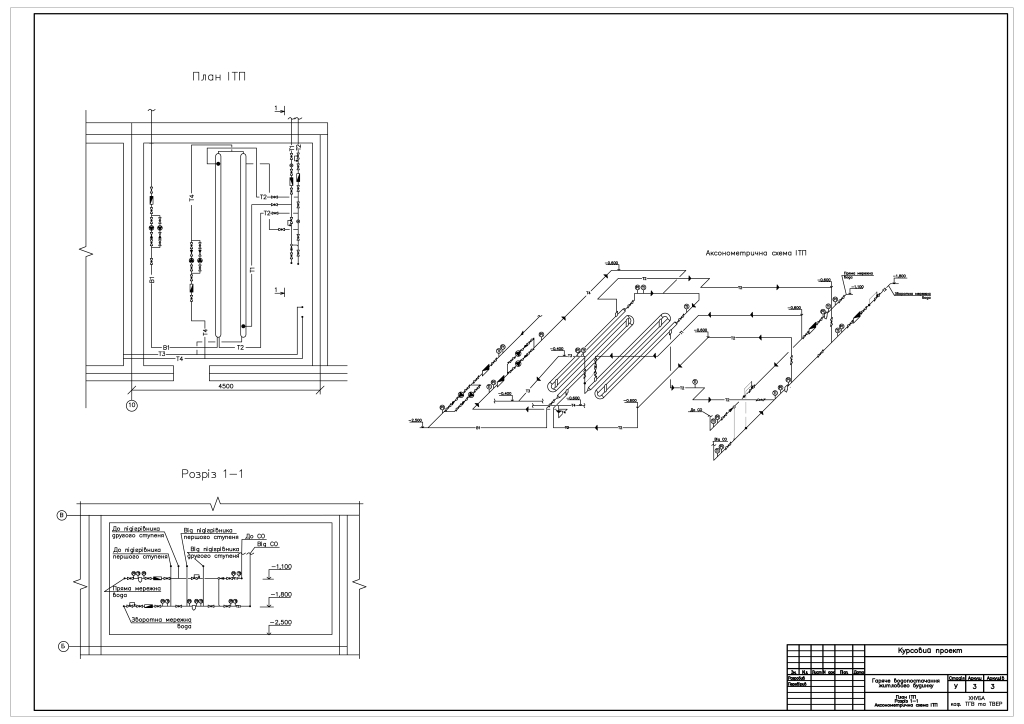

Состав: План чердака, План типового этажа, План подвала, Аксонометрическая схема системы горячего водоснабжения, План ИТП, Разрез 1-1, Аксонометрическая схема ИТП Язык документа

Софт: AutoCAD 2011

Каталог / Инженерные системы / Теплоснабжение / Горячее водоснабжение и тепловой пункт жилого дома

Просмотр файлов
ГВ.dwg
курсовой ГВ.docx
