Грязеуловитель (Грязевик)

0
1
111
0
0
150

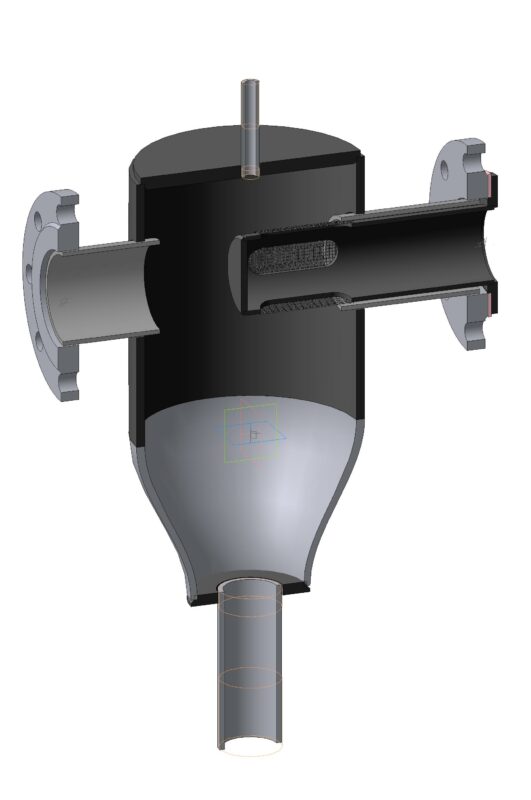

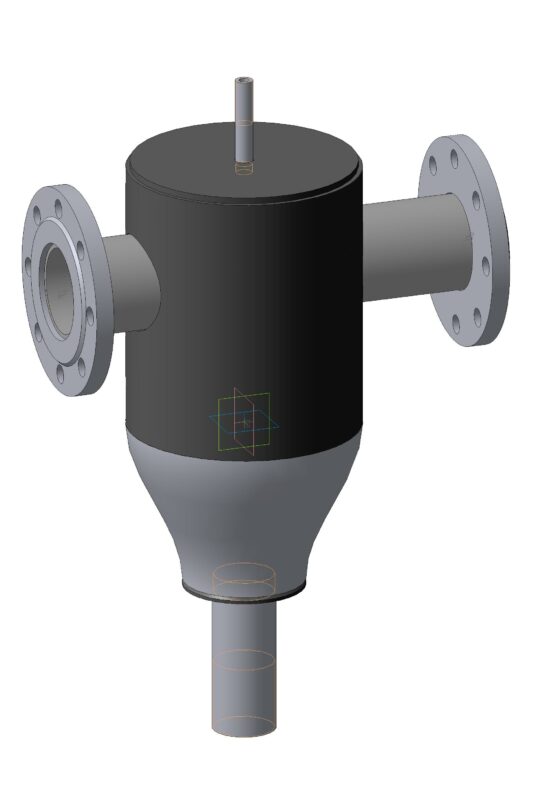

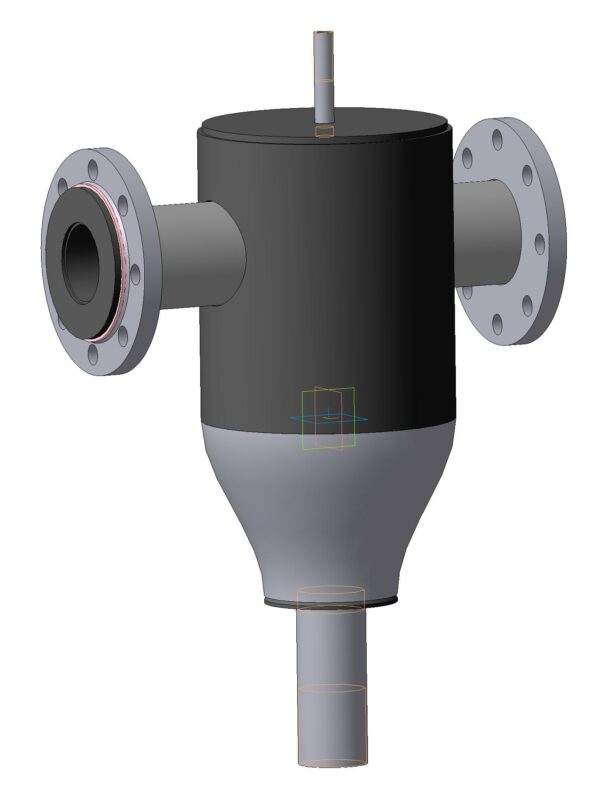

Грязеуловитель предназначен для очистки различных контуров отопления промышленных помещений (неаккуратный монтаж, изношенные сети, после доп обработки). Перед выходным фланцем установлен фильтр (пазы закрыты навитой проволокой) внизу шаровый кран для удаления мусора, вверху "воздушник" для заполнения корпуса. Грязеуловитель необходимо врезать в конце "обратки" очищаемого профиля. Фланцы присоединительные 1-80-10 Ст3сп ГОСТ 12820-80


Сообщить о проблеме
Дата
18.04.2025
Язык
Русский
Состав

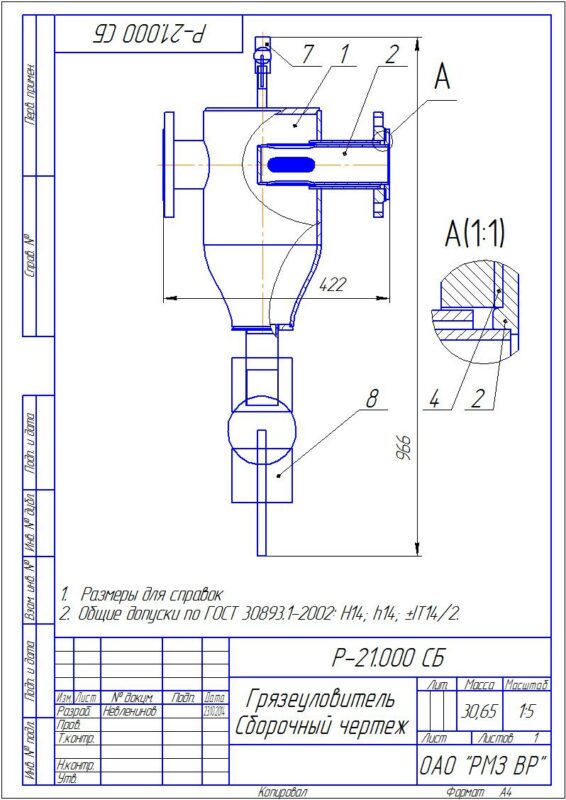

3D Сборка, чертежи
