Грязевик горизонтальный

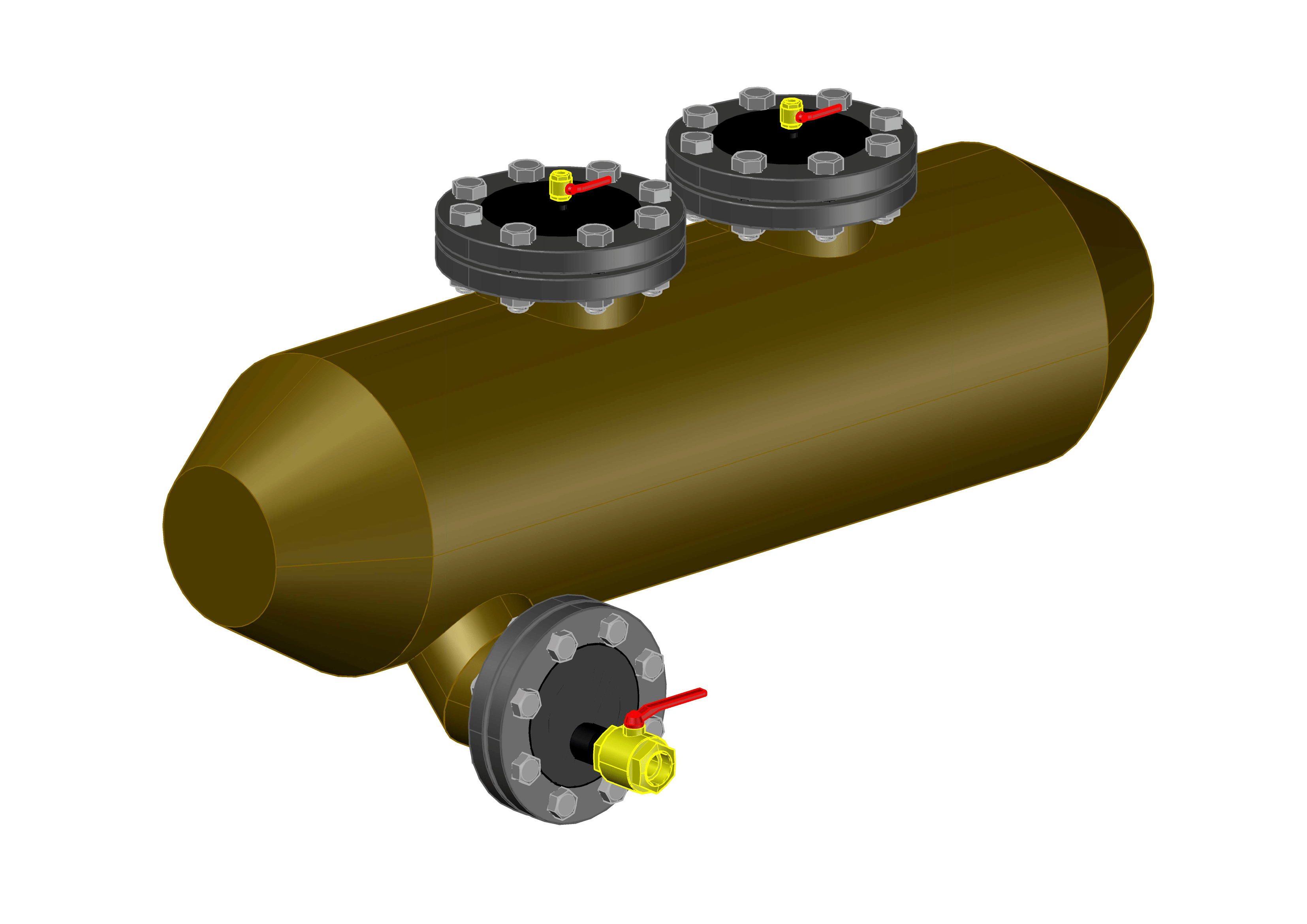

Грязевик горизонтальный фланцевый.
Назначение: узел трубопровода теплоснабжения и горячего водоснабжения, который используется для очистки воды от нерастворимых частиц крупных и средних размеров, находящихся во взвешенном состоянии. Его устанавливают на электрических станциях, котельных, элеваторных узлах объектов разного назначения.
Конструкция фильтра грязевика для воды
Фильтры-грязевики представляют собой цилиндрический корпус с соединением фланцевого и бесфланцевого типа, имеющий сетку с ячейкой из нержавеющей стали. Принцип действия грязевика основывается на приёме воды, её фильтрации и дальнейшем отводе в очищенном виде. При этом, образующийся осадок остаётся на дне фильтра.
Присоединительные размеры: Ду250мм
Диаметры патрубков: Ду250мм
Диаметры спускника: Ду200мм (фланец), Ду50мм (шаровый кран)
Длина 1900мм
Модель грязевика является габаритной.

Состав: 3D модель Язык документа

Софт: AutoCAD 2014

Каталог / Инженерные системы / Теплоснабжение / Грязевик горизонтальный
