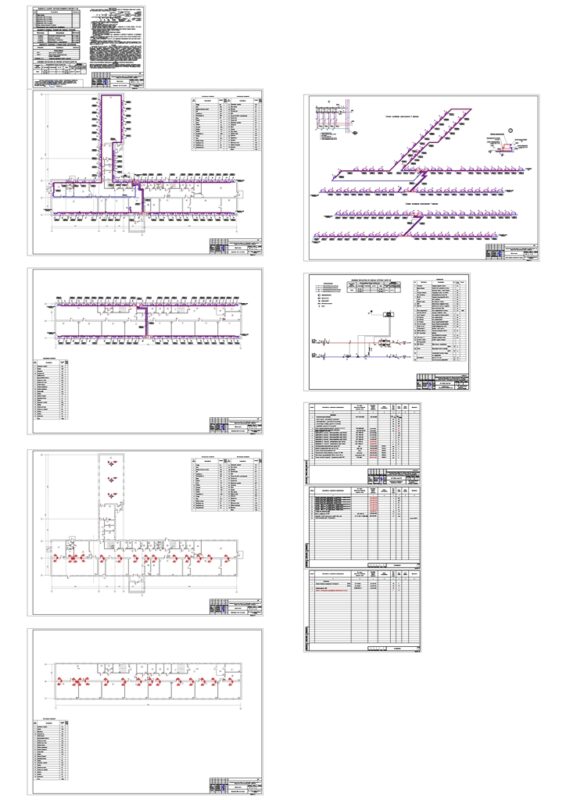

Капитальный ремонт системы отопления школы в селе Кобенсай

ОБЩИЕ УКАЗАНИЯ
Рабочий проект отопления по объекту Капитальный ремонт здания КГУ "Кобенсайская средняя школа" по адресу: СКО, Уалихановский район, с.Кобенсай выполнен на основании:
- архитектурно-строительных чертежей;
- технического задания на проектирование;
- СП РК 2.04-01-2017 "Строительная климатология";
- СН РК 2.04-07-2022 "Энергопотребление и тепловая защита гражданских зданий";
- СП РК 2.04-107-2022 "Строительная теплотехника";
- СП РК 4.02- 101-2012 "Отопление, вентиляция и кондиционирование";
- СН РК 4.02- 101-2011 "Отопление, вентиляция и кондиционирование";
- СП РК 3.02- 108-2013 "Административные и бытовые здания";
- СП РК 3.02- 107-2014 "Общественные здания и сооружения".
- стандартов и требований фирм изготовителей примененного оборудования и материалов.
Расчетные параметры наружного воздуха для проектирования:
- отопления - минус 33,7°С;
- Средняя температура отопительного периода минус 5,5°C.
- Продолжительность отопительного периода 212 суток.
- Расчетные параметры внутреннего воздуха приняты в соответствии со СП РК4.02- 101-2012 , СП РК 3.02- 108-2013 , СП РК 3.02- 107-2014 , СП РК 2.04-01-2017.
Согласно технические заключение состояния системы отопления здания выявлены следующие дефекты:
- Местами ослабление прокладок и набивки запорной арматуры;
- Местами нарушение окраски стояков;
- Недостаточная теплоотдача многих нагревательных приборов;
- Нарушение циркуляции теплоносителя;
- Не соблюдается график температуры воды, поступающей от теплосети (в зависимости от температуры наружного воздуха);
Учитывая наличие вышеуказанных дефектов, общее техническое состояние системы отопления обследуемого здания оценивается как неудовлетворительное.
Ввод в здание существующая в осях 1/2 и Д/Е, трубопровод теплоснабжения идет через стены зданий к тепловому узлу.
Тепловой узел размещен в отдельным помещения на первом этаже.
Трубопроводы системы теплоснабжения, проложенные в полу изолируются гидкой трубчатой теплоизоляцией марки "K-Flex-ST"толщиной 9 мм. Перед покрытием изоляцией стальные трубопроводы покрыть лаком БТ-577 в два слоя по одному слою грунтовки ГФ-021.
ОТОПЛЕНИЕ
Теплоноситель для систем отопления - вода с параметрами 90-70°С в соответствии с табл.П1.1, п.П1.2 прил.1 СП РК 4.02- 101-2012 . Система отопления 2-х трубная с попутным движением теплоносителя. Для отопления 1-3 этажа разработаны двухтрубные горизонтальные системы отопления с попутным движением теплоносителя, в гофрированном кожухе, прокладываются в конструкции пола по периметру. В качестве местных отопительных придоров приняты биметаллические радиаторы. Нагревательные приборы, расположенные в групповых, музыкальных, раздевалках и т.д., закрыты съемными декоративными решетками. Для регулирования теплоотдачи на подводках к радиаторам устанавливаются клапаны с термостатическими элементами. Трубопроводы систем отопления проходящие по тепловому пункту, изолируются гидкой трубчатой теплоизоляцией марки "K-Flex-ST" толщиной 9 мм.
После окончания монтажа все проходы трубопроводов через перегородки и перекрыт заделываются несгораемыми материалами, обеспечивающими необходимый предел огнестойкости ограждающих конструкций. Системы отопления перед сдачей в эксплуатацию необходимо отрегулировать на проектную производительность и теплоотдачу. В целях соблюдения Закона РК об знергосбережении в системах отопления здания применены приборы для автоматического регулирования температуры теплоносителя в зависимости от температуры наружного и внутреннего воздуха.
Принятые в проекте решения позволяют эффективно экономить тепловую энергию в системах отопления.
ГВС
Система горячего водоснабжения предусмотрена от существующих электрических водонагревателей.
ВЕНТИЛИЯЦИЯ
Вентиляция запроектирована вытяжная с естественным побуждением. Вытяжку из помещении обеспечивают системы BE1-В12. Воздуходув систем вентиляции выполнить из оцинкованной стали. Воздуховоды снаружи здания изолировать.
Монтаж систем отопления и вентиляции вести согласно требованиям СП РК 4.01-102-2013. Рекомендвуется очистка и дезицинфекция существующего вентиляционного канала.
